Csatlakozási geometria meghatározása

A Gerenda beállításoknál:

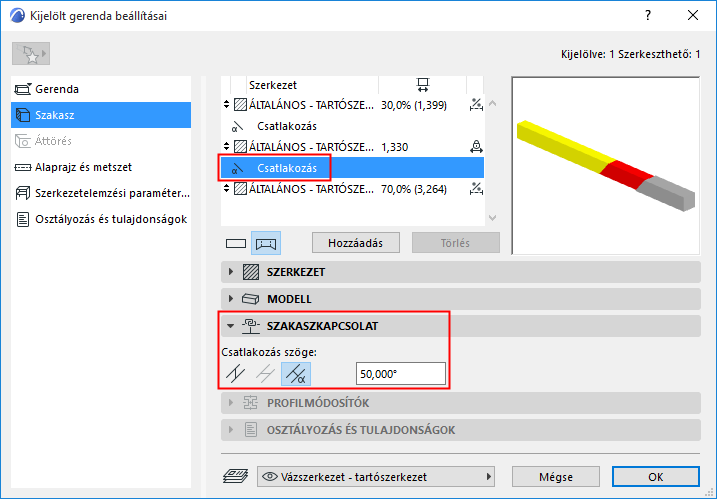

A listában (a Gerendaszakasz beállításai tetején) kijelölt csatlakozási összetevő esetén: vízszintes, függőleges vagy egyedi szög beállításához használja a Szakasz csatlakozása panelt (lent).

Megjegyzés: a függőleges csatlakozás csak ferde gerenda esetén elérhető.


3D ablakban:

A csatlakozások grafikusan szerkeszthetők:

  1. Válassza ki a Gerendát a 3D ablakban.
  2. Kattintson a Csatlakoztatási pontra (a gerenda referenciavonalán).

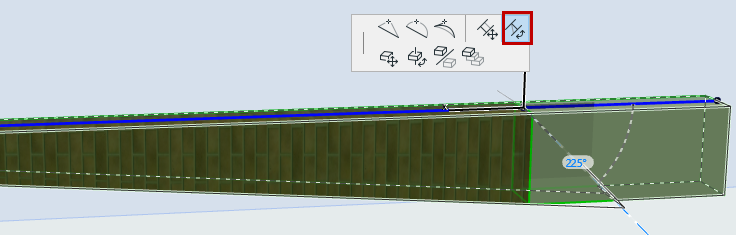

  3. A csatlakozási szög módosításához kattintson a mozgó palettán lévő Csatlakozási szög forgatása lehetőségre


Kapcsolódó téma:

Gerenda/Szakasz szerkezetének meghatározása
