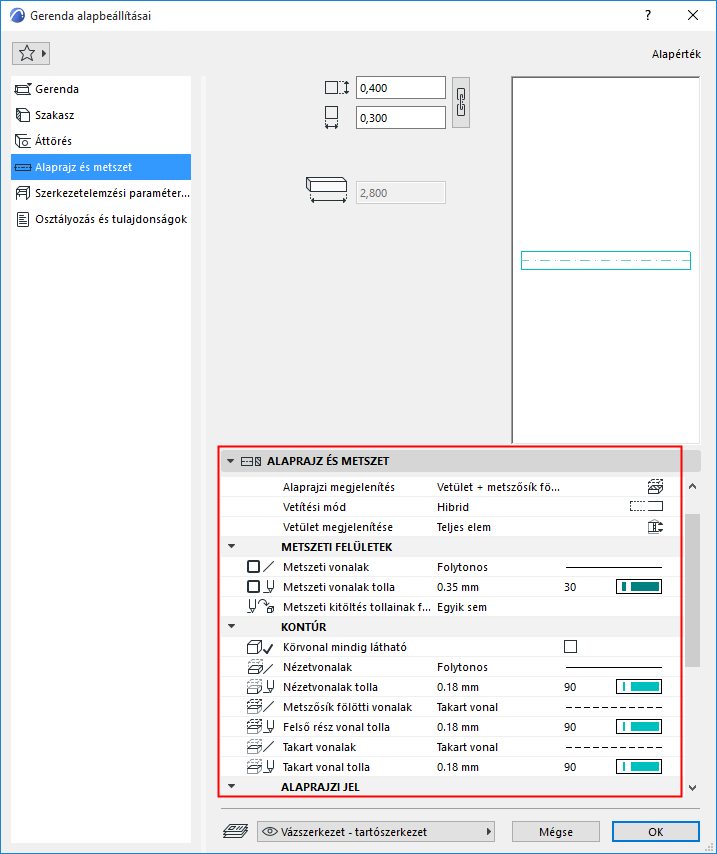

Gerenda alaprajzi és metszeti megjelenítése
Használja a Gerenda beállításainál található Alaprajz és metszet oldalt.
Lásd Elem alaprajzi és metszeti megjelenítése.

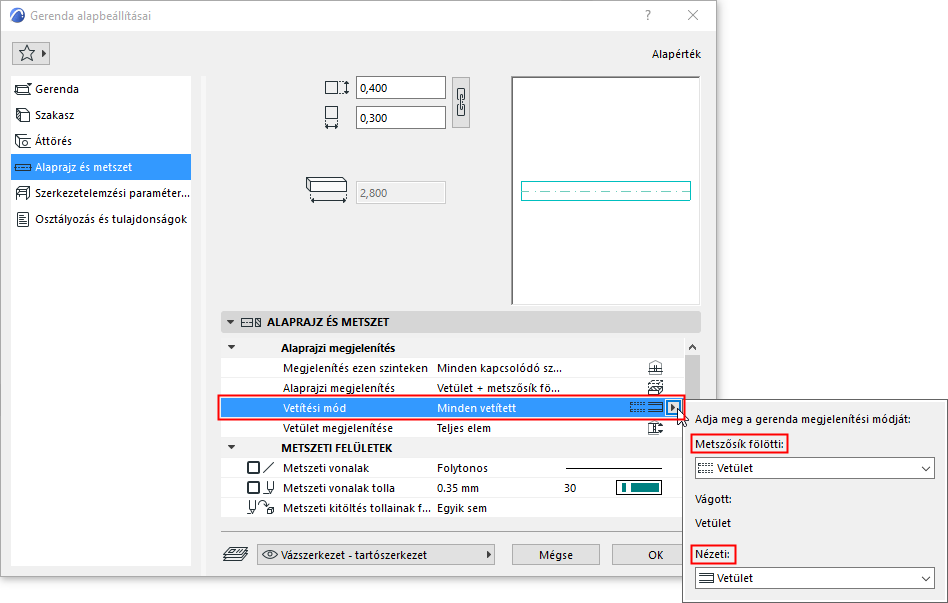

Vetítési mód
Az alaprajzi megjelenítés beállítása után a Vetítési mód segítségével finomítsa a gerenda megjelenített összetevőit (Metszősík fölötti rész, Vágatlan): jelképes vagy vetített.
A gerenda metszett részei mindig a Vetített megjelenítést használják.
- Az elérhető beállítások a fentebb választott alaprajzi megjelenítéstől függnek. Előfordulhat, hogy bizonyos összetevők nem láthatók, és azokhoz nem állítható be megjelenítési mód.
Kontúrok
- Körvonal mindig látszik: jelölje be ezt a lehetőséget, ha akkor is meg kívánja jeleníteni a gerenda körvonalát, ha a Modellnézet-beállításoknál a gerenda körvonalainak elrejtését választotta.

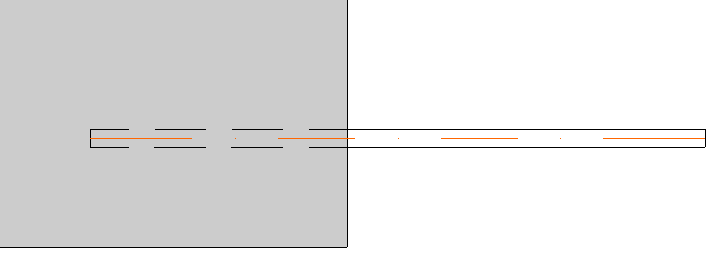

Takart vonalak
Definiálja a takart vonalak attribútumait. A födém alatti gerendáknál a program takart vonalakat használ, ha ez az opció be van kapcsolva a Modellnézet-beállításoknál.
Lásd Szerkezeti elemek modellnézet-beállításai.

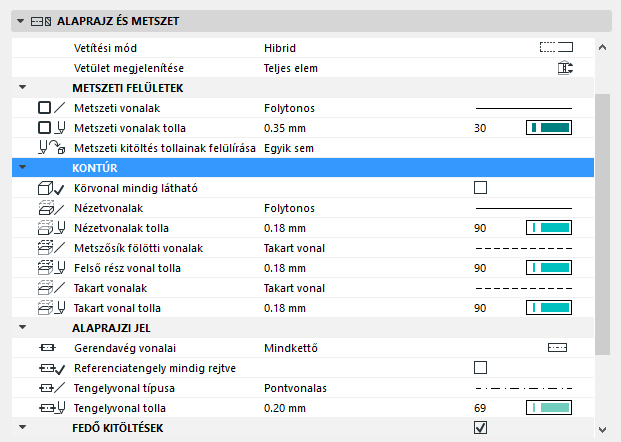

Ezekkel a vezérlőkkel állíthatja be a gerendához tartozó jelkészletet.
- Gerendavég vonala: A gerenda bármelyik vagy mindkét vége megjeleníthető illetve elrejthető. (A gerendavég vonala a gerenda hosszanti tengelyére merőleges kontúrvonal.)
- Referenciatengely mindig rejtve: jelölje be ezt a lehetőséget, ha akkor is el kívánja rejteni a gerenda referenciatengelyét, ha a Modellnézet-beállításnál annak megjelenítését választotta.
- Válasszon vonaltípust és tollszínt a Gerenda referenciatengelyéhez.
