Grafikus felülírás kombinációk

Grafikus felülírás kombináció alkalmazása

Ha ilyen kombinációt szeretne alkalmazni az aktív nézetre, válassza ki azt alábbi helyek egyikén:

• Gyors lehetőségek előugró ablak (az ablak alján)





• Grafikus felülírások kombináció párbeszédablak

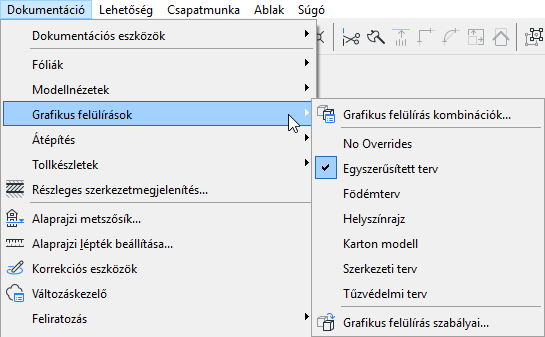

• Dokumentáció > Grafikus felülírások menü





Grafikus felülírás kombinációk párbeszédablak

Ebben a párbeszédablakban hozhatók létre a grafikus felülírási szabályok kombinációi, saját névvel.

A megnyitáshoz hajtsa végre a következő lépések egyikét:

• Dokumentáció > Grafikus felülírások > Grafikus felülírás kombinációk
• Megnyitás a Gyors lehetőségek eszköztárról





Video megtekintése

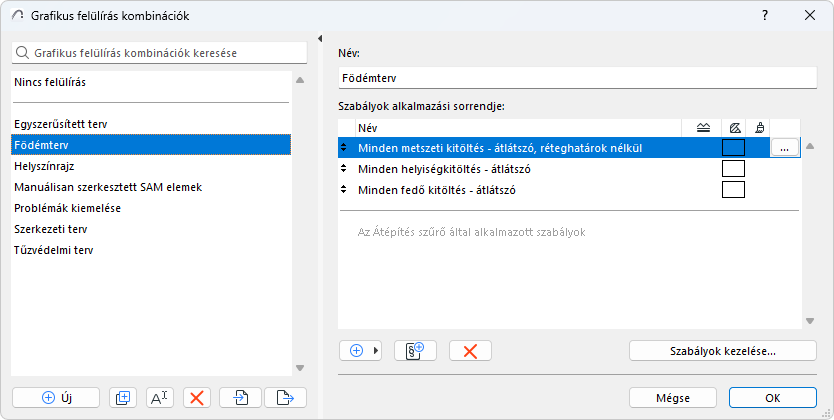

A bal oldalon láthatók a tervben megadott grafikus felülírás kombinációk.

A legfelső kombináció, a Nincs felülírás lehetőség gyári beállítás, és nem módosítható.

Új kombináció létrehozásához vagy kombináció másolásához kattintson az Új... gombra.

Meglévő szabály hozzáadása

Válasszon a meglévő grafikus felülírási szabályok listájáról, és adjon hozzá szabályokat az aktuális kombinációhoz:

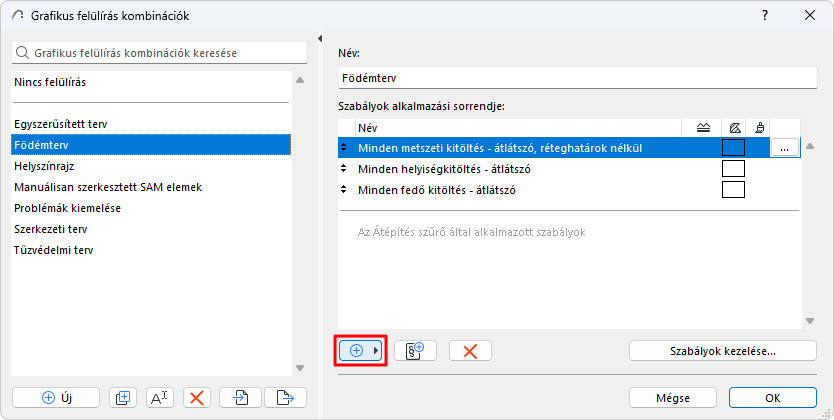

1. Kattintson a Meglévő szabály hozzáadása lehetőségre

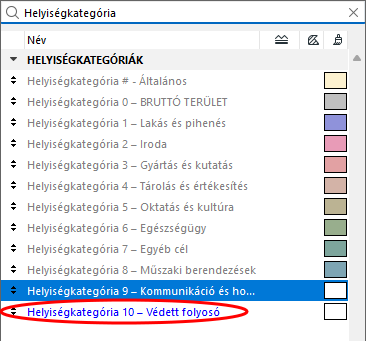

2. Keresse meg és jelölje ki a kívánt szabályokat a megnyíló listában.

   Ha a szabály neve kék színű, a szabályt újonnan hozta létre (a Szabályok párbeszédablakban, nyitott Grafikus felülírási kombinációk párbeszédablak mellett) vagy importálta egy kombináció részeként – így könnyebb megtalálni.





3. A kijelölt szabályok aktuális kombinációhoz történő hozzáadásához hajtsa végre az alábbiak egyikét:

• nyomja meg az Enter billentyűt.
• kattintson a lista alján lévő Hozzáadás gombra
• Mac esetén: kattintson duplán

Szabályok kezelése

Szabályok kezeléséhez és módosításához használja a Grafikus felülírás szabályai párbeszédablakot.

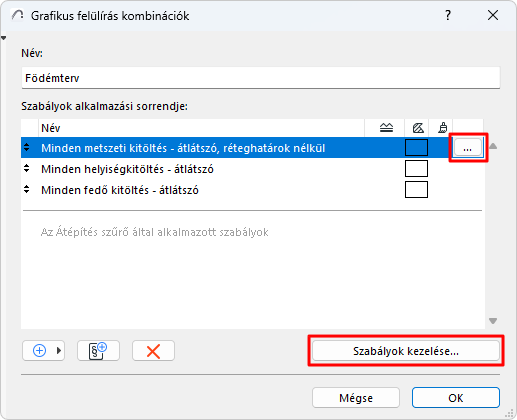

A Kombináció párbeszédablakban történő megnyitásához az alábbi lehetőségek bármelyikét használhatja:

• Kattintson duplán egy szabályra
• Válassza ki a szabályt, majd kattintson a Szabály módosítása lehetőségre a sor végén
• Kattintson a Szabályok kezelése lehetőségre a párbeszédablak alján.





  Lásd Grafikus felülírás szabályai.

Új szabály hozzáadása

Itt adható hozzá új szabály az aktuális kombinációhoz, vagy másolható egy meglévő.

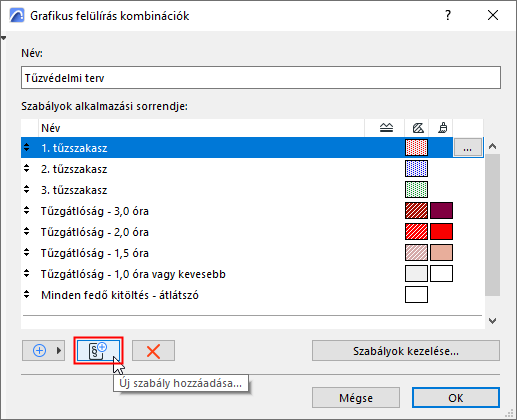

1. Kattintson az Új szabály hozzáadása gombra





2. A megnyíló párbeszédablakban válassza az Új vagy Másolás lehetőséget, és adjon nevet a szabálynak.
3. Az új szabály hozzáadódik az aktuális kombinációhoz. A vonatkozó kritériumok megadhatók itt vagy később is.

   A részleteket lásd: Grafikus felülírás szabályai.

A szabályok sorrendje

A Grafikus felülírás kombináció szabályait a program abban a sorrendben alkalmazza, ahogyan azok a listában megjelennek.

Ha két szabály alkalmazandó, de ez nem lehetséges egyszerre, akkor a program a listában előrébb álló szabályt alkalmazza.

• Például: minden vakolt fal kék és a 30 perces tűzgátlási osztályba tartozó összes elem piros. A mindkét szabálynak megfelelő falra a listában előrébb álló szabály lesz érvényes.

A sorrend módosításához húzza felfelé vagy lefelé a szabályt a listában a sor bal szélén lévő nyilak segítségével.

Az Átépítés szűrő által alkalmazott szabályok a lista alján találhatók (azaz ezek a leggyengébb szabályok), és a helyzetük nem módosítható.

Grafikus felülírás kombináció importálása és exportálása

A rajz felülírási kombinációkat használhatja más tervekben.

1. Jelöljön ki egy vagy több grafikus felülírás kombinációt

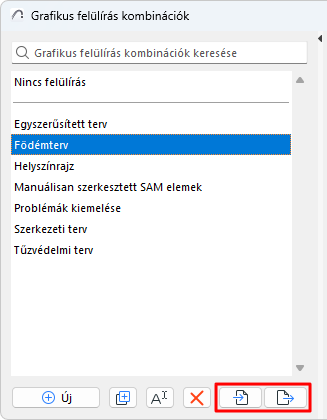

2. A kijelölt kombinációk XML formátumban történő exportálásához vagy importálásához használja a Kombinációk párbeszédpanel alján található gombokat.





Importált kombináció egyesítési szabályai

Importáláskor: a program a beérkező kombinációt és az abban lévő összes szabályt összevonja az aktuális terv tartalmával.

Ha az importált szabály neve megegyezik a tervben lévő másik szabály nevével:

• Ha a két szabály tartalma pontosan ugyanaz, a program nem menti az új szabályt
• Ha a két szabály tartalma eltérő, a program befűzi az importált szabályt a tervbe, és a nevét utótaggal bővíti.
