Grafikus felülírás szabályai

Ebben a párbeszédablakban hozhat létre és módosíthat szabályokat.

A megnyitáshoz hajtsa végre a következő lépések egyikét:

  • Dokumentáció > Grafikus felülírások > Grafikus felülírás szabályai
  • a Grafikus felülírás kombinációk párbeszédablakban: kattintson a Szabályok kezelése lehetőségre
  • az Átépítési szűrő beállításai párbeszédablakban: kattintson a Grafikus felülírás szabályai lehetőségre


Video megtekintése

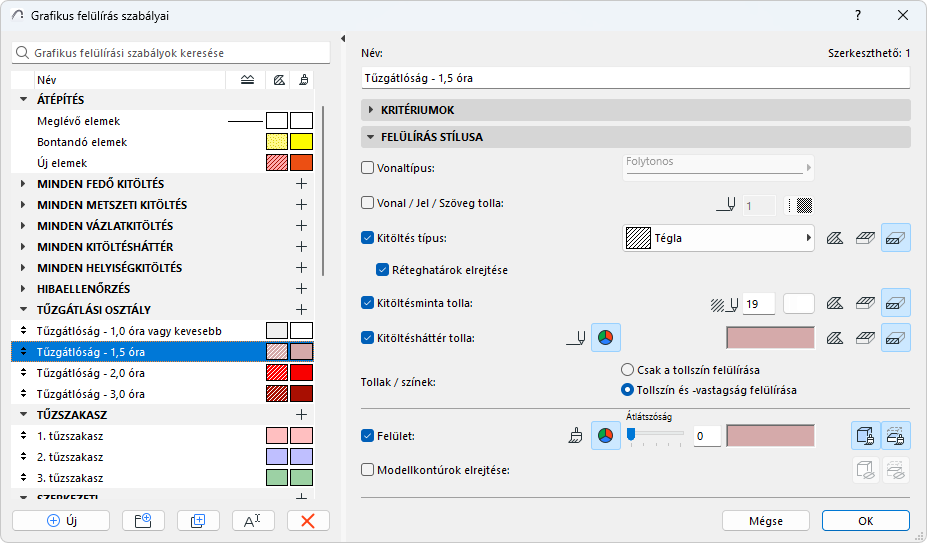

A szabályok a párbeszédablak bal oldalán vannak felsorolva. Színes ikonok jelzik a szabálynál használt vonaltípust, kitöltési típust, a mintázathoz és a háttérhez alkalmazott tollat, valamint a felületet (ha van).

Az első három szabály a három átépítési állapotnak felel meg: Meglévő, Bontandó és Új.

Jelöljön ki egy szabályt, majd tekintse meg a jobb oldalon lévő Feltételek és Felülírási stílus paneleket.

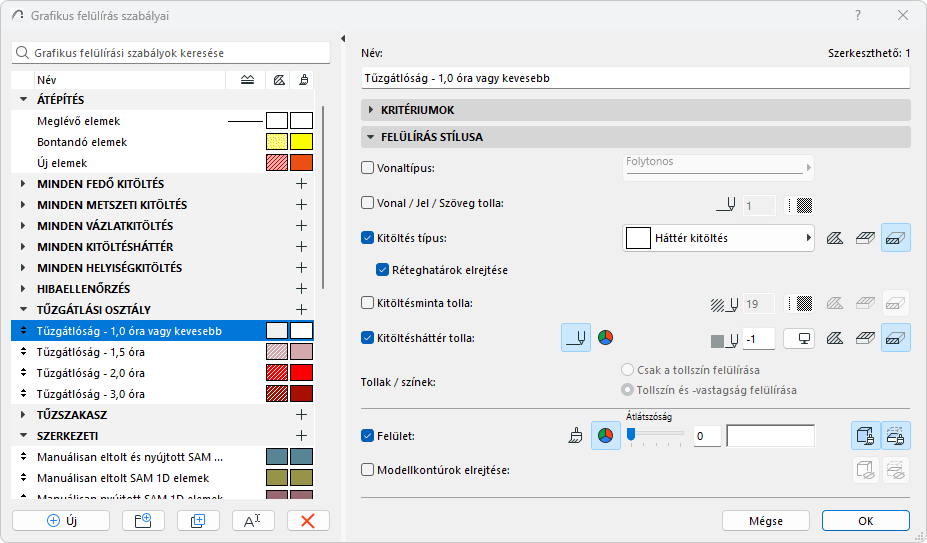

Új szabály hozzáadása

  1. Kattintson az Új gombra
    • a Grafikus felülírás szabályai párbeszédablak alján
    • szabály vagy szabálycsoport helyi menüjében

      Megjegyzés: A három átépítési állapotra vonatkozó szabályok nem másolhatók.
  2. Adja meg a szabályra vonatkozó feltételeket és felülírási stílust a párbeszédablak jobb oldalán lévő paneleken.

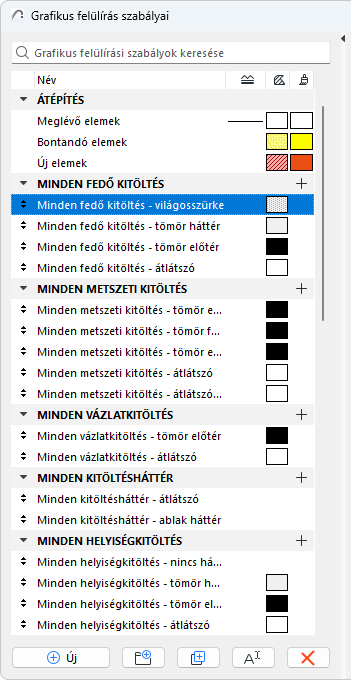

Szabályok csoportokba rendezése

  • Nagyszámú szabály is könnyedén rendszerezhető, rendezhető és megtekinthető
  • A szabályok áthúzással másik csoportba helyezhetők.
  • A helyi menük igény szerint használhatók
  • A keresés funkcióval minden szabály vagy csoport könnyedén megtalálható név alapján.

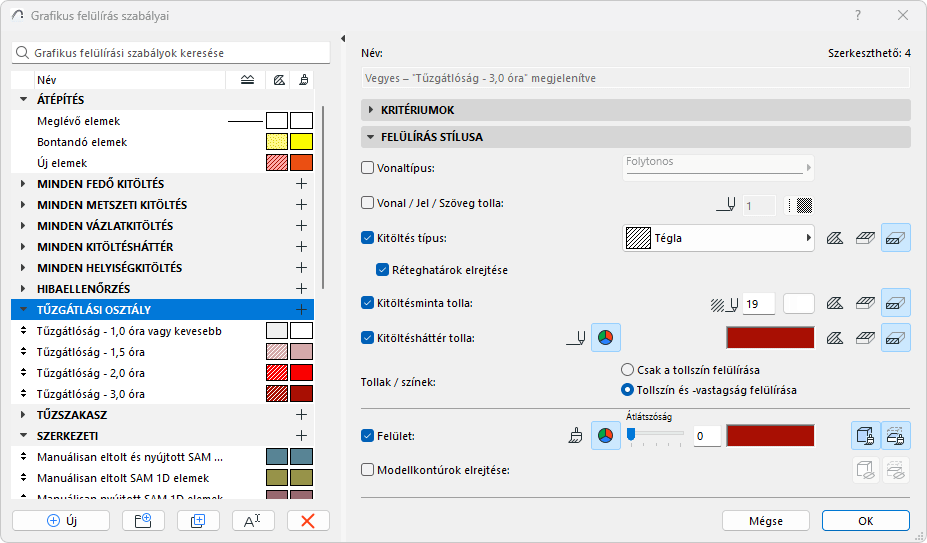

Új szabály hozzáadása

Kattintson az Új csoport lehetőségre

  • a Grafikus felülírás szabályai párbeszédablak alján
  • tetszőleges szabálycsoport helyi menüjében


Szabály feltételeinek meghatározása

Ezek a feltételek meghatározzák, hogy mely elemek legyenek felülírva.

Megjegyzés: A három átépítési állapotra vonatkozó feltételek nem módosíthatók. (Az átépítési állapotot egyenként kell hozzárendelni a modellelemekhez.)

  1. A Feltételek lista első sorában mindig az elemtípus található. (Az alárendelt elemek – például Függönyfal panel vagy Alakzat oldala – itt nem elérhetők.)
  2. Jelölje ki ezt az első sort, majd kattintson a sor végén lévő fekete nyílra, és válassza ki azokat az elemtípusokat, amelyekre alkalmazni kívánja a szabályt.

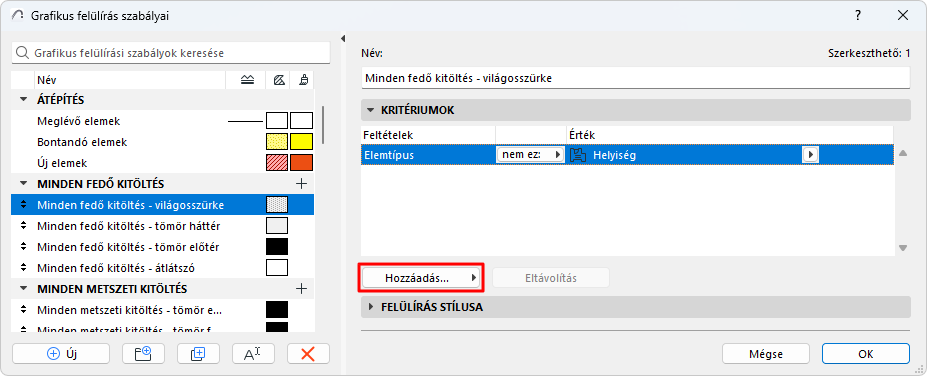

  3. További feltételek megadásához, azaz a Paraméterek és Tulajdonságok listájának megnyitásához kattintson a Hozzáad... gombra.
  4. Válasszon ki egy vagy több paramétert (a gyorsabb kiválasztáshoz használja a fenti keresés mezőt), majd a listához való hozzáadásához kattintson a Hozzáadás gombra (vagy nyomja meg az Enter billentyűt).
  5. Adjon meg további kritériumokat. Az elérhető kritériumok listája a fenti sor(ok)ban meghatározott elem(ek)től függ.
    Megjegyzés: Ez a felhasználói felület hasonlít a Feltétel alapú kiválasztás párbeszédablakra, azzal a különbséggel, hogy itt nem elérhetők az IFC tulajdonságok.
    Megjegyzés: Ha „Fólia” vagy „Fóliacsoport” feltételt ad meg, a felülírás csak azokra az elemekre vonatkozik majd, amelyek az adott fóliacsoportban láthatók.

Video megtekintése

Video megtekintése

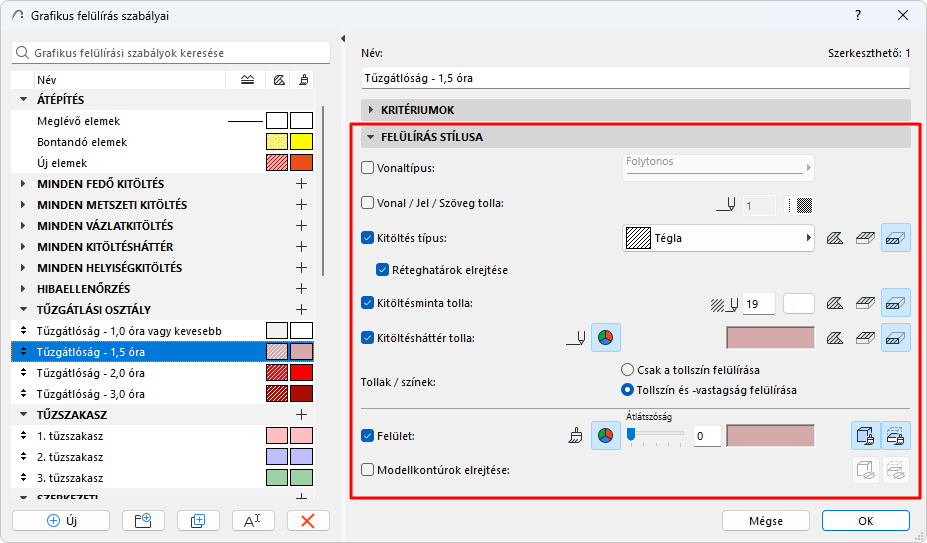

Felülírási stílus meghatározása

A felülírási stílus meghatározza, hogy nézzen ki a felülírás.



Jelölje be a grafikus felülíráshoz használni kívánt jellemzők négyzeteit.

  • A kitöltésre vonatkozó vezérlők (Kitöltés típus, Kitöltés tolla, Kitöltés háttér tolla) esetén:
  • Kattintson egy vagy több ikonra: így adható meg, hogy mely kategóriákra (Vázlatkitöltés, Fedő kitöltés, Metszeti kitöltés) vonatkozzon a felülírás.
  • A szín megadásához használja a toll számát vagy a színválasztó vezérlőt.
    Megjegyzés:
  • A fedő kitöltések „Felület (Fedő kitöltés)” kategóriájú kitöltési elemeket tartalmaznak.
  • A metszeti kitöltések „Építőanyag (Metszeti kitöltés)” kategóriájú kitöltési elemeket tartalmaznak.
  • Felület esetén: Kattintson az egyik vagy mindkét ikonra a felülírás alkalmazásához a Metszett és/vagy Nem metszett felületekre.
    Megjegyzés:  Az itt szereplő felülírási beállítások mellett további felülírási beállítások is felvehetők az átépítési szűrőbe. Ezek az Átépítési szűrő beállításai párbeszédablakban adhatók meg.

Video megtekintése
