Hivatkozott metszet jel elhelyezése

Megjegyzés: Ez a folyamat megegyezik a Homlokzatoknál, a Részleteknél és a Munkalapoknál leírtakkal.

A hivatkozott jel csak referenciaként szolgál. A jelnek nincs modellforrása, és nem hoz létre új nézőpontot.

Kapcsolt metszet jel elhelyezéséhez használja a Metszet eszközt a következő ablakokban: Alaprajz, Metszet, Homlokzat, Falnézet,3D dokumentum, Munkalap, Részlet. Ezután kapcsolja a jelet egy meglévő nézőponthoz, nézethez vagy rajzhoz, amelynek adatai megjelennek a jelen.

Hivatkozás megadása Hivatkozott jelhez

Az alábbi lépéseket követve határozza meg a hivatkozott Metszet, Homlokzat, Részlet és Munkalap jelek hivatkozási adatait.

Válassza ki a Metszet eszközt.
Válassza a „Hivatkozott jel elhelyezése” lehetőséget az Infótábla Jel típus vezérlőjénél vagy a Metszet alapbeállításainál.

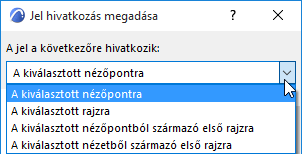

A megjelenő párbeszédpanelen határozza meg a hivatkozott jelet.

Új hivatkozott jel létrehozásához vagy már elhelyezett hivatkozott jel újradefiniálásához a következő lehetőségek közül választhat:

a kiválasztott nézőpontra (vagyis a mappalistából a „Tallózás” parancs kiválasztása után kijelölt nézőpontra)
a kiválasztott rajzra (vagyis a mappalistából a „Tallózás” parancs kiválasztása után kijelölt rajzra)
a kiválasztott nézőpontból származó első rajzra (azaz a mappalistából a „Tallózás” parancs kiválasztása után kijelölt nézőpontból létrehozott első rajzra). „Első” alatt a Navigátor Tervlapkönyvében kiválasztható legelső rajzot kell érteni.
a kiválasztott nézetből származó első rajzra (azaz a mappalistából a „Tallózás” parancs kiválasztása után kijelölt nézetből létrehozott első rajzra). „Első” alatt a Navigátor Tervlapkönyvében kiválasztható legelső rajzot kell érteni.

A hivatkozási lehetőségek valamelyikét kiválasztva mappa párbeszédpanel jelenik meg, melyben a Navigátor érintett nézete (Terv térkép, Nézet térkép vagy Tervlapkönyv) látható. Válassza ki a kívánt nézőpontot, nézetet vagy rajzot. A kiválasztott elem adatai megjelennek a hivatkozott jelben.

Tehát a hivatkozott jel mutathat a terven belül bármely nézőpontra, nézetre vagy rajzra.

Megjegyzés: A nézetre való hivatkozás lehetősége abban az esetben érhető el, ha a kívánt Rajz egy másik terv Tervlapkönyvében található (és ezért nem szerepel a „Jel hivatkozás megadása” párbeszédpanel felsorolásában). Mivel a tényleges rajzra nem lehet hivatkozni, hivatkozhat arra a Nézetre (az aktuális tervben), amelyből a Rajzot létrehozták (a másik tervben). A jelölő az ebből a nézetből elsőként létrehozott rajz adatait jeleníti meg automatikus szövegként (pl. #Rajz név, #Rajz azonosító). Amikor a referencia rajzot tartalmazó Tervlapkönyvet megnyitják a jelölőt tartalmazó terv mellett, a jelölőn megjelennek a rajz helyes adatai.

Lásd Nézet elhelyezése külső tervből (menüparancs).

A jel elhelyezése után bármikor visszatérhet, és módosíthatja a jel adatait.

Példa a kapcsolt metszetre

Létrehozhat például egy részletként működő falmetszetet:

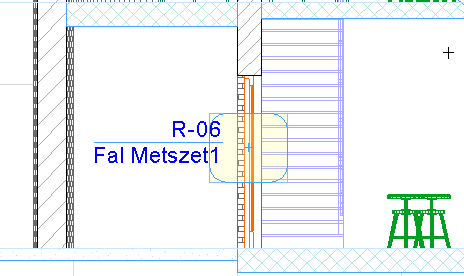

Elsőként helyezzen el egy Forrásjelölőt a Metszet ablakban;

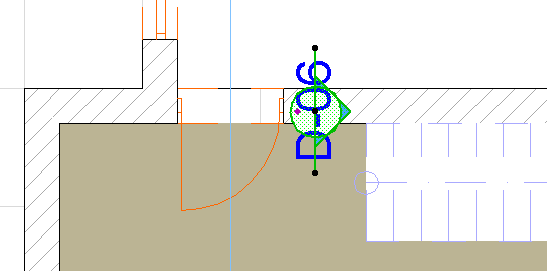

ezután helyezzen el egy hivatkozott Fal metszet jelet a Részlethez kapcsolt Alaprajzon.
