Összetevőkre vonatkozó adatok Archicadben
Mik azok az összetevők?
Az építőanyaggal rendelkező szerkezeti elemek vagy könyvtári elemek egy vagy több összetevőből állnak.
- Az egyszerű födém egy építőanyaggal és egy összetevővel rendelkezik.
- A réteges födém annyi összetevővel rendelkezik, ahány réteggel: mindegyik réteghez tartozik egy építőanyag, és mindegyik réteg külön összetevőt alkot (még akkor is, ha több réteg ugyanazt az építőanyagot használja).
- Profil elem esetén: mindegyik kitöltés (a Profilszerkesztőben látható formában) külön összetevőt alkot.
- A GDL tárgyak másképpen működnek. A tárgy összes olyan része, amely ugyanazt az építőanyagot használja, egyetlen összetevőnek minősül. Például, több olyan, tárgyhoz tartozó rész, amely ugyanazt az üveg építőanyagot használja, egyetlen összetevőnek minősül.
Összetevők adatainak használata a BIM-modellben
Az összetevők adatai a következő helyeken láthatók:
Anyaglisták
Az Anyaglisták összetett profil vagy alapelemek (réteges falak, födémek, tetők, alakzatok, felülethálók és/vagy profilos elemek) összetevőivel kapcsolatos egyéni információ listázására optimalizáltak.
Az anyaglistán a következő információk szerepelhetnek:
- Anyaglista paraméterek az Interaktív konszignációban )
- Az építőanyag bármely jellemzője (mivel mindegyik összetevő legfeljebb egy építőanyagot tartalmaz)
- Természetesen a lista bővíthető elemtulajdonságokkal, de ezek a tulajdonságértékek elemszintű adatok lesznek (azaz nem az összetevő adatait tükrözik)

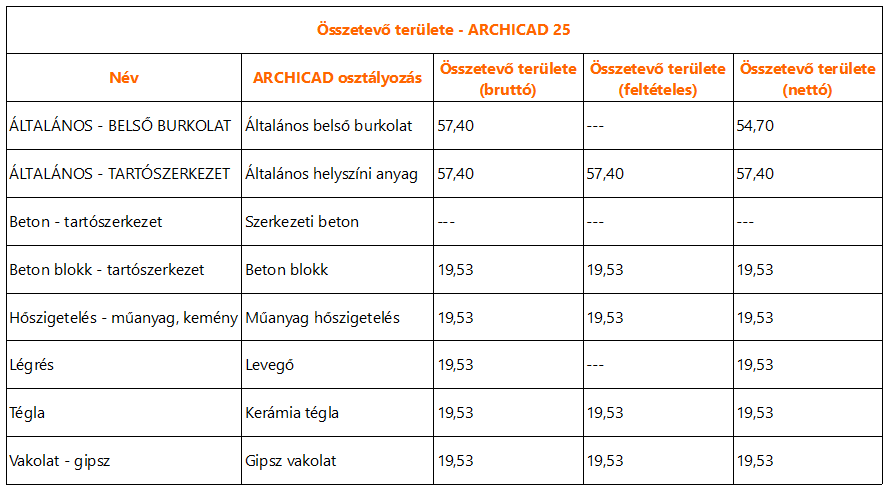

Osztályozási adatok megjelenítése az anyaglistában
Magukhoz az összetevőkhöz nem tartozik osztályozás.

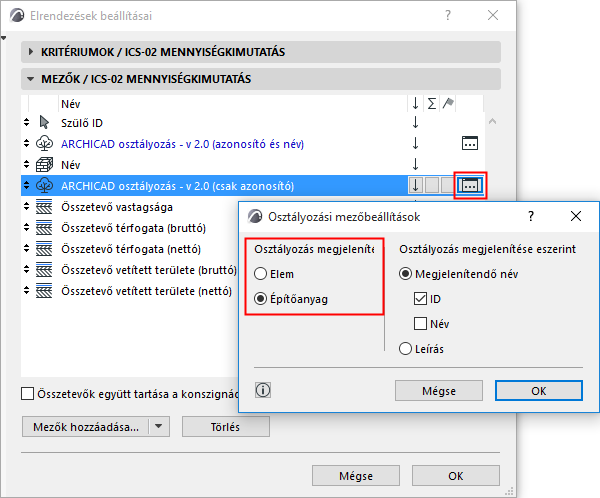

Ha az összetevői sémában szerepel az Osztályozás paraméter: kattintson az előugró ablakba, és adja meg, hogy melyik osztályozási adatokat kívánja megjeleníteni:
