Konszignáció átrendezése a Tervlaphoz igazítva

Megjegyzés: Ez a funkció a tervlapokon elhelyezett tartalomjegyzékekhez is elérhető.

A tervlap méretét meghaladó nagyméretű rajzok automatikus szétbontásához (pl. konszignációk alapján) és a részek egymást mellé történő rendezéséhez használja a Táblázat átszerkesztése parancsot.

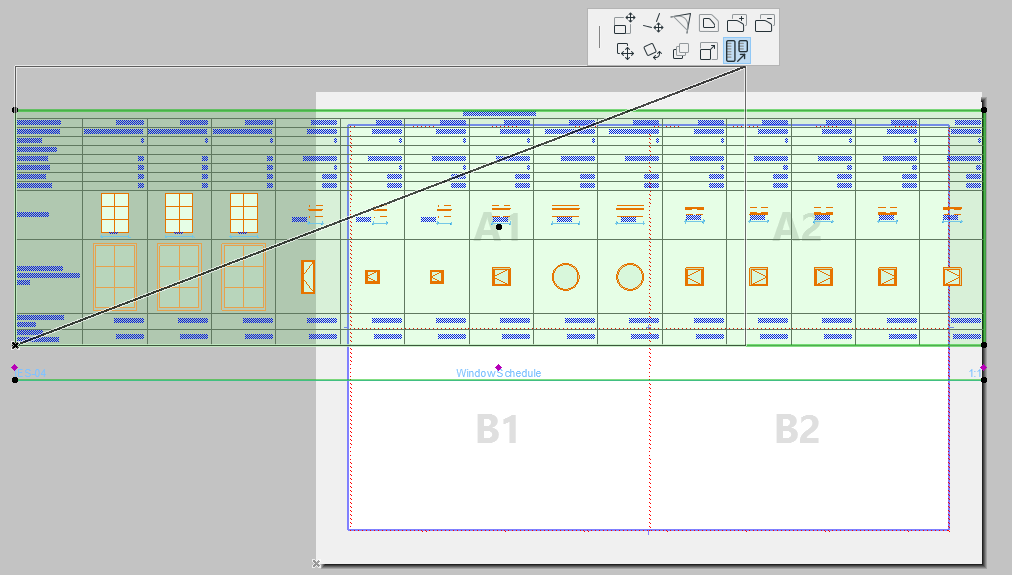

A következő ábra egy Ablak konszignációt ábrázol, mely nem fér rá egy A4-es lapra.



Kövesse az alábbi lépéseket:

  1. Ügyeljen, hogy a konszignáció (amelyen a rajz alapul) a „Rekordok oszloponként” formátumot” használja (lásd Megjelenítés sorok vagy oszlopok szerint).
  2. Ügyeljen, hogy a rajz a „Keret rajzhoz igazítása” beállítást használja (lásd Rajz kerete ).
  3. A tervlapon: jelölje ki a rajzot.
  4. Válassza a mozgó paletta Táblázat átszerkesztése parancsát, majd manuálisan méretezze át a rajz keretét.

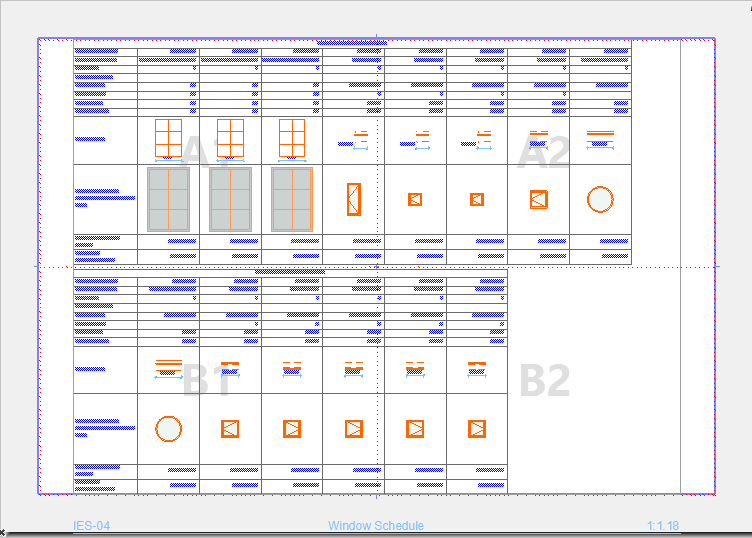

Az eredmény: a program a konszignációt két részre vágta, és ezeket egymás alá helyezte.


Megjegyzés: Ha a kijelölt rajznál a Rajz felosztása több tervlapra opciót választja, a Táblázat átszerkesztése parancs a konszignáció egy részét egy másik tervlapra helyezi.

Lásd Konszignáció szétvágása több tervlapra.
