Nyomtatás

A Fájl > Nyomtatás parancs megnyitja a Nyomtatás párbeszédablakot, amelynek a kinézete annak megfelelően változik, hogy egy Tervlapot, egy 2D-s nézetet vagy egy 3D-s ablak tartalmát nyomtatjuk.

Megjegyzés: Az alábbi leírások a Windows felhasználói felületre vonatkoznak.

Nyomtatandó elemek

A Nyomtatás paranccsal vagy az aktuális ablak teljes tartalmát, vagy a nézetnek a 2D-s rajz nyomtatása párbeszédablakban meghatározott Nyomtatási területét lehet kinyomtatni. A Tervlap ablakból ki lehet nyomtatni a Navigátorban kijelölt tervlapokat is.

A nem nyomtatható elemek a Pontok, kijelölő pontok, a Metszet mélységét jelölő vonalak, a Tetők ereszvonala, a Kamerák és azok útvonala.

A Szerkesztőháló vonalainak 2D-s ablakokból történő nyomtatása a megfelelő kapcsoló használatával megválasztható. Csak akkor tudja kinyomtatni a szerkesztőhálót, ha a Szerkesztőháló megjelenítése kapcsoló is be van kapcsolva.

Lásd Szerkesztőháló megjelenítése/elrejtése.

A Pausz nézet elemei kinyomtathatók.

Megjegyzés: Más szinteken elhelyezett, de az aktuális szinten is megjelenített elemek mindig megjelennek a kimeneti állományokon.

A Dokumentáció > Modellnézetek > Modellnézet-beállítások párbeszédpanelen meghatározhatja a modellelemeknek az Alaprajzon, illetve ezáltal a nyomtatásban való megjelenítését.

Fejléc/Lábléc

Amikor valamelyik 2D-s, 3D-s ablakának vagy Tervlap ablakának tartalmát nyomtatja, elhelyezhet egy Fejlécet vagy Láblécet a nyomtatott oldalakon. A Fejléc/Lábléc beállítása a Fejléc/Lábléc beállítások területen lehetséges.

Nyomtatandó színek

Ha olyan nyomtatót használ, amely támogatja a színes vagy szürkeárnyalatos nyomtatást, a nyomtatandó elemek színét a következők határozzák meg:

A Nyomtatás párbeszédablak beállításai. Ha itt megjelöli a Fekete-fehér négyzetet, akkor minden szín feketével lesz nyomtatva, függetlenül minden más beállítástól.
További részleteket lásd 2D-s rajz nyomtatása.
A tervlapokra lehelyezett egyes rajzok a Rajz beállításai párbeszédablakának a Tulajdonságok panelében megadott beállítások.

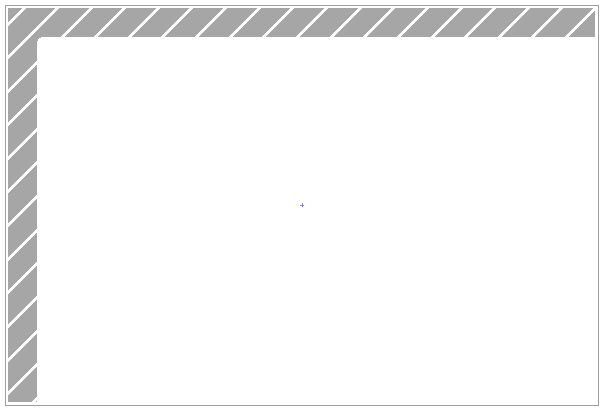

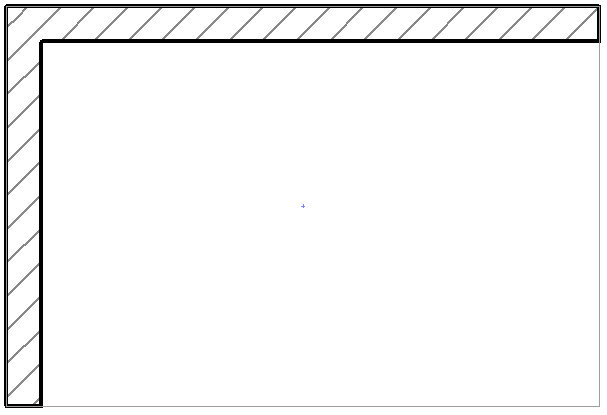

Megjegyzés: A Rajz beállítások Tulajdonságok panelén a Tollkészlet kiugróval kiválaszthat egy tollkészletet a rajzhoz és a Színek kiugróval kiválaszthatja a nyomtatásnál használandó színeket. Mivel a színes és szürkeárnyalatos tollkészletek között nincs kapcsolat, nem mindegy, hogy előbb választja-e a Színes tollkészletet és utána a szürkeárnyalatos megjelenítési lehetőséget, vagy fordítva. A kapott eredmény teljesen eltérő is lehet, ahogy lent láthatjuk.
