Fal és födém vastagsági méretezése

Falak esetén Alaprajz/Metszet nézetben és födémek esetén Metszet nézetben:

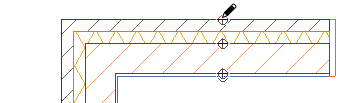

1. Miközben aktív a Hosszméretezés eszköz, kattintson a méretezni kívánt elem körvonalára.
2. Referenciapontok jelennek meg a felületeken, a rétegeken és/vagy a referenciavonalon (a Méretezés részleteknél megadott beállításoktól függően – lásd lentebb).

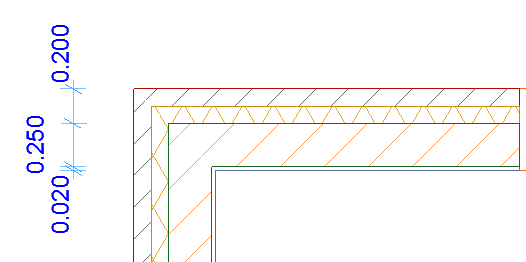

3. Kattintson kétszer a méretlánc befejezéséhez, és helyezze el a kalapács kurzorral.

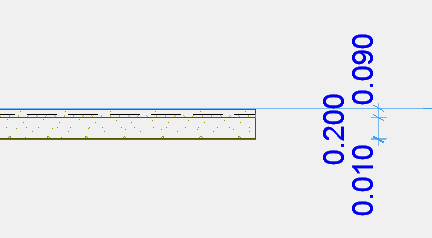

Metszet nézetben a födémvastagság hasonlóképpen méretezhető:



Ha egy láncolt fal mentén falvastagság méretezési jelek sorozatát helyezi el, akkor csak a méretláncra merőleges falakon található méretezési pontok jelennek meg.

Kapcsolódó téma:

Vastagság egy kattintással

Réteges/Profil elem rétegeinek automatikus méretezése

A réteges vagy profil elemek egyes rétegeinek és/vagy referenciavonalainak automatikus méretezéséhez:

1. Nyissa meg a Méretezés beállítások Méretezés részletek paneljét (vagy használja a vonatkozó vezérlőket az Infótáblán).
2. Válassza az Automatikus eljárást, majd jelölje be a méretezni kívánt elemeket.

   Jelöljön be egy vagy több négyzetet attól függően, hogy milyen méretekre van szüksége.

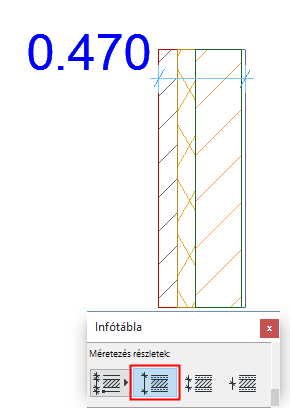

Külső felület méretezése

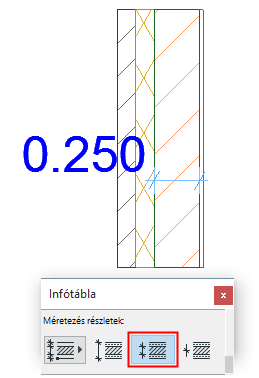

Magfelület méretezése

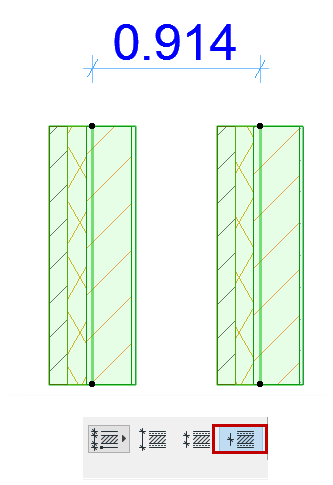

Méret referenciavonalak
