Hosszméretezés geometriai módjai
A Geometriai módok a Hosszméretezéshez az Infótáblán állíthatók be.
Az Ön által választott Geometria módszer az egész láncolatra vonatkozik és egységenként nem módosítható.
Lásd Lineáris méretezések a 3D dokumentum ablakban.
Az oldalon bemutatott témák:
Bármely irány geometriai mód
Az alapértelmezett Bármely irány eljárással összefüggő kóták hozhatók létre az elem helyzetéhez viszonyított többféle helyzetben: az elsőként elhelyezett két referenciaponttal párhuzamosan vagy vízszintesen/függőlegesen, vagy bármely tetszőleges más éllel/felülettel párhuzamosan.
Mozgassa körben a kurzort a lehetőségekkel kapcsolatos visszajelzés megjelenítéséhez, amely a méretezés pontok helyzetétől függően változik.

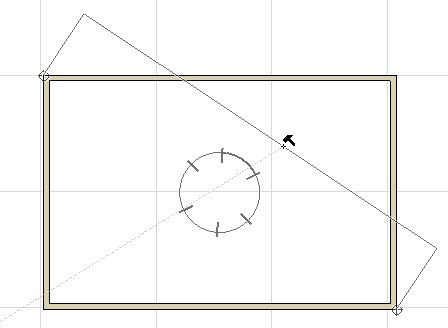

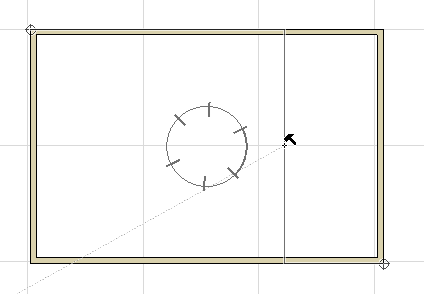

Elérhető egy további méretvonal vektor is: Miután megjelenik a fekete kalapács kurzor, a kurzort a tervben bármely egyenes vonalra/élre mozgathatja.
Példa
Tegyük fel, hogy a tetőt a tetővel párhuzamos vektor helyett az átlóval párhuzamos vektorral kívánja méretezni.
- Kattintson a tető két végpontján lévő két méretezési pontra.

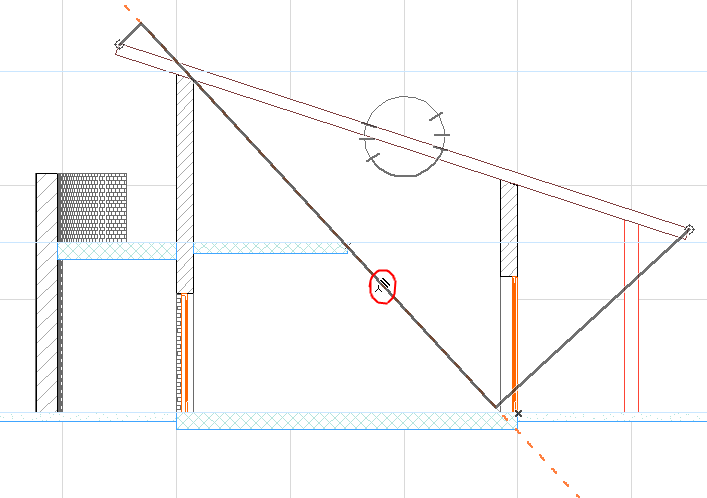

- Mozgassa a kurzort az átló fölött. A kurzor ekkor „mercedes + párhuzamos méret” kurzor alakúra változik, jelezve, hogy olyan élt talált, amellyel a méretvonal párhuzamos lehet:
- Egy kattintással a vonallal/éllel párhuzamossá teheti a méretvonalat.

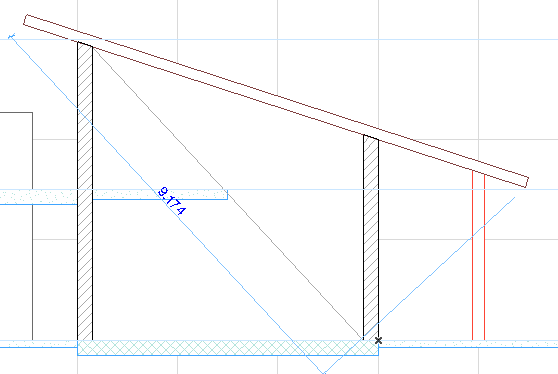

- Húzza a méretvonalat a végleges helyére, és kattintson a fekete kalapács kurzorral a méretlánc elhelyezéséhez.
Csak X-Y geometriai módszer
A Csak X-Y eljárás a méretvonal tartományokat a képernyőhöz viszonyítva csak vízszintesre és függőlegesre korlátozza.
Ívhossz geometriai mód
Ezzel az eljárással az íves elemek méretezhetők.
- Ha a Hosszméretezés eszköz aktív, válassza az Infótáblán az Ívhossz geometriai módot.
- A Mercedes kurzorral kattintson egy körívre vagy egy íves élre.
- Ezzel megjelöli az ív vagy az él végpontjait. Ez lesz az az él, amire az ívhosszt felméri. Kattintson rá azokra a pontokra, amelyeket hozzá kíván venni a méretlánchoz.
- Ha befejezte az íven a méretezendő pontok kiválasztását, kattintson duplán az üres ceruza kurzorral bárhol a munkaterületen, vagy a Vezérlőpulton kattintson az OK gombra.
- Kattintson a kalapács kurzorral a méretlánc lehelyezéséhez.
Vastagság egy kattintással
Kapcsolja be a Vastagság egy kattintással vezérlőt a Hosszméretezés eszköz infótábláján, amellyel a fal és a födém vastagsága egyetlen kattintással méretezhető.
- Miközben aktív a Hosszméretezés eszköz, vigye a kurzort a fal vagy födém kontúrvonalára.
Ha bármely másik elemre kattint, az egykattintásos megoldás nem működik, a méretvonalat a szokásos módon kell elhelyeznie.
- Kattintson egyszer a Méretezés részletek alatt lévő beállításoknak megfelelő vastagság méret(ek) elhelyezéséhez:
- Automatikus módban, a Külső/Mag/Referenciavonal beállításoktól függően ezzel több méretezési pont jön létre a láncon.
- Manuális módban az eljárás a falak és födémek összes rétegét méretező láncot eredményez.
További részleteket lásd Fal és födém vastagsági méretezése.
