Szintméretezés

Szintdimenzió a következő elemek bármelyikére elhelyezhető:

  • Födém
  • Felületháló
  • Tető (egyszerű és összetett)
  • Héjszerkezet
  • Lépcső (és a lépcső alárendelt összetevői)
    Megjegyzés: az üres területre (azaz nem elemre) helyezett szintméretezés a szinthez fog kapcsolódni.

Szintméretezés elhelyezése

  1. Álljon a kurzorral az elemre, majd kattintson a lehelyezéshez. A célelem látható, kijelölhető részeire kell kattintani.

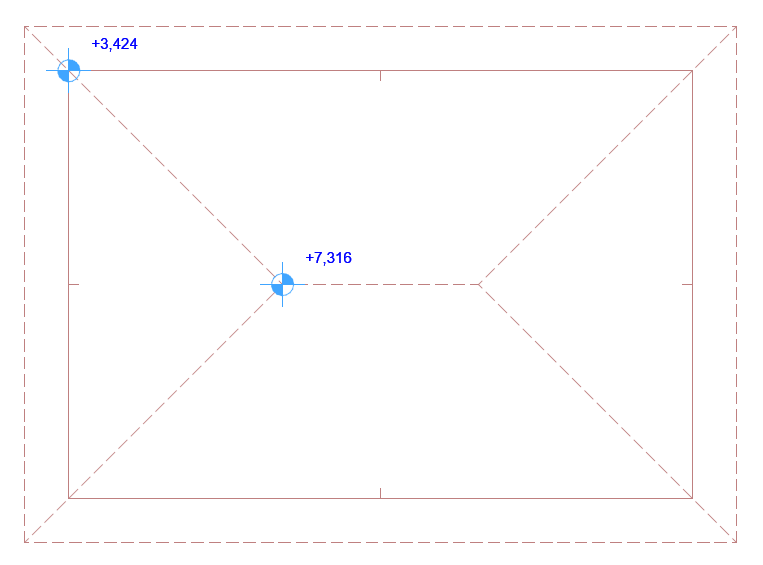

    1. Ábra Szintméretezés tetőn

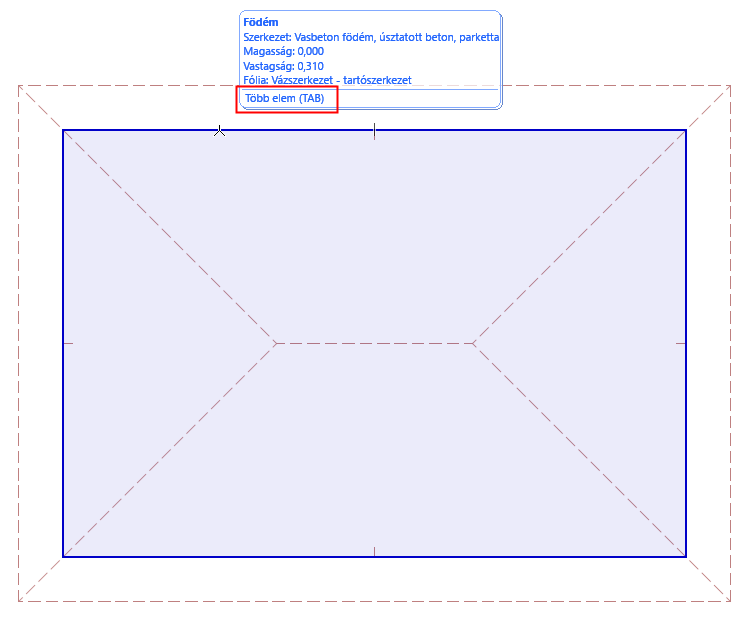

Ha a kurzor több elemen áll: a tabulátor segítségével válassza ki a kívánt elemet, majd kattintson a méret elhelyezéséhez.

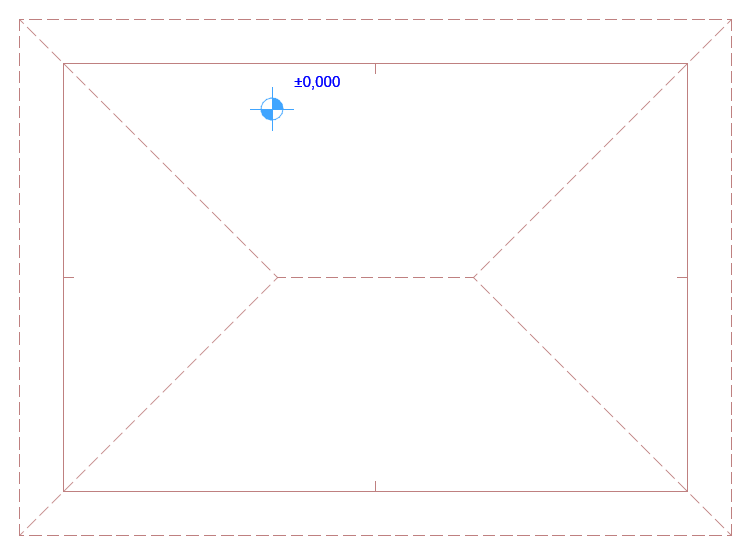

Szintméretezés födémen

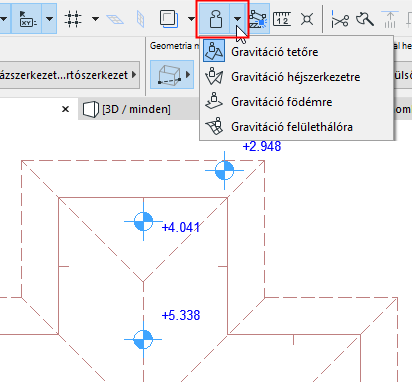

A Gravitáció használata a célelemek szűrésére

Bekapcsolt gravitáció mellett a szintméretezés csak arra az elemtípusra helyezhető, amely gravitációt használ (Födém, Tető, Héjszerkezet vagy Felületháló). Lásd: Gravitáció.



Méretszöveg szerkesztése

A méretszöveg tartalmának és stílusának szerkesztéséhez: lásd Formátum.

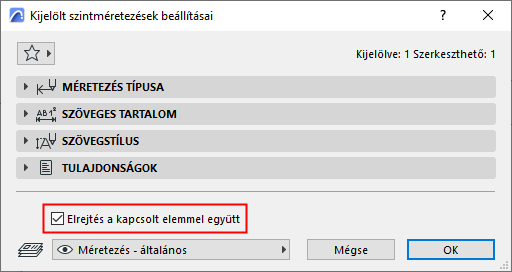

Elrejtés a kapcsolt elemmel együtt

Alapértelmezés szerint a Szintméretezés nem látható, ha rejtett elemhez kapcsolódik (pl. rejtett fólián). Ha mégis meg szeretné jeleníteni a méretet, törölje a négyzet jelölését.



Állandó méret elhelyezése

Az „Állandó” méretezések nem asszociatívak.

Egy meglévő méretezést behelyezhet egy statikus méretezésbe úgy, hogy kiválasztja a méretezést, és bejelöli az adott elem Méretezés alapbeállításai párbeszédablakában az Állandó méret jelölőnégyzetet.



A statikus hosszméretezés referenciapontja négyszögletes.



Miután egy méretezést átállított állandóra, az már nem alakítható vissza, a módosítás végleges.
