Formátum
Ez a panel elérhető, kisebb változtatásokkal, az Eszköz beállításainak következő párbeszédablakaiban:
- Metszet, Homlokzat, Falnézet (Jel szövegstílusa, Emeleti szintek szövegstílusa)
- Részlet, Munkalap, Módosítás (Jel szövegstílusa)
- Szöveg, Címke, Méretek, Méret szövege
- Rajz (Cím szövegstílusa)
- Ajtó/ablak (Jel szövegstílusa)
- Helyiség (Pecsét szövegstílusa)
- Háló
Betű és Betűméret
Válasszon betűtípust.
Adja meg a betű méretét mm-ben (metrikus egységek), vagy képpontokban (brit egységek).
Kódolás (csak Windows esetén)
Válasszon helyi betűkódolást.
Az Archicad minden nyelvi verziójában alapértelmezettként a megfelelő betűkódoló rendszer van beállítva.
Szöveg tollszíne
Válasszon tollszínt a számozott mező vagy az előugró vezérlő segítségével.
Betűstílus
Félkövér, dőlt, aláhúzott, áthúzott közül választhat.
Sorkizárás
Igazítás balra, középre, jobbra, vagy sorkizárt.
Sorköz
A sorköz (azaz a függőleges sortávolság) értéke adható meg százalékban. Írja be a sorköz új értékét vagy módosítsa a távolságot a nyílgombokkal 25%-os lépésközzel.
Szélesség
A szövegben lévő karakterek szélessége (százalékos értékben).
Távolság
Módosítsa a szöveg karakterei közötti távolságot.

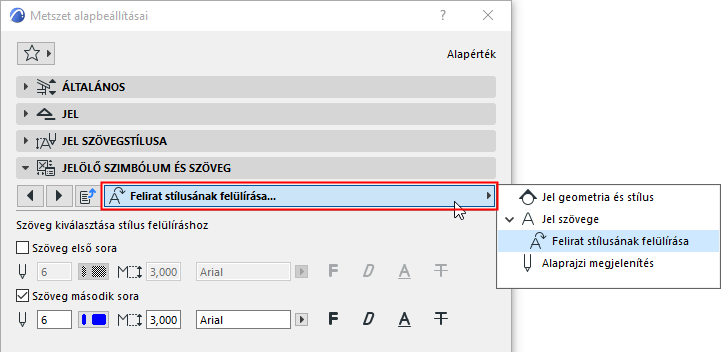

Szövegstílus felülírása
A Formátum panelen megadott beállítások érvényesek minden szövegre a vonatkozó Jelölő vagy szöveges elemen.
Azonban a legtöbb ilyen Beállítások párbeszédpanelen az adott elemekre vonatkozó meghatározott Formátum beállítások felülírhatók.

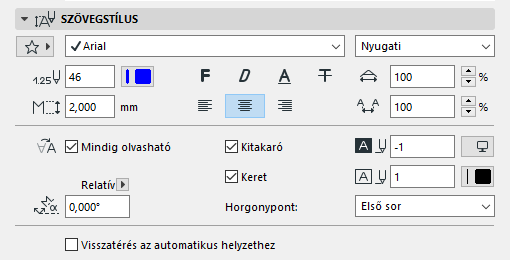

Szövegstílus további vezérlői (méret, címke)
Jelzővel / jelző nélkül
A méret értékének megjelenítése + vagy - jelzővel vagy anélkül.
Az Archicad automatikusan „átfordítja” a szöveget úgy, hogy az olvasható legyen a képernyőn (ne fejjel lefelé álljon), a nézet irányától függetlenül. Ez az automatikus „elforgatás” akkor jön létre, ha a szöveg szöge 90 és 270 fok közötti tartományban van.
Jelölje be ezt a négyzetet, ha a képernyő háttérszínétől eltérő háttérszínt szeretne alkalmazni. Nyissa meg az előugró menüt, és válasszon egy színt.
Lásd még: Grafikus felülírás szabályai.
A szöveget vagy címkét megjelenítheti kerettel együtt vagy anélkül.
Szükség esetén a keret eltolható a szövegtől. Ehhez adja meg az eltolási értéket a jobb oldali mezőben.
Szövegtördelés
Ezzel a jelölőnégyzettel „zárolható” az elhelyezett szöveg szélessége (a nem megszakított szövegmezőket is beleértve), így a program azt a következő sorba tördeli.
Forgatás szöge
Adja meg a szöveg elforgatási szögét. Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során.
- Tájoláshoz képest relatív (a szög mérése az Elforgatott nézethez képest történik);
Lásd még: Tájolás megadása.
- Koordináta-rendszerhez képest abszolút (a szög mérése a terv koordináták (0,0) pontjából történik)
Visszaállítás automatikus helyzetbe (Méretszöveg)
Jelölje be ezt a lehetőséget a kijelölt méretszöveg eredeti helyzetének visszaállításához.
A méretszöveg tartalmakban végzett összes, helyzetre vonatkozó módosítás visszavonásához ugorjon a Dokumentáció > Feliratok pontra, és kattintson az Állíts vissza minden méretszámot automatikus helyzetbe parancsra.
Lásd még: Kijelölt méretszám beállítása.
Szövegstílus kiszürkített vezérlői

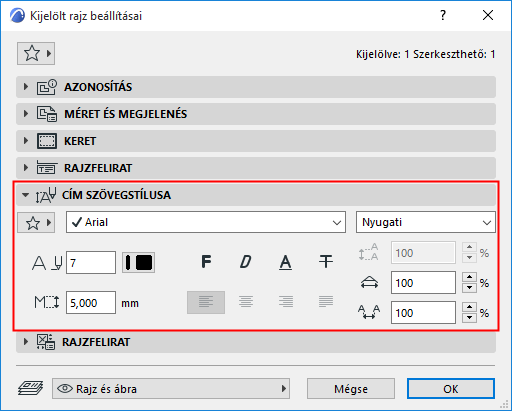

Előfordulhat, hogy a Formátum panelen található vezérlők némelyike nem alkalmazható egy-egy szöveges elemre. Ezek kiszürkítve jelennek meg. Például: a Sorköz és Sorkizárás vezérlők a Rajz címe esetén:

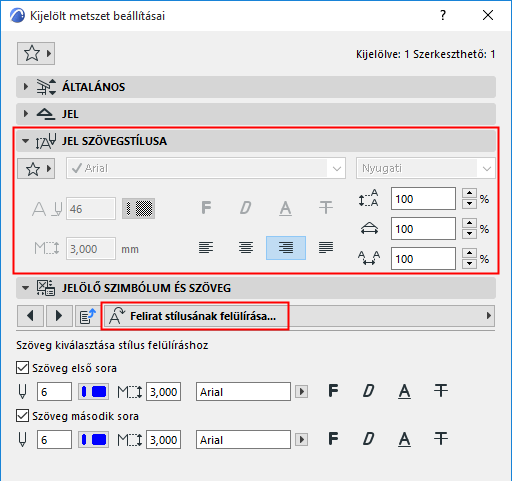

A vezérlők akkor is szürkén jelenhetnek meg, ha felülírta azokat, mint például a betűtípus, toll és méret ennél a Metszet jel szövegnél:
