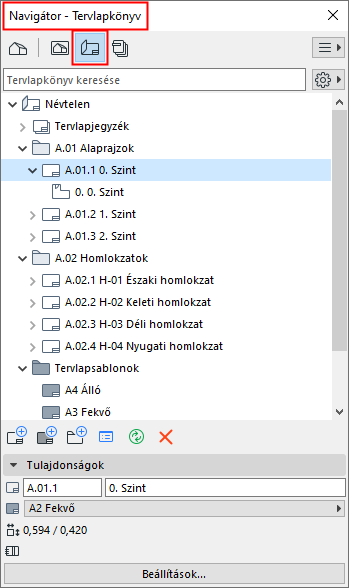

Navigátor - Tervlapkönyv

A Tervlapkönyv listájának megjelenítése

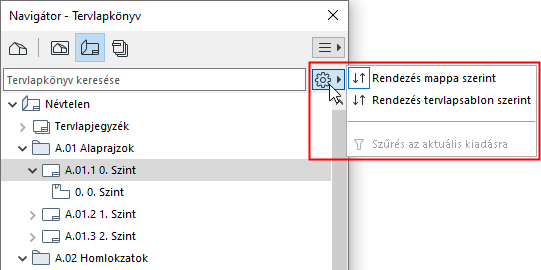

A Tervlapkönyv elemeinek listázása a Beállítások felugró ablakban állítható be:

• A Rendezés mappa szerint funkcióval a tervlapok mappák szerint listázhatók – ez egy szabadon beállítható logika. (A Mappa elsődleges funkciója, hogy lehetővé tegye egy egyedi számozási rendszer hozzárendelését.) A fastruktúrában az egyes elrendezésekhez tartozó rajzok neve is látható.

  Lásd Alcsoportok.

• A Tervlapsablonok szerint rendezve opció a tervlapokat Tervlapsablonok szerinti rendezésben mutatja. A rajzok nem szerepelnek a listában.
• Szűrés az aktuális kiadásra: használja ezt a szűrőt, ha csak az utolsó kiadáshoz hozzáadott tervlapokat kívánja megjeleníteni.

  Lásd Módosítások kezelése.

Tervlapkönyv elemeinek mozgatása

Az elemeket tetszés szerint áthúzhatja a tervlapkönyv egyik mappájából egy másikba.

• Hierarchiába rendezett alcsoportokat hozhat létre
• Egyik alcsoportból egy másikba mozgathat át tervlapokat
• Tervlapsablont rendelhet tervlapokhoz
• Egyik tervlapról egy másikra mozgathat át rajzokat
  Megjegyzés: Ebben az esetben a rajznak a tervlap középpontjához viszonyított helyzete változatlan marad.
  Fontos: A Navigátorban vagy Szervezőben található elemeken elvégzett műveletek (például a fogd-és-vidd műveletek, az elemek törlése a térképekről vagy hozzáadása egy publikálási készlethez) nem vonhatók vissza a Mégse paranccsal sem.

Tervlapkönyv elemek beállításai és parancsai

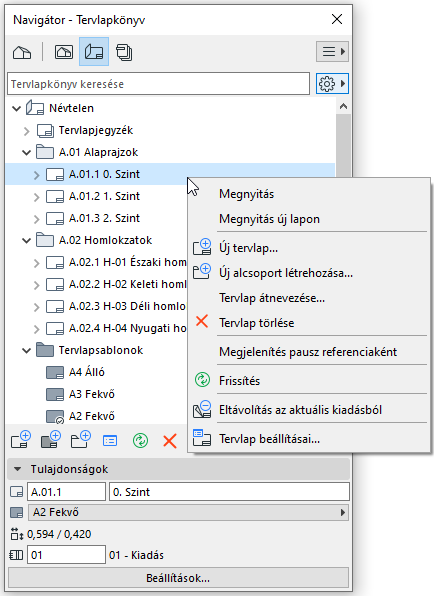

• Használja a kijelölt tervlapkönyv elem helyi menüjét





• Bármely kiválasztott elemnél kattintson a Beállítások gombra a Tervlapkönyv alján

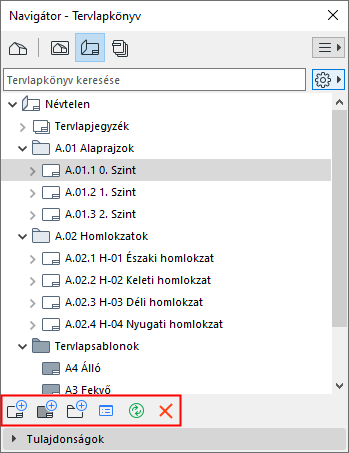

• Használja a parancsgombokat. Ezek aktívak a Tervlapkönyvben kiválasztott elemtől függően (Tervlapkönyv, Alcsoport, Elrendezés, Rajz vagy Tervlapsablon):





  • Új tervlap
  • Új tervlapsablon
  • Új mappa
  • Beállítások
  • Frissítés: A kijelölt rajz vagy a kijelölt tervlapon lévő rajzok frissítése.
  • Kiválasztott elem törlése
• Használja a Dokumentáció > Tervlapkönyv menü parancsait
  Megjegyzés: A tervben a Tervlapok vagy Rajzok áttekintését, illetve ezek kritériumok alapján történő sorba rendezését teszi lehetővé a Tartalomjegyzék funkció.

  Lásd Tartalomjegyzékek.

A tervlapkönyv elemek tulajdonságai

Ha kijelöl egy elemet (tervlapkönyvet, mappát, tervlapot, tervlapsablont vagy rajzot) a tervlapkönyvben, láthatja a tulajdonságait a struktúra alatti Tulajdonságok panelen.

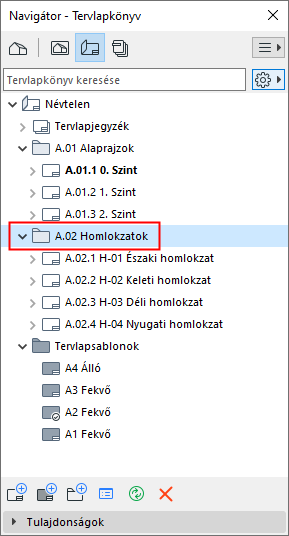

Alcsoportok

Az alcsoportok a Tervlapkönyv mappái. Az alcsoportokkal áttekinthetően lehet elrendezni a tervlapokat és számozási szabályokat lehet létrehozni.

Ha egy tervlapot mappába szeretne helyezni, csak húzza a megfelelő helyre.

További információkért az (azonosítókról) ID-kről, ld. a Tervlap és Rajz Azonosítók.

A Publikálási készletek tartalmának a beállításakor bármely Tervlapkönyv mappához hozzáadhat egy parancsikont: ezzel a Publikálási készlet létrehozott elemei az alcsoport mappához és annak tartalmához fognak kapcsolódni. Az alcsoport tartalmának a Tervlapkönyvben végrehajtott módosításai a Publikálási készlet tartalmában is meg fognak jelenni.

Lásd Elemek hozzáadása a publikálási készlethez.
