Méretezés részletei panel

A nyílásmagasság is jelenjen meg

 Jelölje be ezt a négyzetet, ha szeretné, hogy a méretezési jel a szélesség mellett megjelenítse a nyílás magassági értékét is. Ha bejelöli ezt a négyzetet, válasszon a jobb oldali választógombok közül, hogy meghatározza a magassági érték megjelenítési módját:

• Mindig nyílás túlmérettel: A magassági érték tartalmazza a nyílás függőleges túlméretét, ha van ilyen.
• Mindig nyílás túlméret nélkül: A megjelenített magassági érték számításakor ne vegyen figyelembe semmilyen túlméretet.
• Szélességméretezés alapján: Ha a méretezett szélesség tartalmaz túlméretet, a magasságot annak túlméretével mutassa. Ha a méretezett szélesség nem tartalmaz túlméretet, ne vegyen figyelembe semmilyen túlméretet a megjelenített magassági értéknél.

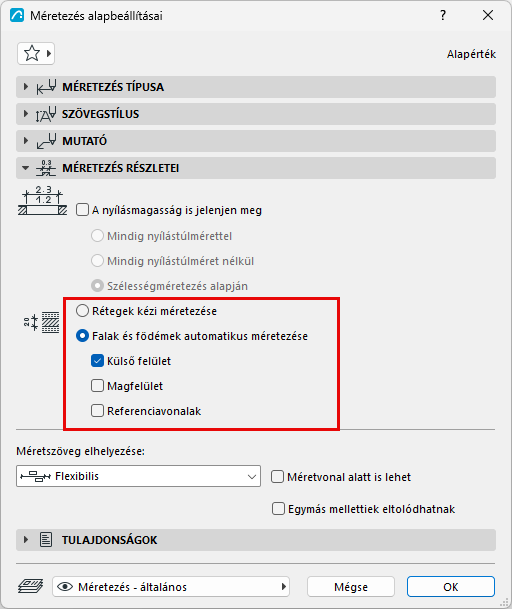

Réteges és profilos elemek méretezési összetevői

• A kézi eljárásnál a méret elhelyezése előtt kattintson az egyes rétegek végpontjaira.





• Az Automatikus eljárásnál – a lent választott beállításoktól függően – a méretpontok a felületeken és/vagy referenciavonalakon jelennek meg (legalább egy kategóriát be kell jelölni).
• Külső felület
• Magfelület
• Referenciavonalak

Az Automatikus eljárás alaprajz nézetben a falaknál, metszet nézetben pedig a falaknál és a födémeknél használható.

Lásd még: Fal és födém vastagsági méretezése.

Megjegyzések:

• Az alaprajzon a profilelem magja(i) az elmetszett rész mentén méretezhető(k).
• Metszet nézetben a profilelem magja(i) a befoglaló négyzet mentén méretezhető(k).
• Ha a réteges vagy profilszerkezet magját a szerkesztés során törli, a „csak a mag méretezése” automatikusan a „teljes fal/födém vastagságának méretezése” opcióra vált.

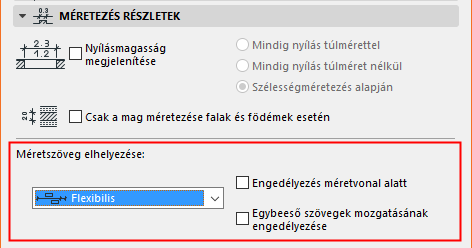

Méretszöveg elhelyezése

Ezekkel az opciókkal állítható be, hogyan igazítsa a program a méretszövegeket, ha azok túl sűrűn helyezkednek el.

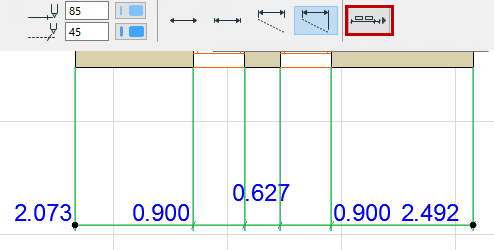

• Klasszikus: Az Archicad korábbi verzióiban használt algoritmus.

A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el.

• Ha nincs elegendő hely, az olvashatóság érdekében a méretszövegek oldalra tolódnak. A szomszédos méretszövegek ugyancsak eltolódnak oldalirányban.
• Ha nincs elegendő hely az oldalirányú eltoláshoz, a szövegek függőlegesen felfelé tolódnak, soronként.

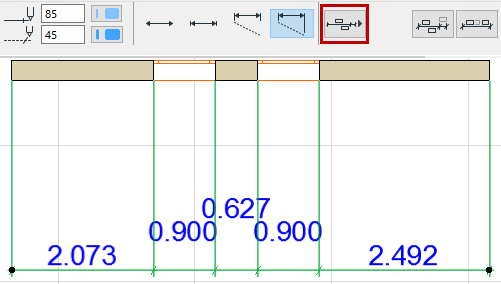

• Flexibilis (alapértelmezett beállítás): Ez az eljárás kifinomultabb a klasszikus opciónál: automatikus igazítás történik akkor is, ha a méretszöveget manuálisan helyezik át, illetve ha az több sorból áll.
• A méretszövegek vízszintesen, a mért szakasz közepén helyezkednek el.
• Ha túl szűk a hely, a méretszövegek oldalra tolódnak. (A szomszédos szövegek a helyükön maradnak.)
• Ha nincs elegendő hely az oldalirányú eltoláshoz, a szövegek függőlegesen tolódnak el.





Ennél a módszernél további két opció alkalmazható:

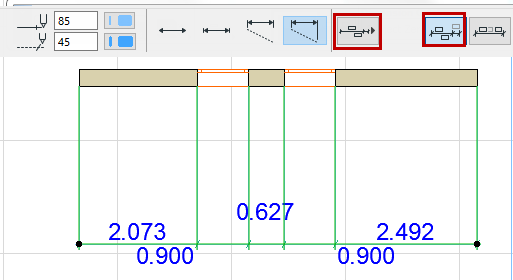

• Engedélyezés méretvonal alatt: Az igazításkor a szövegek a méretvonal alá és fölé is kerülhetnek.

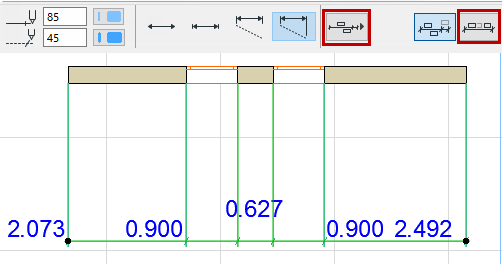

• Egybeeső szövegek mozgatásának engedélyezése: Amikor a méretszöveg oldalra tolódik, a szomszédos méretszövegek szükség esetén ugyancsak oldalra tolódhatnak (a maradék hely közepére).

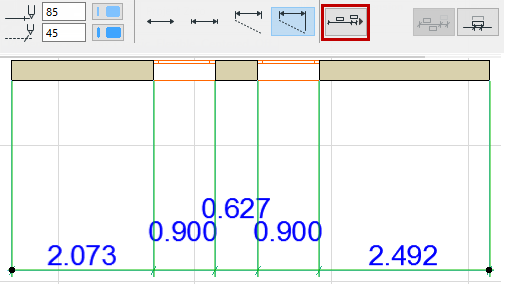

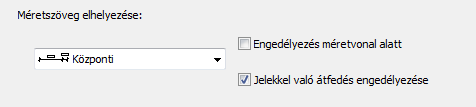

• Központi:
• Minden méretszöveg a mért szakasznak pontosan a közepén helyezkedik el. Semmi nem tolódik oldalra.
• Ha nincs elegendő hely, függőlegesen tolódnak el.









• Engedélyezés méretvonal alatt: Az igazításkor a szövegek a méretvonal alá és fölé is kerülhetnek.
• Jelekkel való átfedés engedélyezése: A szövegek és a méretezési jelölők átfedhetik egymást. (Kikapcsolt opció esetén a szövegek igazítása függőlegesen történik, elkerülve a jelölőkkel való ütközést.)

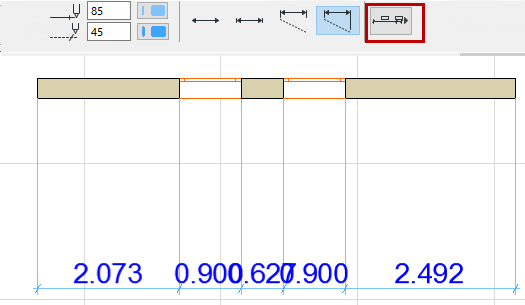

• Ki: Nincs automatikus igazítás az olvashatóság javítása érdekében.

  Az összes szöveg egyetlen sorba kerül, közvetlenül a méretvonal fölé, az olvashatóság figyelembe vétele nélkül.
