Modul fájl (.mod) fájl létrehozása

A modul fájl (.mod) egy egyszerűsített tervfájl, amely elhelyezhető kapcsolt modulként vagy beolvasztható a tervbe.

  • A modul fájlba menthető a terv összes eleme vagy csak a kijelölt elemek és szintek.
  • A .mod fájl csak a modell és az alaprajz adatait tartalmazza.
  • A .mod fájl tartalmazza a beágyazott tárgyakat, azonban a Metszet/Homlokzat/BF, Munkalap/Részlet, ill. 3D Dokumentum adatait nem.
  • A .mod fájl csak a címkékben használt jelkulcsokat tartalmazza
  • A .mod fájl csak azokat az attribútumokat tartalmazza, amelyeket az elemek ténylegesen használnak. Így egy .mod sokkal kisebb, mint egy .pln fájl
  • A Modul mentése fájlként parancs .mod formátumban menti a kapcsolt modult.
    Megjegyzés: A terv több PLN fájlra osztható (a modul formátumú fájlokkal ellentétben). Lásd Kijelölés mentése PLN formátumban .

Az alábbi szakasz témái:

Mentés .mod fájlként – az alaprajzról

Nézet mentése .mod fájlként – a Publikálóból

Modul mentési beállításai

Mentés .mod fájlként – az alaprajzról

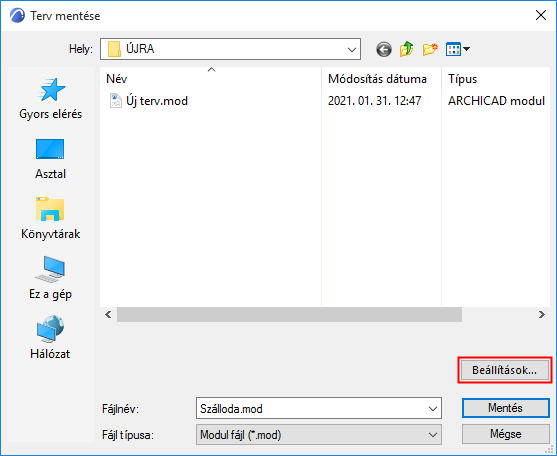

  1. Használja az alaprajzon a Fájl > Mentés másként lehetőséget, és válassza a .mod fájlformátumot.

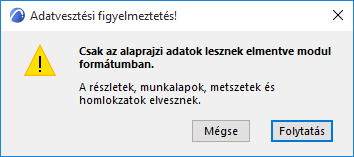

  2. A program jelzi, hogy a modulfájlban csak az alaprajzi adatok lesznek elmentve.

  3. A modulfájl létrehozásához és a párbeszédablak bezárásához kattintson az OK gombra.

Nézet mentése .mod fájlként – a Publikálóból

Az alaprajzról mentett nézetek esetén elérhető.



Kattintson a Beállítások lehetőségre, és adja meg, mely szintek és elemek kerüljenek a modulba. (Lásd lentebb.)

Modul mentési beállításai

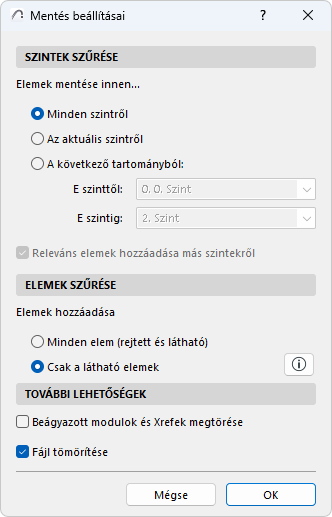

Kattintson a Beállítások lehetőségre a Mentés másként... párbeszédablakban. Ekkor megnyílik a Mentés beállításai panel.

SaveModuleOptions.png   SaveMultistoryModule.png

SZINTEK SZŰRÉSE

  • Az alapértelmezett beállítás a Minden szintről.
  • Választhatja az aktuális szintet, vagy több Adott szintet is, így csak azok kerülnek be a modul fájlba.. A választott tartományba eső összes elem a modul része lesz.
  • Más szintek megjelenített elemeinek hozzáadása: Ha az Aktuális szintről vagy a Tartományból lehetőséget választotta, akkor ezzel az opcióval beállíthatja, hogy a program azokat az elemeket is mentse, amelyek honszintje kívül esik a modul szinttartományán, de mégis meg vannak jelenítve az adott szinteken, mert a Megjelenítés ezen szinteken vezérlőjénél a Minden kapcsolódó szinten lehetőség van beállítva.

ELEMEK SZŰRÉSE

Válassza ki, hogy az alaprajz összes elemét vagy csak a látható elemeket kívánja-e menteni.

  • Minden elem (rejtett és látható): A mentett modul tartalmazza az alaprajzon lévő összes tervelemet azok Átépítési vagy Opció állapotától függetlenül.
  • Csak a látható elemek: A mentett modul csak olyan elemeket tartalmaz, amelyek
  • látható fólián találhatók
  • a részleges szerkezetmegjelenítés beállításai alapján láthatók
  • aktív tervopciókon találhatók
  • az átépítési állapotuk alapján meglévő elemek

Beágyazott modulok és Xrefek megtörése

Ha a modulfájl tartalmaz beágyazott kapcsolt modulokat és/vagy XREF-eket, és ezek forrásfájljai már nem érhetők el, vagy már nincs rájuk szükség, akkor e jelölőnégyzet bejelölésével törölheti a kapcsolatokat.

Lásd Modul elhelyezése.
