Nyomvonalelem megjelenítése: alaprajzi és metszeti, modell megjelenítés

Állítsa be az alaprajzi megjelenítést az épületgépészeti nyomvonalhoz.



Megjelenítés ezen szinteken

  • Adja meg, hogy mely szinteken jelenjen meg az épületgépészeti nyomvonal. Az alapértelmezett beállítás az összes épületgépészeti elemnél: „Minden kapcsolódó szinten” (ahol a nyomvonal fizikailag megtalálható).

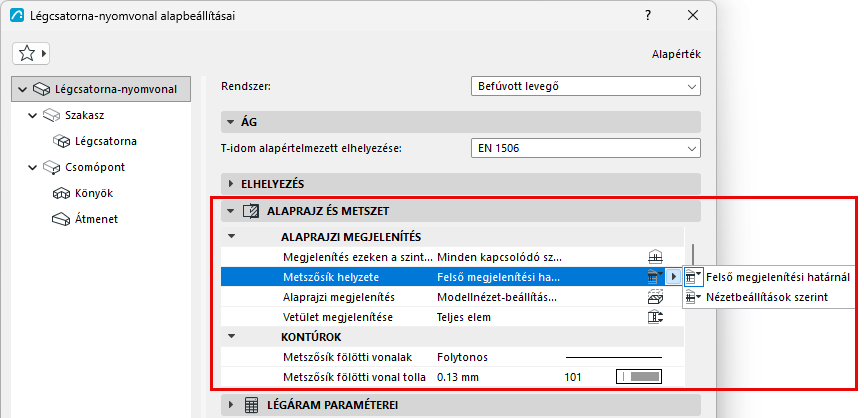

Metszősík helyzete

Adja meg, hogyan jelenjen meg az épületgépészeti nyomvonal az alaprajzi metszősík beállításai alapján.

Megjegyzés: Ez a vezérlés csak a támogatott épületgépészeti elemekre vonatkozik - például az MEP Library.libpack elemekre. Más MEP (Épületgépészeti)-elemek egységes megjelenésűek, függetlenül attól, hogy mely szinteket keresztezik.

Például az ábrázolt nyomvonalhoz különböző alaprajzi megjelenítések tartozhatnak:

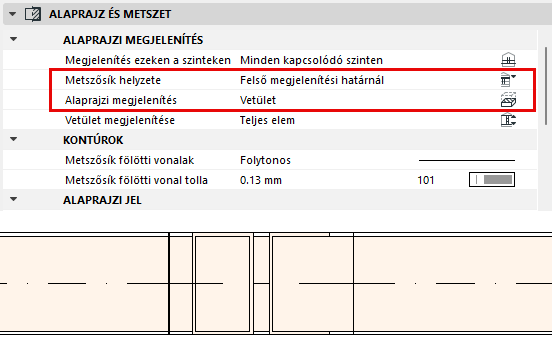

  • Felső megjelenítési határ: Az épületgépészeti nyomvonal elmetszése a felső megjelenítési határon (az alaprajzi metszősík beállításai szerint)

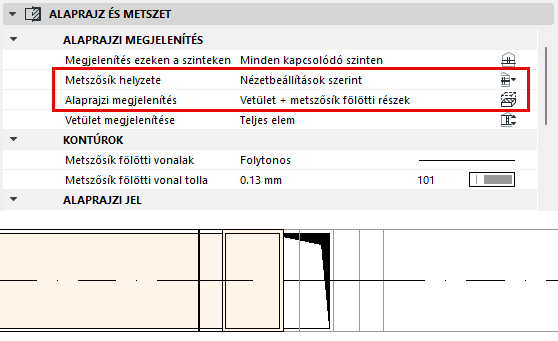

  • Nézetbeállítások szerint: Az épületgépészeti nyomvonal elmetszése az alaprajzi metszősík magasságában

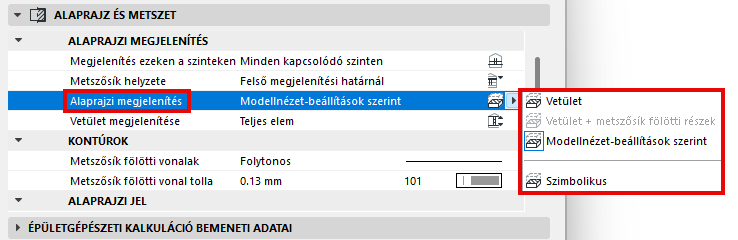

Alaprajzi megjelenítés


  • MNB szerint: Alkalmazza a Modellnézet-beállítások panel „Épületgépészeti beállítások” szakaszának beállításait. (Lásd Modellnézet-beállítások az épületgépészeti elemekhez.)
  • Vetület: az alaprajzi metszősíktól a „Mutatás lefelé eddig” síkig + metszet jel
  • Vetített, a felette lévő résszel: az alaprajzi metszősíktól a „Mutatás lefelé eddig” síkig + metszet jel, valamint a „Mutatás felfelé eddig” síktól az alaprajzi metszősíkig (akkor elérhető, ha a metszősík helyzetének beállítása „Nézetbeállítások szerint”)
  • Szimbolikus: a „Mutatás lefelé eddig” síktól a „Mutatás felfelé eddig” síkig, vetített vonalú kontúrral és tengellyel
  • A vetítési lehetőségekhez lásd: Vetület megjelenítése

Alaprajzi jel: kitöltések, vonalak és felület

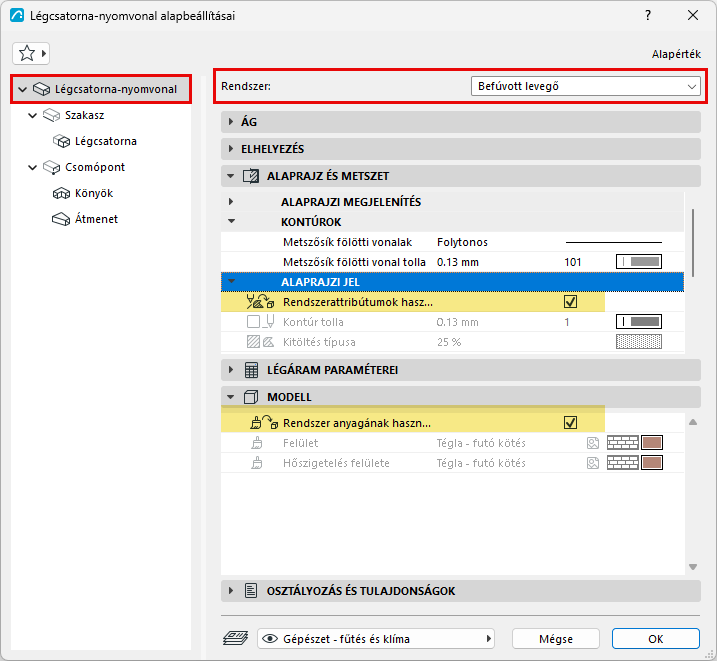

Alapértelmezés szerint a nyomvonal a párbeszédpanel tetején kiválasztott épületgépészeti rendszer attribútumait használja: a „Rendszerattribútumok használata” négyzet alapértelmezés szerint be van jelölve. A rendszerattribútumok beállításainak helye: Épületgépészeti rendszerek .


  • Az épületgépészeti rendszer attribútumainak felülírásához ennél a nyomvonalnál: törölje a „Rendszerattribútumok/felületek használata” négyzet jelölését a helyi vezérlők aktiválásához. Ezután állítsa be a kívánt attribútumokat ehhez a nyomvonalhoz.
