Épületgépészeti rendszerek
Az épületgépészeti rendszerek tervattribútumok. Hozzon létre épületgépészeti rendszereket és mentse el őket, majd alkalmazza őket az épületgépészeti modell elemeire a megjelenítésük szabályozásához. Minden egyes épületgépészeti rendszerhez állítsa be a szabványoknak megfelelő kitöltéseket, vonalakat és felületeket.
Épületgépészeti rendszerek párbeszédablak
A párbeszédablakot a következő módon nyithatja meg:
- Tervezés > Épületgépészeti rendszerek
- Beállítások > Elemattribútumok > Épületgépészeti rendszerek
- Épületgépészeti rendszerek parancsikon az épületgépészeti eszközsávon
- Épületgépészeti rendszerek parancsikon a rendszerböngészőből

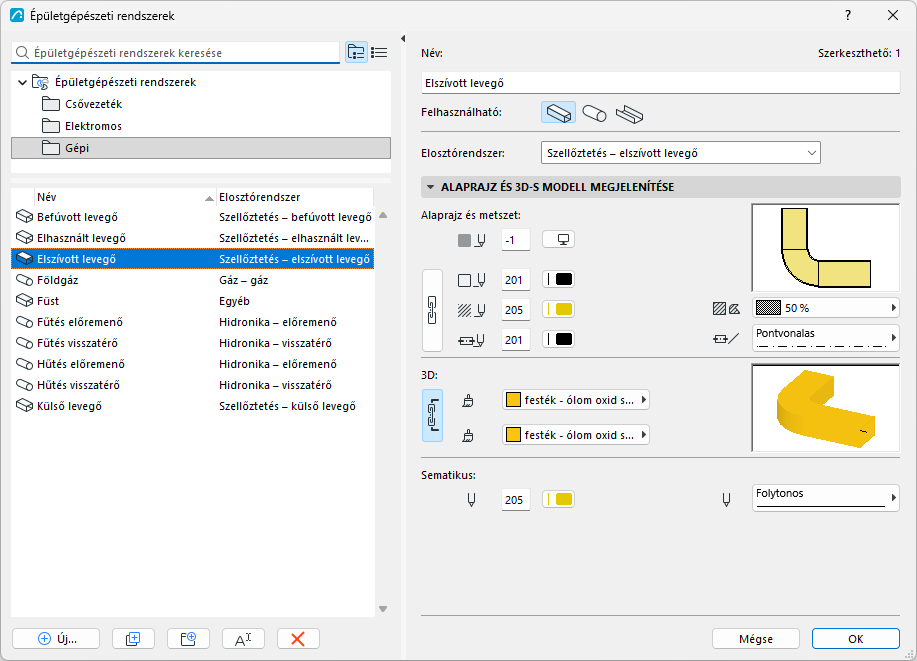

A bal oldalon a terv Épületgépészeti rendszer attribútumai vannak listázva. Létrehozhat ilyeneket, illetve duplikálhatja és átnevezheti őket. Egyszerű húzással rendezheti őket mappákba.
Minden kijelölt Épületgépészeti rendszer adatait a jobb oldalon szerkesztheti.
Az Épületgépészeti rendszerek párbeszédablak parancsai a többi attribútuméihoz hasonlóak. Lásd: Az attribútum párbeszédpanelek használata.
Használható (elvezetéstípus)

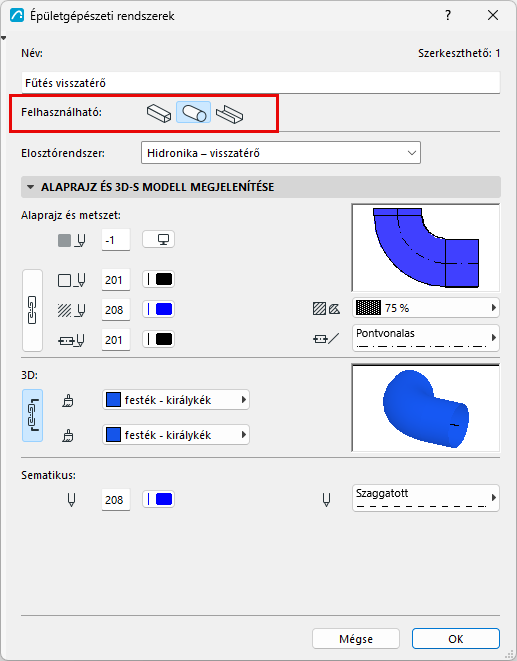

Minden épületgépészeti rendszer egy konkrét nyomvonaltípus által használható: Légcsatorna, Cső vagy Kábel. Minden egyes épületgépészeti rendszernél kattintson az egyik ikonra a nyomvonaltípus kiválasztásához.
Elosztórendszer hozzárendelése
Válasszon egy elosztórendszert a listából. Egy elosztórendszer hozzárendelésével tovább osztályozza az épületgépészeti rendszert (pl. jelzi az áramlási irányt), és egyértelmű meghatározást biztosít a terven együttműködő többi résztvevő számára.
Az elérhető elosztórendszerek a kiválasztott nyomvonaltípustól (Légcsatorna, Cső vagy Kábel) függően változnak. Az elosztórendszerek készlete állandó, és nem szerkeszthető.
Alaprajzi, 3D és sematikus megjelenítés szerkesztése
Az Alaprajz és 3D-s modell megjelenítése panelen: A vezérlőkkel beállíthatók az aktuális épületgépészeti rendszer kitöltései, vonalai és felületei.
A dedikált vezérlővel külön színt és vonaltípust állíthat be a Sematikus megjelenítéshez.
Lásd még: Modellnézet-beállítások az épületgépészeti elemekhez
Épületgépészeti rendszer hozzárendelése egy nyomvonalhoz vagy épületgépészeti elemhez
- Az épületgépészeti nyomvonalhoz: A nyomvonal beállítások párbeszédpanel tetején minden nyomvonalhoz hozzá van rendelve egy Épületgépészeti rendszer. Lásd Elvezetési beállítások – Elágazás, Pozicionálás, Szigetelés .
- Szükség esetén a hozzárendelt Épületgépészeti rendszer attribútumokat felülírhatja a nyomvonal szintjén – lásd: Nyomvonalelem megjelenítése: alaprajzi és metszeti, modell megjelenítés.
- Nyomvonal csatlakoztatása egy önálló épületgépészeti tárgyhoz: a nyomvonal automatikusan „örökli” a tárgy csatlakozási pontjának épületgépészeti rendszerét.
- Lezáráshoz, Kiegészítőhöz vagy Berendezéshez: Az épületgépészeti rendszert az elembeállításokban rendelheti hozzá, az Egyéni beállítások panelen (Általános vagy Csatlakozások lap).

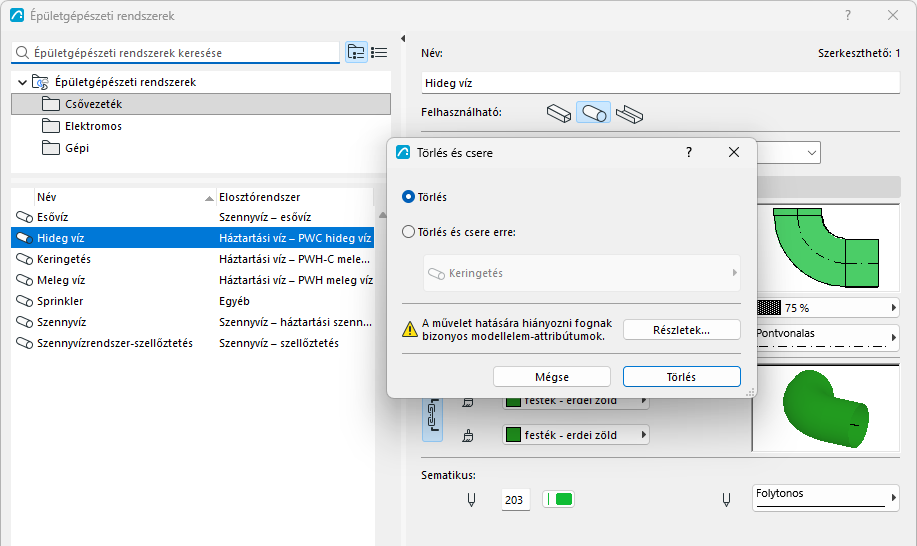

Épületgépészeti rendszer törlése/cseréje
Lásd Attribútumok törlése.
Ha az épületgépészeti rendszerhez elemek lettek hozzárendelve, a törlése hiányzó attribútumokat eredményez. Ennek elkerülése érdekében a törölt épületgépészeti rendszert egy másikra cserélheti, amely ezután hozzá lesz rendelve az elemekhez.
