Mérettáblázatok felállítása szegmens, könyök, elágazás, átmenet számára

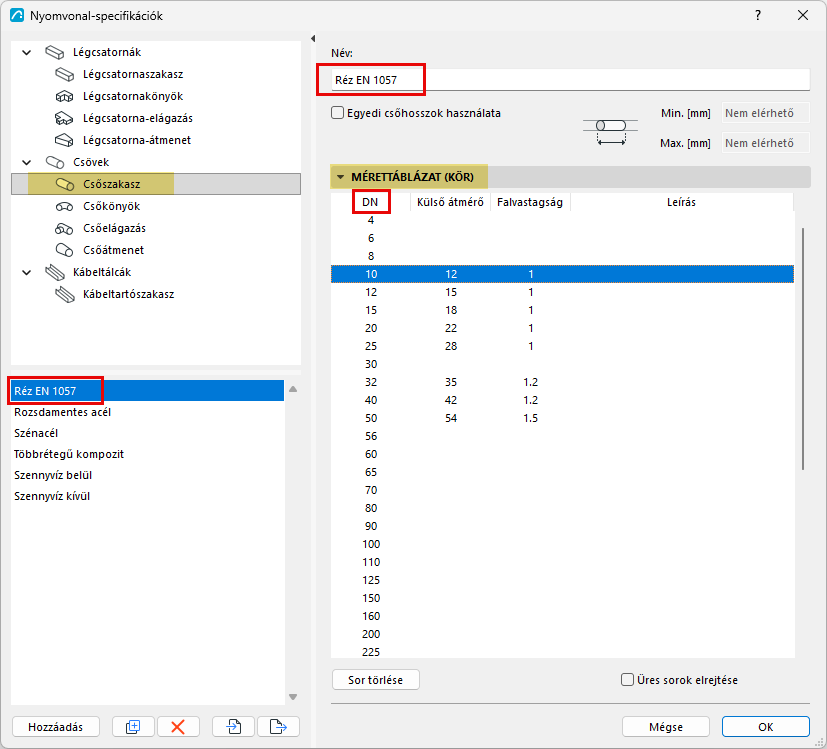

Válasszon ki egy épületgépészeti elemtípust a Vonalvezetési specifikációknál. Itt létrehozhatók és módosíthatók a kapcsolódó előre megadott mérettáblázatok.
- A felsorolt elemek (pl. DN elemek) a hivatkozáskészletből származnak. (lásd Hivatkozáskészletek létrehozása csatornákhoz és csövekhez)
- Szükség szerint adja meg a kívánt méreteket.
- Az épületgépészeti elemtípushoz több előre beállított mérettáblázat tartozhat – további táblázatok készítéséhez kattintson a Hozzáadás vagy a Duplikálás gombra lehetőségre.
- Néhány sor üres lehet, ha nem használja a hozzájuk tartozó elemet. Jelölje be az „Üres sorok elrejtése” opciót, hogy csak a használt elemek jelenjenek meg.
- Duplikálhat és szerkeszthet bármely méretadatokat tartalmazó táblázatot, ezzel új elemeket hozhat létre és módosíthatja az értékeiket.
Egyedi hosszok használata

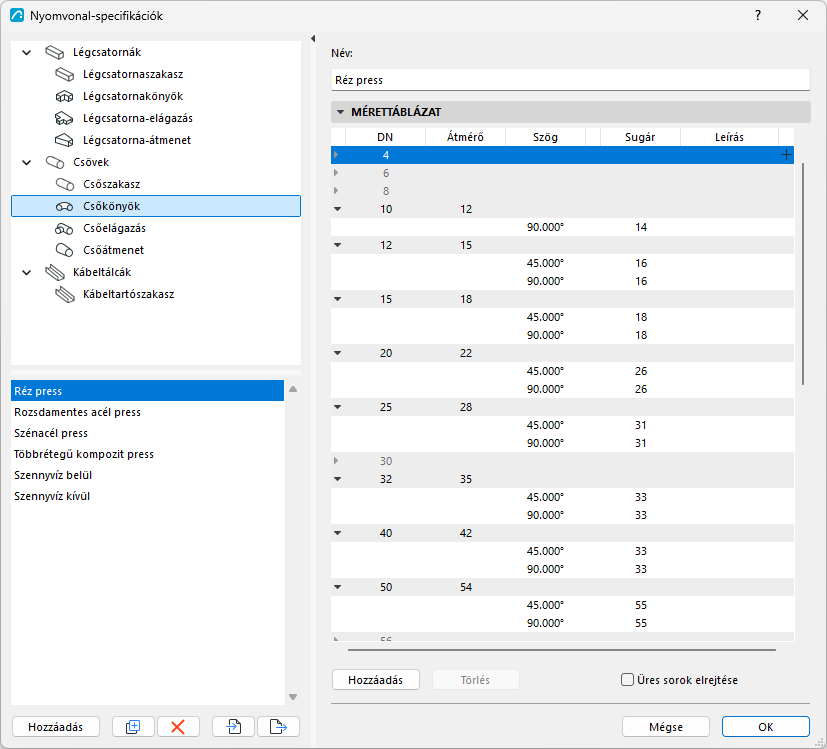

Szöghajlítások meghatározása
A csövek vagy csatornák könyökeinek és elágazásainak bármely szabványos szög paraméterét konfigurálhatja.
Ág méreteinek megadása
Az ágméretek több részből állnak:
