Szellőzési adatok

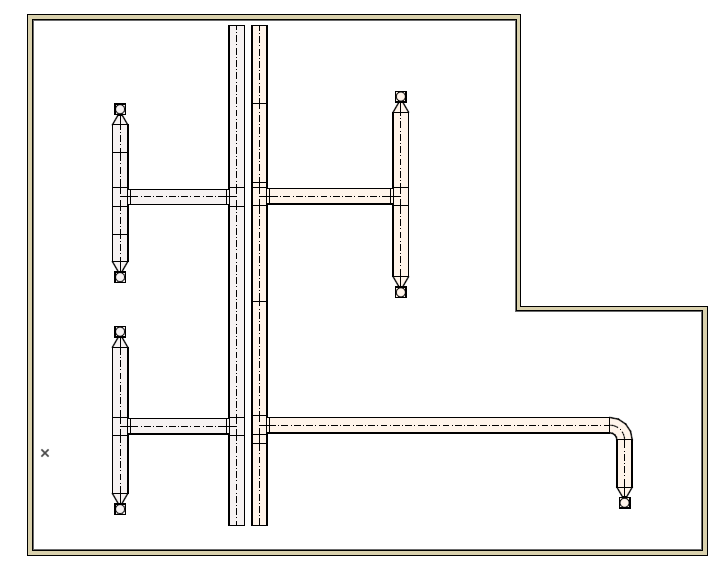

- Szellőzőrendszer létrehozása az csatorna elemek használatával

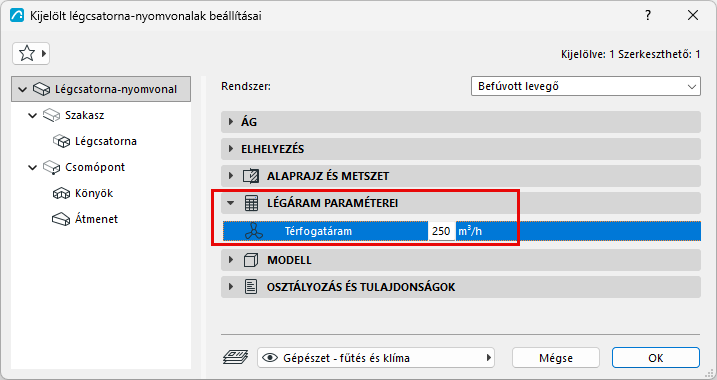

- A csatornaelvezetések és lezáráselemek esetén (a beállítások párbeszédpanelben vagy az Infótáblában)
- Adja hozzá a szellőztető rendszereket a Rendszerböngészőhöz (lásd: Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz)

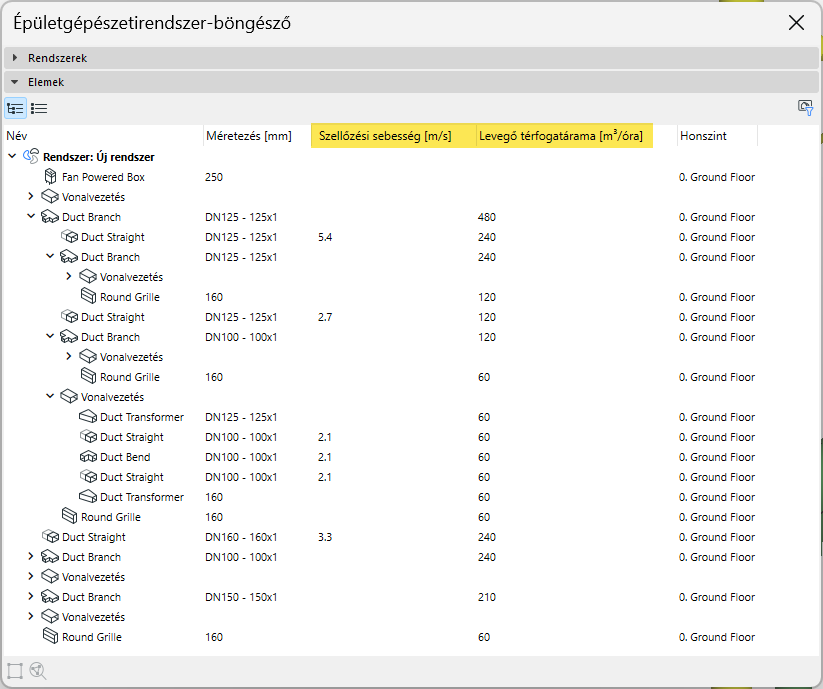

- Ellenőrizze a rendszer számításait a böngészőben: Válasszon ki egy rendszert a böngésző felső felében az annak elemeire vonatkozó méretadatok és számítások megtekintéséhez, amelyek alul láthatóak
- A térfogatáramok értéke a rendszer kezdőpontjáig összeadódik
- A sebességet a rendszer kiszámítja a nyomvonalak és szakaszok esetében
Ezek az adatok az elemek méretein, valamint a lezárás elemekhez és a nyitott csatornaelvezetéshez megadott térfogatáram-adatokon alapulnak.

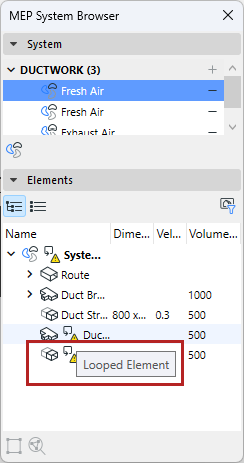

Megjegyzés: Ha a rendszerben hurok keletkezik, a térfogatáram és a sebesség nem számítható ki. Az ilyen hurkokat a Rendszerböngésző jelzi.
- Csatorna méreteinek optimalizálása: Szükség szerint módosítsa a méreteket a csatornaoptimalizáló eszközzel, a rendszerböngészőben megjelenő adatok alapján.
Ezeket az adatokat a rendszer minden részénél megjelenítheti címkék és listák segítségével.
Gondjai vannak az épületgépészeti adatok megjelenítésével?
Néha előfordul, hogy a (pl. címkéken és konszignációkban) megjelenített adatok nem frissülnek. Ebben az esetben:
- A számítás elindításához győződjön meg róla, hogy hozzáadta a rendszert a Rendszerböngészőhöz (lásd: Épületgépészeti rendszer hozzáadása a rendszerböngészőhöz )
- Ha semmi nincs kijelölve a tervben, használja a helyi menü következő parancsát: Épületgépészeti tulajdonságok újraépítése
