Egyéni épületgépészeti elem létrehozása
Ezzel a funkcióval modellezhet egy egyéni 3D épületgépészeti objektumot akkor is, ha az nem áll rendelkezésre a könyvtárában – például egy adott szelepet vagy szerelvényt, amely megfelel a szükséges méreteknek és csatlakozási logikának.
- Az alaprajzon vagy a 3D ablakban bármelyik szerkezeti elem (pl. Fal, Födém, Tárgy, épületgépészeti elem) használható az egyéni épületgépészeti elem modellezéséhez.

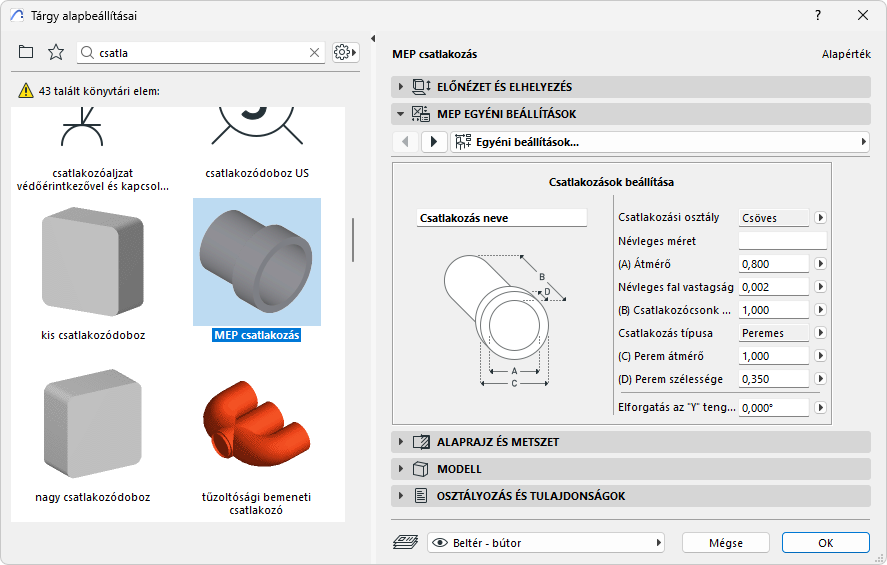

- Ha az egyéni épületgépészeti elemnél egy vagy több csatlakozás szükséges, használja az épületgépészeti csatlakozás tárgyat az elem részeként. Ez az épületgépészeti könyvtárból érhető el:
- A 3D ablakból:
- Használja a Fájl > Könyvtári elemek > Kijelölés mentése mint > Épületgépészeti elem parancsot
- Kattintson az Épületgépészeti elem... parancsra az Épületgépészeti eszközsoron

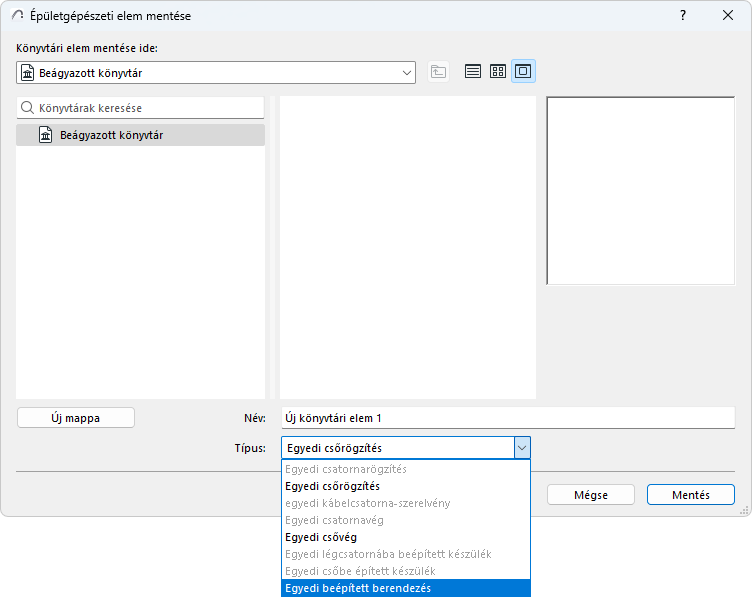

- A megjelenő párbeszédablakban: adja meg a fájlnevet és a tárgy célhelyét.
- Válasszon egy altípust a legördülő Típus listából.
Megjegyzés: Az altípusok elérhetősége az egyéni épületgépészeti elemben található csatlakozási tárgyak számától és típusától függ. Ha az elem csak egy kapcsolatot tartalmaz, a szerelvény és nyomvonalba illeszthető altípusok (amelyekhez több egy egyenesbe eső csatlakozás szükséges) itt nem elérhetők. - Kattintson a Mentés gombra. Az új épületgépészeti tárgy a választott altípus Eszköz beállításainál elérhető.
