Egyéni épületgépészeti jel létrehozása

Számos épületgépészeti elemhez beépített alaprajzi jelek is rendelkezésre állnak.

Megjegyzés: A Modellnézet-beállítások segítségével jelképes vagy vetített formában jelenítheti meg az épületgépészeti elemeket az alaprajzon: lásd: Épületgépészeti elemek szimbolikus ábrázolása)

Ha egyéni jelet szeretne használni, szerkesztheti a beépített jelet, vagy sajátot is rajzolhat.

Megjegyzés: Az egyéni épületgépészeti jelek használhatók a csőlezárásokkal, cső tartozékokkal és berendezésekkel.

Itt van például egy csőszelep beépített jele.



A következőképpen hozhat létre egy fogantyúval ellátott szelepjelet:

  1. Alkalmazza az alábbiak egyikét:
    • Másolja a meglévő alaprajzi jelet, és illessze be egy munkalapra (vagy alaprajzra)
    • Rajzoljon egy új jelet alaprajzi rajzelemek (pl. vonalak, kitöltések) használatával
  2. Válassza ki az új jel rajzát.

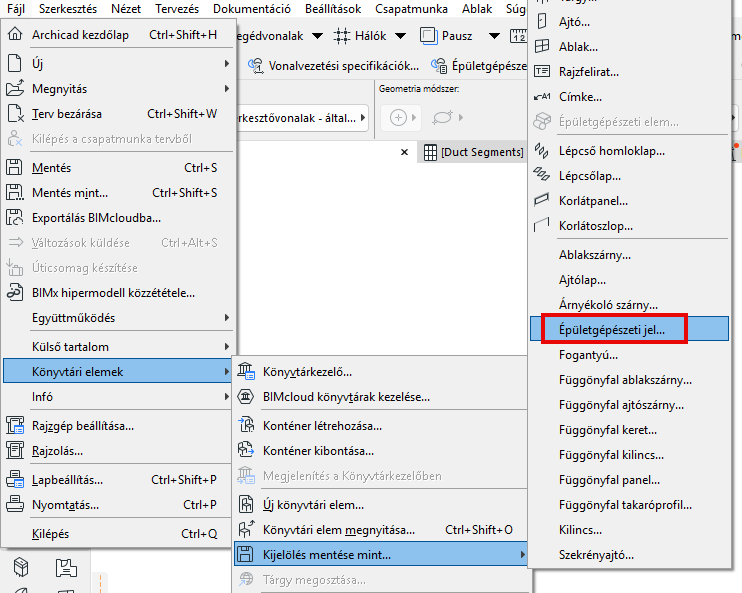

  3. Használja a Fájl > Könyvtári elemek > Kijelölés mentése mint... > Épületgépészeti jel menüpontot.

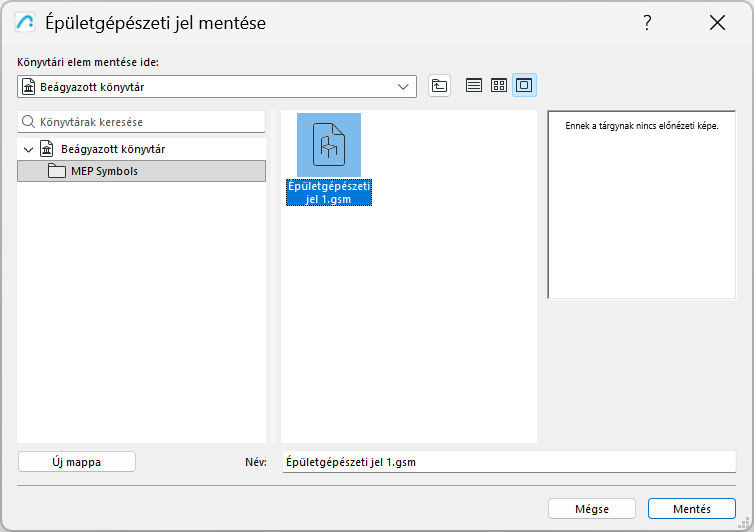

  4. Adja meg a fájl nevét és helyét, majd kattintson a Mentés gombra.
    • Az alapértelmezett hely a Beágyazott könyvtár, de ha nagy mennyiségű épületgépészeti jellel rendelkezik, hasznos lehet névvel ellátott almappákba rendezni azokat.

  5. A modellben válassza ki a cserélni kívánt épületgépészeti tárgyjelet (például ezt a szelepet), és nyissa meg annak Tárgy beállításai párbeszédpaneljét.

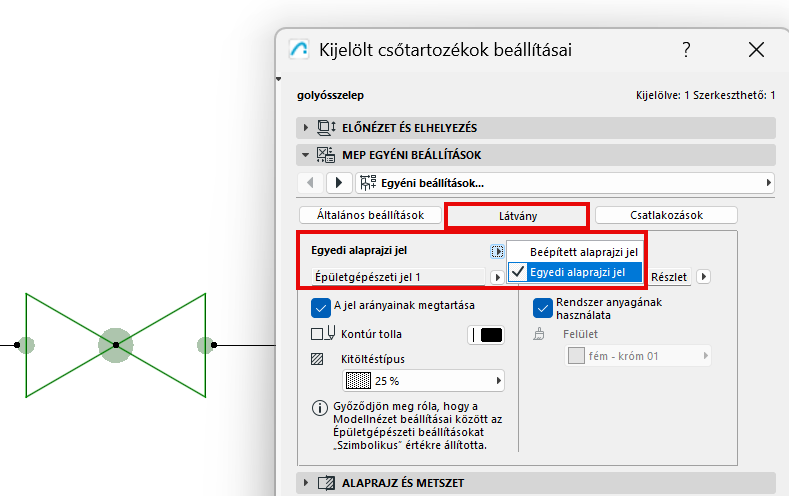

  6. Az épületgépészeti egyéni beállítások oldalon lépjen a Vizualizáció lapra.

    A Beépített alaprajzi jel helyett válassza az Egyéni alaprajzi jelet.

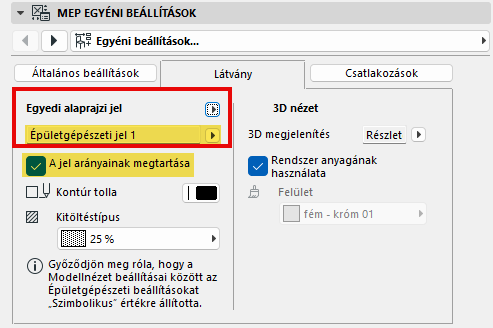

  7. A felugró ablakban válassza ki az elmentett Egyéni épületgépészeti jelet.
    • A Jel arányainak megtartása jelölőnégyzet alapértelmezés szerint be van jelölve a torzítás elkerülése érdekében a tárgy megjelenítésekor

  8. A szelep mostantól az egyéni épületgépészeti jellel jelenik meg.


Szükség esetén az egyik fogópont húzásával méretezze át a jelet grafikusan.

Videó megtekintése: Egyéni jel létrehozása

Állítsa be az egyéni jel igazítását – használja az eltolási paramétereket

Ha az új jel nem megfelelően van elhelyezve a tervben:

  1. Jelölje ki a jelet.
  2. Nyissa meg a Kijelölt tárgyak beállításait.
  3. Válassza az Épületgépészeti egyéni beállítások lehetőséget, és nyissa meg a Minden paraméter listát.

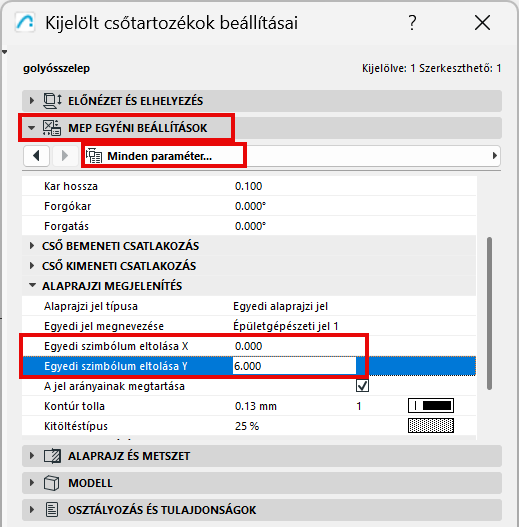

  4. Használja az Egyéni jel X és Y irányú eltolása paramétert a tárgy helyzetének beállításához.
