Modellszűrő IFC exportáláshoz

Fájl > Együttműködés > IFC > IFC fordítók

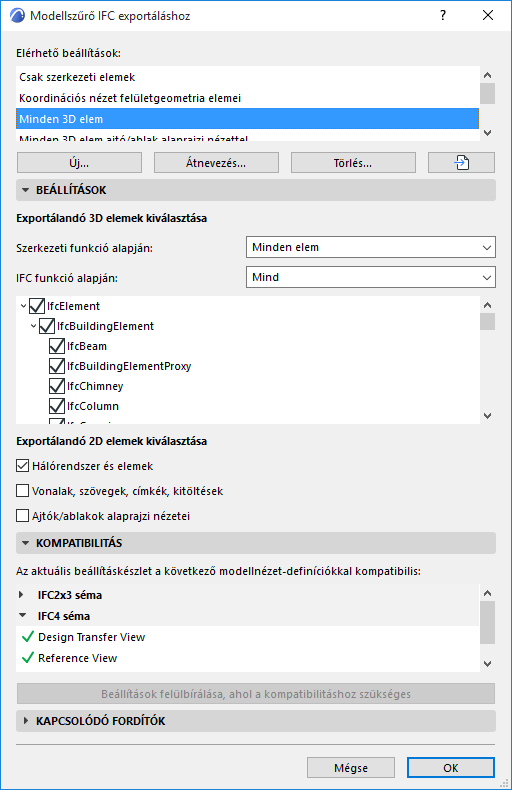

Válasszon exportáló fordítót, és nyissa meg a Modellszűrő beállításkészletet.

Exportálandó 3D elemek kiválasztása

Ez a szűrő határozza meg, hogy mely 3D-s elemek legyenek exportálva IFC-be. Szűrhet az elemek szerkezeti funkciója és/vagy IFC funkciója szerint.

• Szerkezeti funkció alapján

  Ez egy kiegészítő szűrő a lent beállított IFC funkció szűrőhöz.

  • Ez a szűrő az elem „Szerkezeti funkció” kategóriáját veszi figyelembe, amely lehet tartószerkezeti vagy nem tartószerkezeti. Ez a jellemző minden elem esetén megadható az Elembeállítások Osztályozás és tulajdonságok paneljén.
  • A „Csak tartószerkezeti elemek” szűrővel csak azok az elemek lesznek exportálva az IFC-be, amelyek a „Tartószerkezeti elem” osztályba tartoznak (a helyiségekkel kiegészítve).
  • „Mind” esetén a modell összes eleme részt vesz a folyamatban
  • „Szerkezeti” esetén csak az épület szerkezeti elemei vesznek részt a folyamatban
  • „MEP” esetén csak a gépészeti elemek (IfcDistributionElement) vesznek részt a folyamatban.

    Lásd az egyes funkciószűrők pontos összetételét a lenti falistában. A szűrő módosításakor „Egyedi” szűrő jön létre.

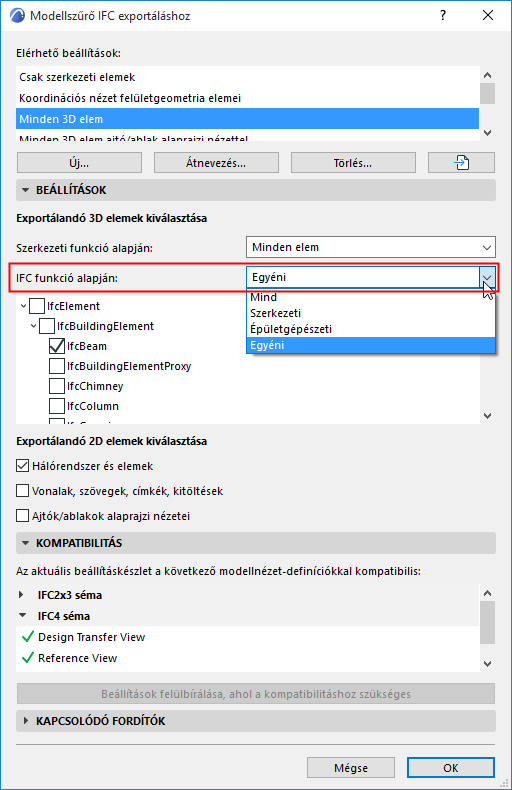

• IFC funkció alapján
  Megjegyzés: Az elem IFC funkcióját a Típusmegfeleltetés beállításkészlet határozza meg.

Exportálandó 2D elemek kiválasztása

• Hálórendszer és elemek: Jelölje be ezt az opciót, ha az exportált fájlban látni kívánja a hálóelemeket és a hálórendszer tagjait.

  A hálóelemek az IFC struktúrában IfcGrid elemként jelennek meg.

• Vonalak, szövegek, címkék, kitöltések: Jelölje be ezt az opciót, ha ezeket a 2D elemeket, valamint az összes méretezési típust exportálni kívánja.
• A 2D-s elemek az IFC struktúrában IfcAnnotation elemként jelennek meg.
• A méretezések vonalakra és szövegekre lesznek szétbontva, mivel az IFC2x3 szabvány dokumentáció nem foglal magában méretezési elemeket.
• A 2D elemek megjelenése az exportált fájlban az „IFC mentési beállítások” alatt található „Exportálandó elemek” szűrőtől is függ : ha éppen egy 3D nézet aktív, a 2D elemek csak akkor választhatók ki, ha a szűrőnél a „Teljes terv” lehetőség van bejelölve. (Lásd Modell szűrése exportáláskor .)
• Az IFC4 referencianézetnél nincsenek engedélyezve a megjegyzések. Az IFC4 referencianézet kompatibilitása érdekében ne jelölje be ezt a négyzetet.
• Ajtók/ablakok alaprajzi nézetei: Jelölje be ezt a négyzetet, ha a 3D modell geometriája mellett az ajtók és az ablakok alaprajzi jeleit is exportálni kívánja. Ez hasznos funkció, amennyiben a célprogram felismeri ezeket az adatokat, és képes megfelelően megjeleníteni például az ajtók nyitási irányát.
