Modell szűrése exportáláskor

IFC mentési beállítások: Exportálandó elemek

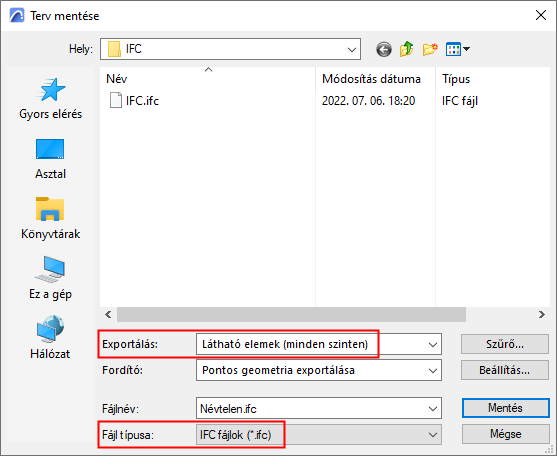

1. Használja a Fájl > Mentés mint menüpontot.
2. Adja meg az IFC fájl formátumát.





3. Válasszon egy lehetőséget az Exportálás mezőben:

• Csak kijelölt elemek az aktuális nézetre vonatkozóan (ez a beállítás csak akkor elérhető, ha az aktuális nézetben vannak kijelölt elemek)
• Látható elemek (minden szinten) Alaprajzi nézetből történő mentéskor dönthet úgy, hogy csak az aktuális szinten lévő látható elemeket exportálja. A láthatóság a megjelenítési beállításoktól függ (Fóliák, Részleges szerkezetmegjelenítés stb.).
• Teljes terv, a kijelölt opcióktól és a fóliabeállításoktól függetlenül.

  Megjegyzés:

  • A 2D rajz típusú elemek, a megjegyzés elem vagy a hálóelemek exportálásához nem elegendő a fenti szűrők feltételeinek teljesítése (pl. kijelölt vagy látható elemek exportálása), hanem külön engedélyezni kell az elemek exportálását a fordító beállításainál. ( Lásd Exportálandó 2D elemek kiválasztása .)
  • A Publikáló minden esetben a látható elemeket exportálja, az alkalmazott IFC exportáló fordítónál megadott Modell szűrése beállításoktól függetlenül.

IFC mentési beállítások: Modellszűrő

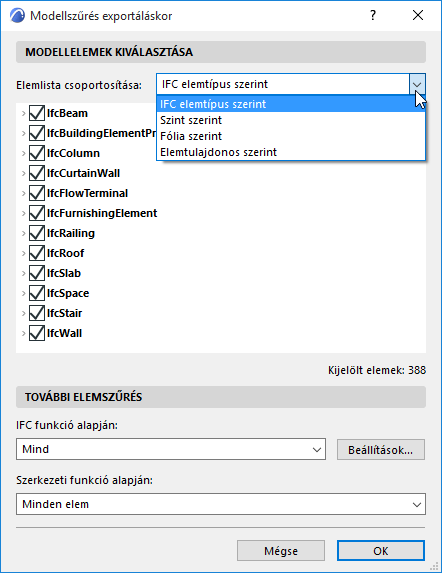

Kattintson a Szűrő gombra a Mentés párbeszédablakban a párbeszédpanel megnyitásához.

A lista használatával tovább szűrheti az exportált elemeket.

Elemlista csoportosítása

Az egyszerűbb szűrés érdekében rendezze vagy csoportosítsa a lista elemeit az alábbiak szerint:

• IFC elemtípus szerint
• Szint: Elemek listázása a szintjük elhelyezkedése szerint
• Fólia: az IFC elemtípusok és elemek fólia szerint vannak listázva.
• Elemek tulajdonosa: az elemtípusok és elemek listázása a létrehozójuk szerint történik. (Exportáláskor a program úgy kezeli az elemeket, mintha egyetlen tulajdonoshoz tartoznának.)

  Lásd még: Megjegyzés az elem tulajdonosával kapcsolatban.

További elemszűrés

Szükség esetén szűrje tovább az elemeket IFC funkció vagy szerkezeti funkció alapján.
