Falvég eszköz beállításai

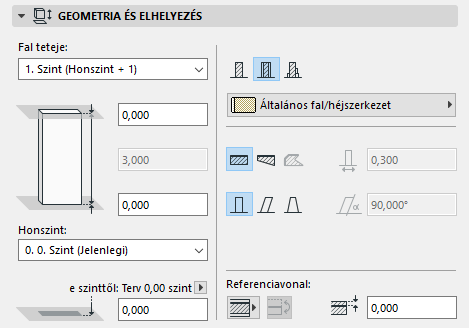

Fal geometriája és elhelyezése panel

Alapértelmezés szerint:

• A fal teteje az eggyel magasabb szinthez kapcsolódik
• A honszint az aktuális szint.

Azt a szintet nevezzük honszintnek, amelyhez a fal alja kapcsolódik, de a fal alját bármelyik irányban eltolhatja.

Ezen értékek bármelyikének módosításához és a fal elem geometriájának illetve komplexitásának definiálásához használja az itt található vezérlőket.

Fal teteje: Ezzel a vezérlővel megadhatja a fal felső kapcsolatát a honszintjéhez viszonyítva (Honszint+1, Honszint+2 stb.) vagy állandó magasságú fallá teheti (válassza a „Nem kapcsolt” lehetőséget).

Ha később módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt falak magassága automatikusan követi a módosítást.

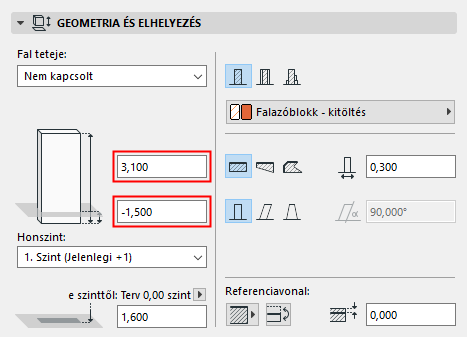

• Beállíthat egy eltolási értéket a fal teteje és a felső kapcsolódó szint között (a fal magassága megfelelően változik). Az eltolási érték lehet pozitív, negatív vagy nulla.

  Az eltolási érték mező nem érhető el, ha a falnak nincs felső kapcsolata.





 Fal magassága: Adja meg a fal teljes magasságát (Felső kapcsolattal rendelkező fal esetén ez a mező nem szerkeszthető.)

• A Fal magassága értéket befolyásolja az alsó és felső eltolási érték, ha van ilyen.

Honszint

Lásd Honszint.

Alsó magasság [a referenciaszinttől]

Meghatározza a Fal referenciavonalának aktuális magasságát a hivatkozási szinttől számítva (alapértelmezés szerint a hivatkozási szint a Terv 0,00 szint).

Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.

Note:

• A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüben állíthatók be.
• Ez az érték nem határoz meg kapcsolatot, hanem egy számított érték. Ha megváltoztatja a referenciaszintet, a fal aljának helyzete nem változik meg.

Falszerkezet

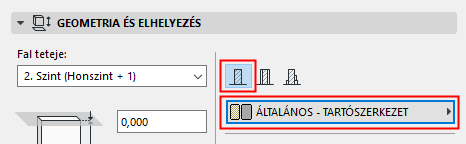

Kattintson az Egyszerű, Réteges vagy Összetett profil ikonra a fal meghatározásához, majd válasszon egy jellemzőt, amely tükrözi a fal szerkezeti tulajdonságait:

• Egyszerű fal esetén: válassza ki az építőanyagot a legördülő menüből.

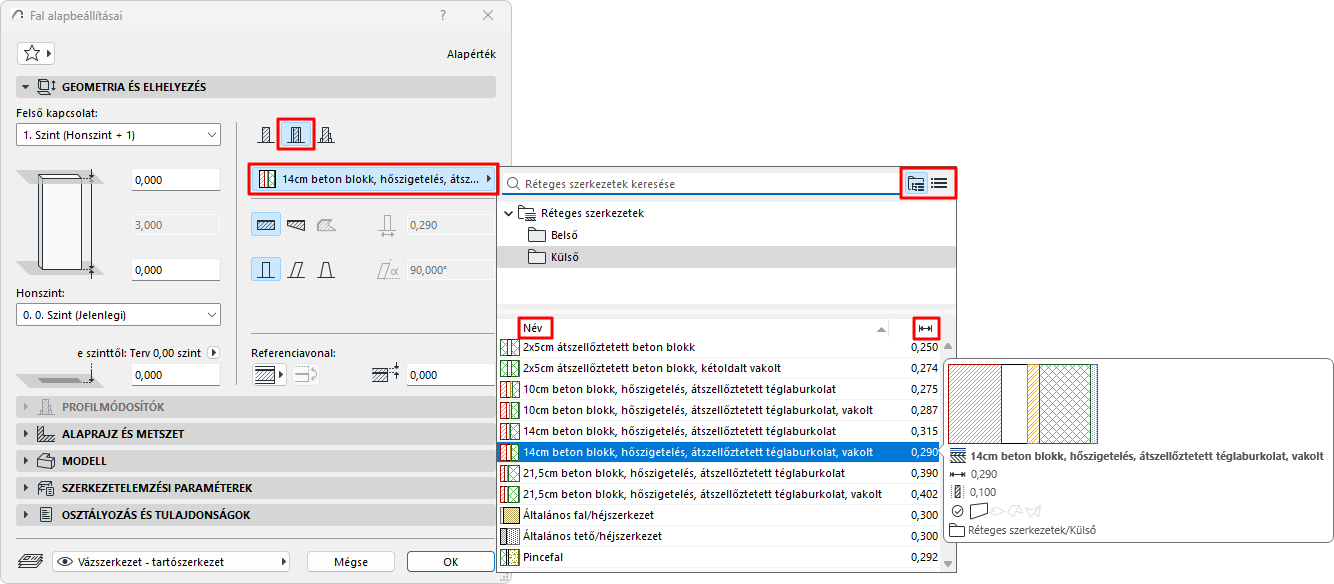

• Réteges fal esetén: válassza ki a réteges szerkezetet a legördülő menüből.





  Megjegyzés: Ebben a felugró ablakban azok a réteges szerkezetek láthatók, amelyek „felhasználható” beállításánál megtalálható a fal elem. Lásd „Felhasználható” – a réteges szerkezet elérhetőségének meghatározása
• Összetett profil fal esetén: Válassza ki a profilt a legördülő menüben.





  Megjegyzés: Ebben a legördülő menüben csak azok a profilok jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz falakat. A profilok a Beállítások > Elemattribútumok > Profilkezelő útvonalon határozhatók meg.

Geometria módszer

Kattintson a három ikon egyikére és rajzolja meg vagy az egyenes vagy a trapéz-alakú vagy a sokszögű falat.

• Ezek a lehetőségek összetett profilok esetén nem állnak rendelkezésre.
• A Sokszög lehetőség nem elérhető réteges falak esetében.





Fal vastagsága

Adja meg a falvastagság értékét.

• Trapéz alakú fal létrehozása esetén két falszélesség mező is aktív: adja meg a fal szélességét mindkét végénél.





• A réteges fal vastagságát a Beállítások > Elemattribútumok > Réteges szerkezetek útvonalon beállított felületek együttes vastagsága adja meg. Ha összetett falat hoz létre, akkor a vastagság mező itt nem szerkeszthető.
• A sokszögű falakra nem alkalmazható vastagság, a mező itt nem szerkeszthető.
• A ferde fal vastagsága a lejtési vektorra merőleges vastagság:





• A kétszeresen ferde fal vastagsága egyenlő a fal lábának a szélességével.





Fal összetettsége

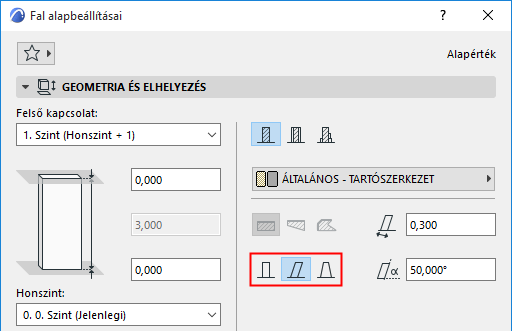

A Fal összetettsége ikonok segítségével választhatja ki a fal geometriáját: egyenes, ferde vagy kétszeresen ferde. (A Fal összetettsége vezérlők trapéz és poligon alakú falak esetében nem alkalmazhatók és nem érhetők el.)

• Ferde vagy kétszeresen ferde fal esetén adja meg a dőlésszöge(ke)t.





  További részleteket lásd Ferde vagy kettős ferde fal létrehozása.

Összetett fal sarkok változhatnak

Ez a jelölőnégyzet csak akkor látható, ha a geometria módszer Sokszög fal. Ez a fal körvonalának megjelenését szabályozza, amikor ilyen fal más, egyszerű fallal csatlakozik.

További részleteket lásd Poligon fal létrehozása.

Referenciavonal helye

Kattintson egy lehetőségre a fal referenciavonalának a meghatározásához.

További részleteket lásd A fal referenciavonala.

Fal alaprajz és metszet

Lásd Elem alaprajzi és metszeti megjelenítése.

Falkontúr záró vonalai: Ebben az ablakban az alaprajzon található szabadon álló falak megjelenítése négyféle módon állítható be. A fal bármelyik vagy mindkét vége megjeleníthető illetve elrejthető. (A falvég vonala a fal hosszanti tengelyére merőleges kontúrvonal.)

Fal Modell panel

Itt állítható be a fal 3D-s megjelenése.

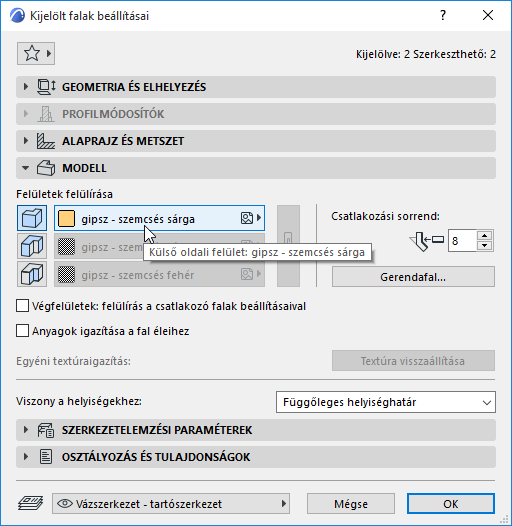

Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Felülírhatja a fal (külső és belső) oldalának felületét és/vagy a fal összes élét.

Lásd még: Felületek felülírása a Felületfestés opcióval.

A felületek poligon falakhoz történő hozzárendeléséről bővebb információért lásd Poligon fal létrehozása.

• Réteges falnál a „külső” oldal a Réteges szerkezet beállításainál a réteges szerkezet listán elsőként szereplő réteg.
• Profil fal esetén két lehetőség van a felület felülírására: Kiemelkedő él és Falvégek felülete.
  Megjegyzés: A profil alak egyes éleihez egyedi felületet is társíthat.

  Lásd Egyéni felület vagy vonal alkalmazása a profil élére.

Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az összes oldalhoz és élhez rendelje. A lánc ikont kikapcsolva a falfelületekhez eredetileg beállított fal oldal/élfelületeket állítja vissza.

Anyagok igazítása a fal éleihez: Jelölje be ezt a négyzetet, ha a textúra origóját a fal alsó sarkába kívánja helyezni. Ez hasznos lehet például a szabadon álló falak esetén, mivel segítségével elkerülhető, hogy az éleken töredezett legyen a textúra.

Lásd még 3D textúra illesztés .

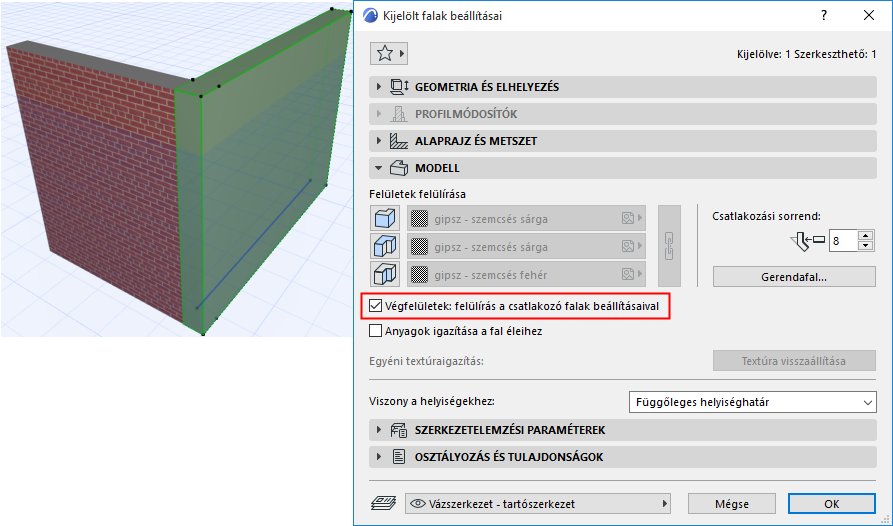

Vég felületek: felülírás a csatlakozó falak beállításaival: Jelölje be ezt a négyzetet, ha azt szeretné, hogy a kijelölt fal végfelülete a csatlakozó fal felülete legyen.

Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) fal egyedi 3D textúrát kapott.

• Ilyenkor a Textúra visszaállítás gomb is aktív. Erre kattintva a fal eredeti textúrája visszaállítható.
  Megjegyzés: Az Egyéni textúraigazítás szöveg a kijelölt fal állapotáról nyújt visszajelzést. Ha szürke, akkor még nem rendeltek hozzá egyedi 3D textúrát.

  További részleteket lásd 3D textúra illesztés.

Csatlakozási sorrend

A Csatlakozási sorrendnek olyankor van jelentősége, amikor

• két fal találkozik, melyek építőanyagai azonos prioritásúak
• 3 vagy több fal találkozik egy csomópontban

A Csatlakozási sorrendben magasabb számú elemek elsőbbséget élveznek az alacsonyabbakkal szemben.

Amikor 3 vagy több fal találkozik egy csomópontban, az egyes falak relatív csatlakozási sorrendje határozza meg, hogy melyik két fal csatlakozik elsőként.

Gerendafal párbeszédablak

A Gerendafal gomb a gerendákból épülő falak beállítását szolgáló ablakot nyitja meg.

• Gerendafal használata: Gerendafal használatához jelölje be ezt a jelölőnégyzetet.
  Megjegyzés: az Archicad a fal és a gerenda magasságából kiszámolja a gerendák számát.
• Kezdés félmagas gerendával: Ha bekapcsolja, a fal egy fél magasságú gerendával fog kezdődni.
• Gerenda formája:
• Négyzetes gerendák
• Íves a külső oldalon
• Íves a belső oldalon: A belső oldalon ívelt gerendák használata. A fal külső oldala sima marad.
• Íves mindkét oldalon.
• Gerenda sugara: Válasszon egy lehetőséget a gerenda sugarának méréséhez: a gerenda középpontjától vagy a szemben lévő gerenda középpontjától.
• Vízszintes élek felülete
• Fal beállításai szerint: Erre a választógombra kattintva alkalmazhatja az építőanyag felületét.
• Felülírás külső/belső oldali felülettel

Viszony a helyiségekhez

Lásd a következő témákat:

Helyiségterület és helyiségtérfogat számítása

Viszony a helyiségekhez
