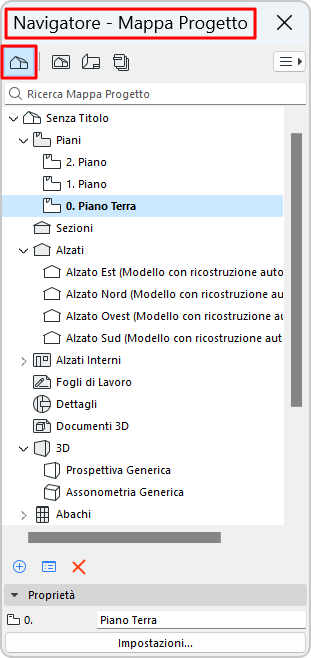

Struttura ad albero dei punti di vista del progetto, organizzati in cartelle. Le icone dei punti di vista (nel Navigatore e nella barra delle schede) sono nere.
Usare il campo di ricerca per individuare i contenuti per nome.
Cosa sono i Punti di vista?
Un Punto di Vista rappresenta una finestra su una particolare porzione del progetto.
I punti di vista sono elencati nella Mappa Progetto del Navigatore, organizzati in cartelle (una cartella con un nome per ciascun tipo di punto di vista).
I punti di vista di tipo sezione, possono inoltre essere organizzati liberamente in numero qualsiasi di sottocartelle personalizzate.
Nota: una volta salvate le impostazioni di un punto di vista, viene creata una vista (e aggiunta alla View Map) che può quindi essere inserita in un Layout.
Cartelle della Mappa Progetto
Piani
La cartella Piani contiene tutti i piani definiti nel progetto.
Nota: nella Mappa Progetto, l'ID Piano non è editabile. L'ID del Piano è identico al suo Numero di Piano, che deve essere impostato nelle Impostazioni Piano.
Sezioni, Prospetti, Prospetti interni, Fogli di lavoro, Dettagli e Documenti 3D
Cartelle contenenti punti di vista corrispondenti.

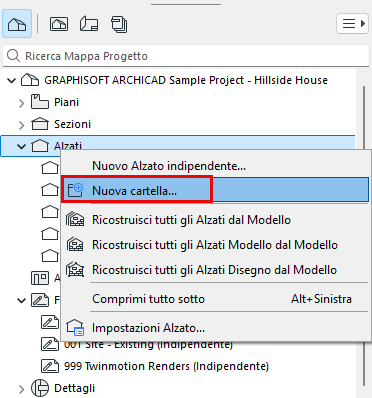

Per questi punti di vista, è possibile creare qualsiasi numero di cartelle e sottocartelle personalizzate: fare clic con il pulsante destro del mouse su un elemento, quindi utilizzare i comandi del menu contestuale per creare una nuova cartella.
Trascina (cartelle e punti di vista di tipo sezione)
Trascinare liberamente i punti di vista da una cartella a un'altra, a qualsiasi livello
Selezionare più punti di vista e/o cartelle e trascinarli tutti insieme in una nuova posizione
Il trascinamento è possibile solo all'interno della stessa sezione dell'Albero della Mappa Progetto. Ad esempio, non è possibile rilasciare alzati nelle sezioni.
Dopo il trascinamento, gli elementi con nomi corrispondenti vengono rinominati automaticamente aggiungendo un numero progressivo
Le famiglie di Alzati Interni non possono essere separate: gli elementi genitore e figlio si spostano sempre insieme
Nota: È possibile clonare qualsiasi cartella della Mappa Progetto per creare un corrispondente set di viste collegate nella Mappa Viste. Se si spostano punti di vista di tipo sezione in cartelle diverse nella Mappa Progetto, le cartelle clonate nella Mappa Vista vengono aggiornate automaticamente.
3D
Contiene le proiezioni 3D e i percorsi delle telecamere.
Vengono fornite due proiezioni predefinite: Prospettiva Generica e Assonometria Generica.
Quando posizionate delle camere nel progetto, i loro nomi appaiono nella cartella 3D, raggruppati sotto percorso.
Contiene gli schemi interattivi (Elementi, Componenti, Superfici) creati come parte della documentazione del progetto. Usare gli abachi come base per ordinare gli elementi di costruzione dai produttori e per controllare la coerenza degli elementi in base a una serie di criteri.
