Creare un pilastro multi-segmento

Impostare un Pilastro comprendente più segmenti, con un componente configurabile "Unisci" tra i segmenti.

Per creare segmenti di Pilastro, utilizzare la finestra di dialogo Impostazioni o le interazioni grafiche. I due metodi sono descritti sotto.

Note:

Ogni segmento ha le proprie impostazioni di Classificazioni e Proprietà e il proprio ID elemento. Tuttavia, le definizioni di Categoria (ad esempio lo stato di Ristrutturazione) sono ereditate dal livello di elemento.
I campi Trova e seleziona, Etichette, Informazioni e Abaco elementi interattivo possono utilizzare dati specifici dei segmenti

Usare le Impostazioni Pilastro

Aprire Impostazioni Pilastro e andare alla scheda Segmento.
Fare clic sull'icona del Pilastro multi-segmento.
Fare clic su Aggiungi per aggiungere i segmenti voluti.
- Un componente di "Unione" viene automaticamente aggiunto tra ciascun segmento.
Visualizzare l'elenco Struttura per vedere i segmenti e le unioni. Selezionare uno o più di questi per editarli.
Visualizzare l'anteprima. Il segmento correntemente selezionato nella lista è evidenziato.

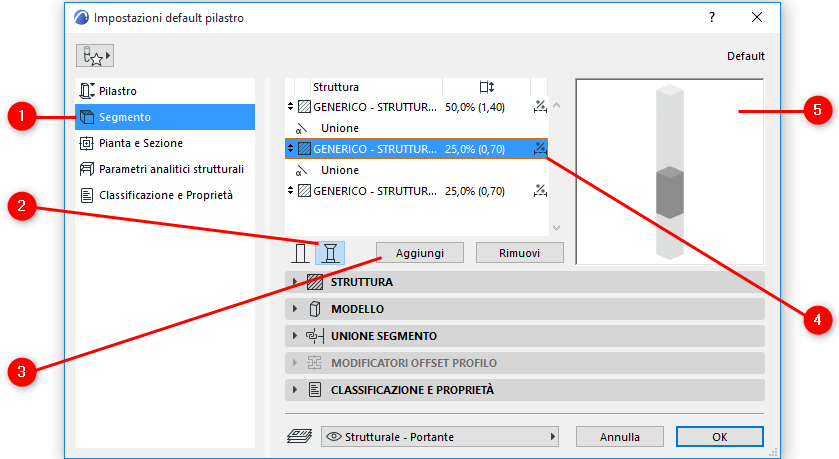

Figura 1. Pilastro multi-segmento

Selezionare un pilastro nella Finestra 3D.

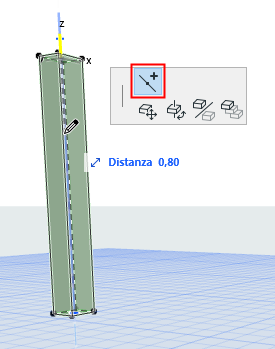

Dalla pet palette dell'asse del Pilastro, scegliere Dividi Segmento.

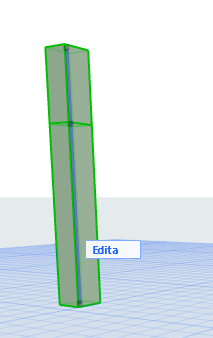

Fare clic in qualsiasi punto sull'asse del Pilastro: il Pilastro viene diviso in segmenti in quel punto. Ripetere per creare più segmenti secondo necessità.

Per modificare i segmenti singolarmente e graficamente, è possibile utilizzare la modalità di editazione.
Vedere Modalità di Editazione per Pilastri multisegmento.
Per definire gli attributi per ciascun segmento, utilizzare la finestra di dialogo Impostazioni.
Vedere Definire la struttura di un Pilastro/Segmento.
