Creare una trave multi-segmento

Impostare una Trave composta da più segmenti, con un componente "Unisci" configurabile tra di essi.

Per creare segmenti Trave, utilizzare la finestra di dialogo Impostazioni o le interazioni grafiche. I due metodi sono descritti sotto.

Note:

Ogni segmento ha le proprie impostazioni di Classificazioni e Proprietà e il proprio ID elemento. Tuttavia, le definizioni di Categoria (ad esempio lo stato di Ristrutturazione) sono ereditate dal livello di elemento.
I campi Trova e seleziona, Etichette, Informazioni, Abaco elementi interattivo e Quotature/Etichette possono utilizzare dati specifici dei segmenti

Usare le Impostazioni Trave

Aprire le impostazioni della Trave e andare alla scheda Segmento.
Fai clic sull'icona a Trave multi-segmento.
Fare clic su Aggiungi per aggiungere i segmenti voluti.
- Un componente di "Unione" viene automaticamente aggiunto tra ciascun segmento.
Visualizzare l'elenco Struttura per vedere i segmenti e le unioni. Selezionare uno o più di questi per editarli.
Visualizzare l'anteprima. Il segmento correntemente selezionato nella lista è evidenziato.

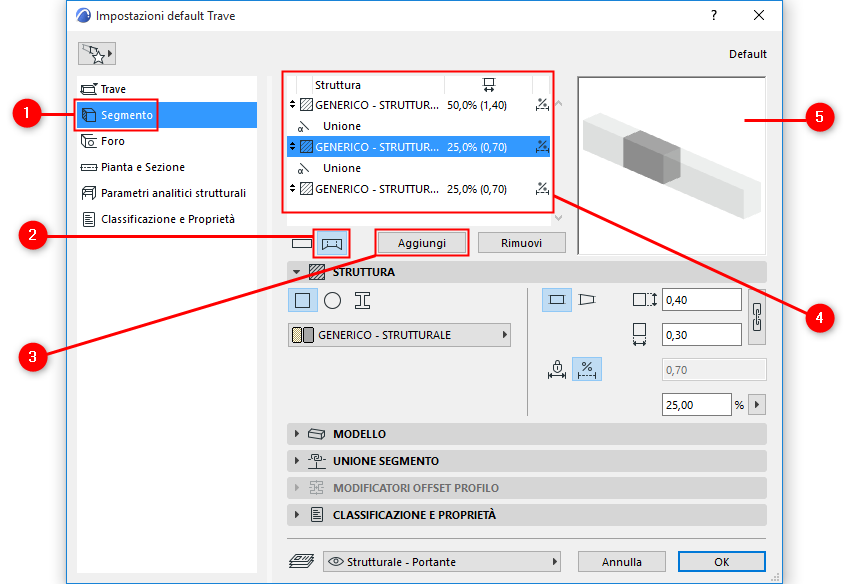

Figura 1. Trave multi-segmento

Selezionare una trave nella Finestra 3D.

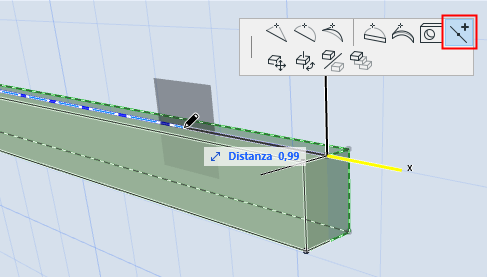

Scegliere Dividi Segmento dalla pet palette dell'asse della Trave.

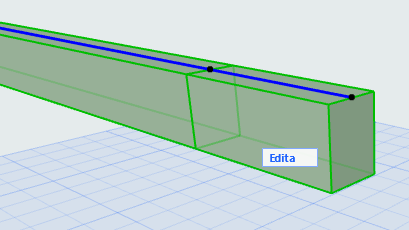

Fare clic in qualsiasi punto sull'asse della Trave: la Trave viene suddivisa in segmenti in quel punto. Ripetere per creare più segmenti secondo necessità.

È possibile regolare la lunghezza del segmento graficamente trascinando le Unioni:
Vedere Ruota Angolo Unione.
Per modificare i segmenti singolarmente e graficamente, è possibile utilizzare la modalità di editazione.
Vedere Modalità di Editazione per Pilastri multisegmento.
Per definire gli attributi per ciascun segmento, utilizzare la finestra di dialogo Impostazioni.
Vedere Definire la struttura di un Pilastro/Segmento.
