Visualizzare i dati nel Browser del Sistema MEP
Selezionare un sistema nella metà superiore del browser per visualizzare le dimensioni e i calcoli degli elementi che lo compongono

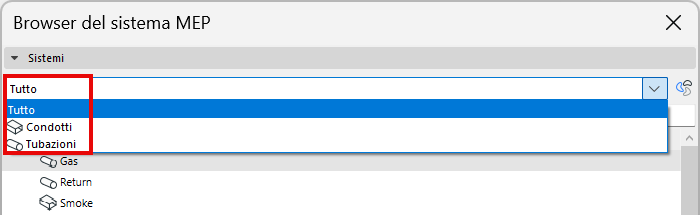

- Filtrare l'elenco dei sistemi in base ai Condotti o alle Tubazioni oppure utilizzare la barra di ricerca

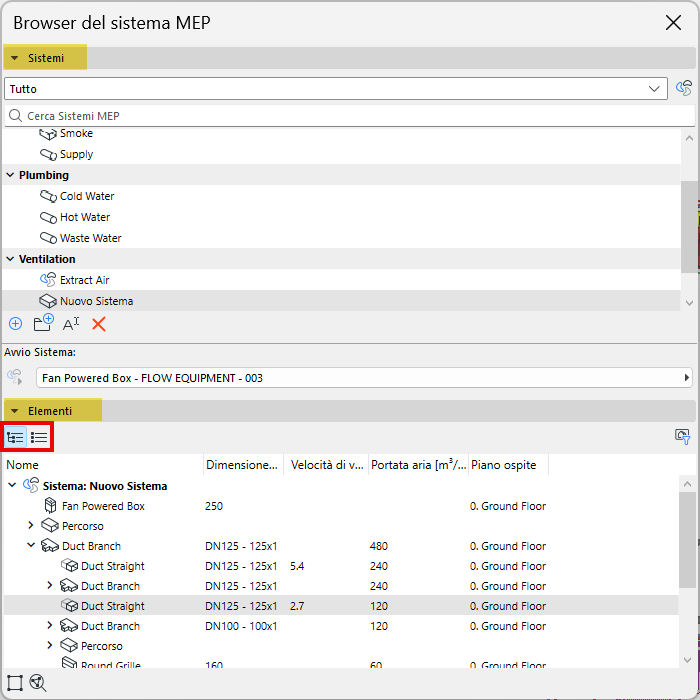

- Visualizzare i dati in una struttura gerarchica ad albero o in un elenco piatto (passare da una visualizzazione all'altra utilizzando le icone)
Ordinare e filtrare i dati degli elementi

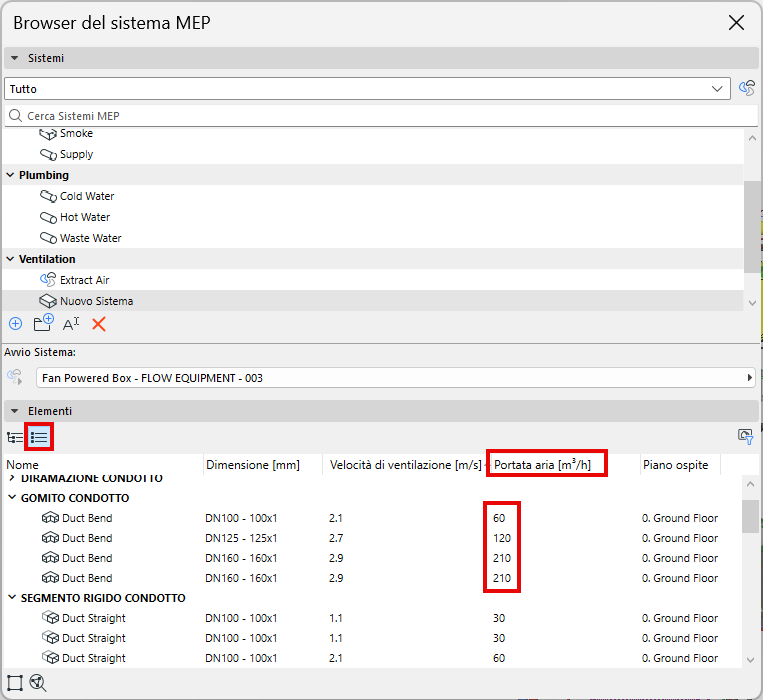

Per modificare l'ordine di elencazione dei valori, passare alla vista lista semplice e fare clic sull'intestazione della colonna:

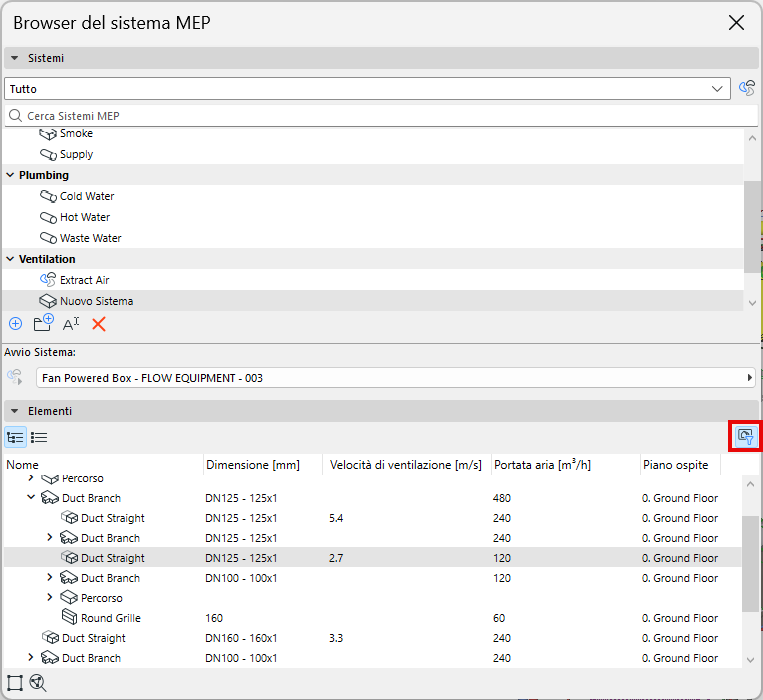

Filtro per solo elementi visibili
Per mostrare i dati solo per gli elementi visibili nella vista corrente, filtrare per "Solo elementi visibili".
Per esempio:

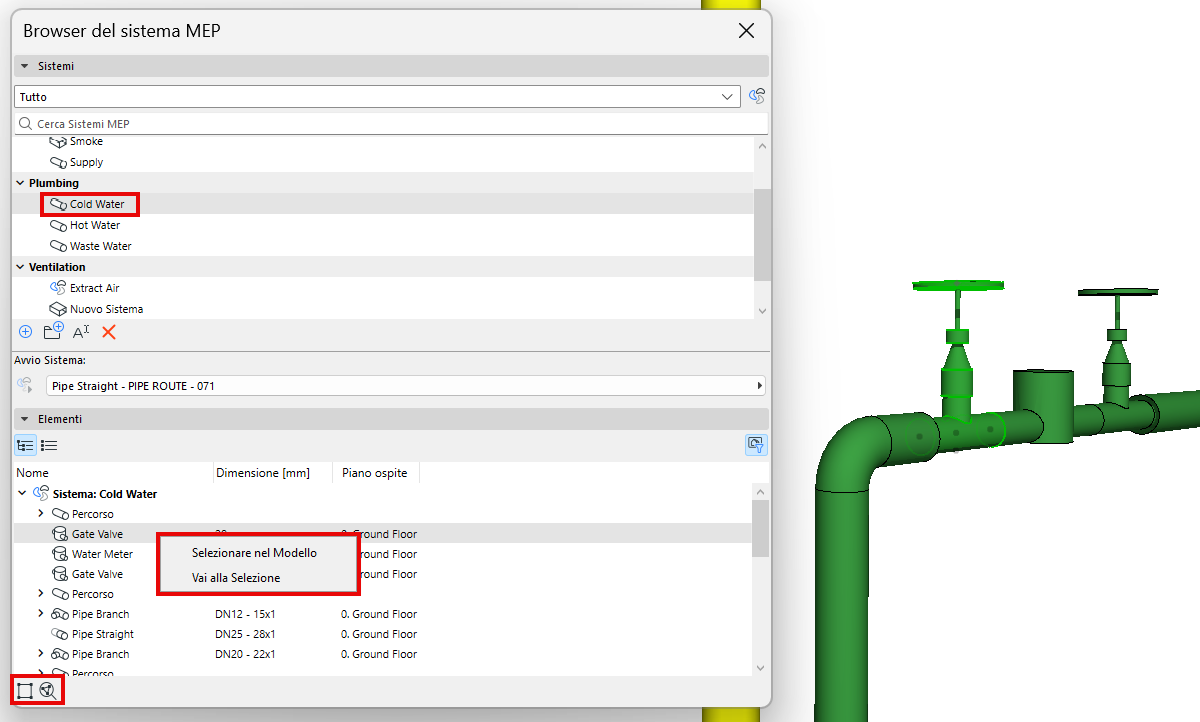

Selezionare nel Modello/Zoom ai selezionati
Fare click con il pulsante destro del mouse su uno o più elementi, oppure utilizzare le icone sul bordo inferiore del Browser di sistema MEP:
