Posiziona Terminale, Accessorio o Apparecchiatura
La Libreria MEP contiene elementi Accessorio, Dispositivo e Terminale appositamente configurati.
Utilizzare gli strumenti dedicati Terminale, Accessorio e Dispositivo per posizionarli nelle finestre in Pianta o in 3D.
- Selezionare lo strumento, quindi fare clic una volta su un segmento di percorso per posizionarlo
- Se non c'è spazio sufficiente o se il raccordo non è in linea con il percorso: sarà posizionato un accessorio indipendente, non collegato al percorso
- Il secondo elemento posizionato (percorso o accessorio) eredita il sistema MEP del punto di connessione del primo elemento

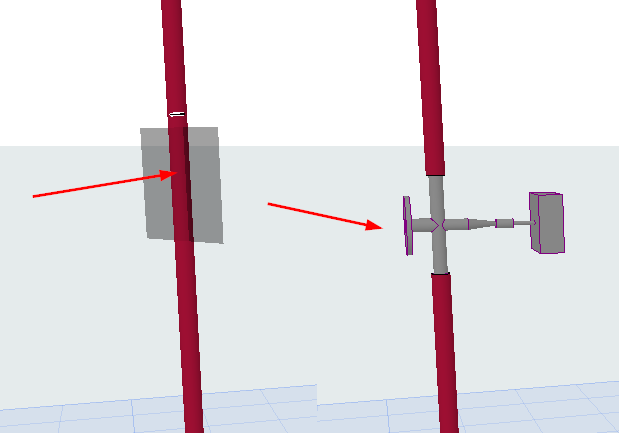

Posizionamento di dispositivi in linea
|
|
eredita le dimensioni del percorso
Per impostazione predefinita, l'accessorio o il dispositivo MEP corrisponde alle dimensioni del relativo elemento di percorso ospitante. Per modificare l'impostazione predefinita per i singoli elementi, deselezionare l'opzione Dimensioni Connessione nella Palette Informazioni:
Se la casella di controllo è deselezionata: l'elemento MEP mantiene le proprie dimensioni e, se necessario, viene aggiunta una transizione.
Trovare il percorso di connessione ottimale
Quando si collega un percorso a un terminale, un accessorio o un'apparecchiatura, utilizzare i tasti freccia su e giù per visualizzare percorsi alternativi per collegare il percorso
Per scegliere tra connessioni sovrapposte: usare il tasto Tab per scorrere le porte disponibili, quindi selezionare quella desiderata
