Circuiti

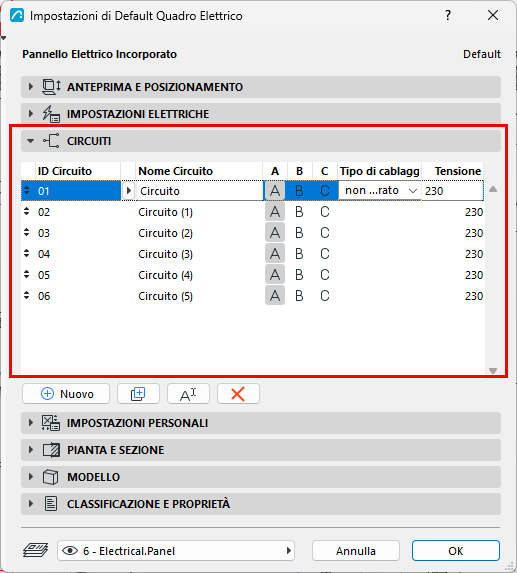

Utilizzare questo quadro per creare circuiti elettrici per il Progetto. È possibile creare nuovi circuiti, duplicare un circuito selezionato nell'elenco, rinominare i circuiti o eliminare un circuito selezionato utilizzando i pulsanti sotto l'elenco.

Per ogni circuito creato, specificare quanto segue:

ID Circuito

Generato automaticamente in base alle impostazioni nei campi Prefisso ID e Stile ID.

Nome Circuito

Specificare il nome del circuito.

A B C

Questi pulsanti specificano quale tra le fasi A, B e C sarà utilizzata dal circuito. Per i circuiti tipici nella maggior parte dei progetti residenziali, viene utilizzata una sola fase per circuito, quindi selezionarne una.

Assicurarsi di distribuire le fasi tra i circuiti in modo tale che il Carico di domanda stimato sia pressoché identico su tutte le fasi. Selezionare tutte e tre le fasi per i circuiti che includono dispositivi elettrici progettati per tale tipo di utilizzo.

Tipo di cablaggio

Selezionare un tipo di cablaggio per il circuito oppure lasciare il valore impostato su "Non impostato". I tipi di cablaggio disponibili e le rispettive sezioni trasversali sono definiti nella finestra di dialogo Settaggi Progetto Elettrico.

Tensione

Specificare la Tensione (in Volt - V) utilizzata dal circuito.

Nota: È possibile posizionare più di un quadro elettrico e definire i circuiti nella finestra di dialogo delle impostazioni di ciascuno di essi. Archicad/MEP Designer manterrà un elenco globale di tutti i circuiti definiti in tutti i quadri elettrici posizionati. Tale elenco globale dei circuiti verrà quindi utilizzato per specificare a quale circuito appartengono i quadri elettrici (se presenti in più unità) e i dispositivi elettrici.
