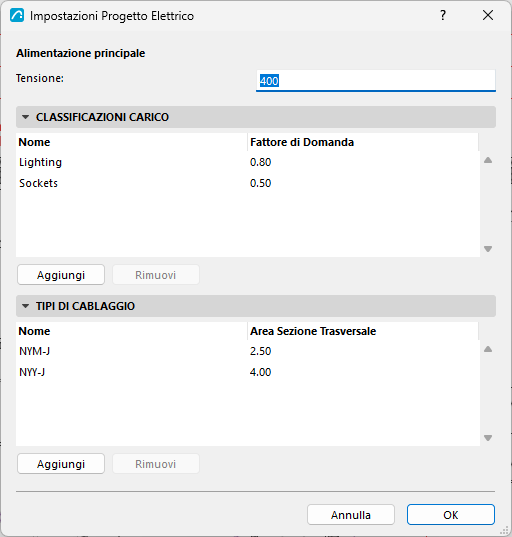

Impostazioni Progetto Elettrico
Utilizzare questa finestra di dialogo per definire le impostazioni elettriche a livello di progetto.
Aprire la finestra di dialogo:
- utilizzando il comando di menu Opzioni > Preferenze Progetto > Settaggi Progetto Elettrico, oppure
- dalla Barra Strumenti MEP.
Alimentazione principale
Impostare la Tensione (in Volt - V) dell'alimentazione elettrica principale del progetto.
Classificazioni Carico
Specificare le classi di carico utilizzate dai dispositivi elettrici nel progetto. Per ciascuna classificazione, specificare Nome e Fattore di contemporaneità.
Nota: Il Fattore di contemporaneità è tipicamente un valore numerico compreso tra 0 e 1, dove 1 indica nessuna riduzione. È il rapporto tra la domanda massima realistica di un gruppo di carichi e il rispettivo carico totale installato (collegato). Il carico installato è il massimo teorico che si verificherebbe se tutti i carichi funzionassero contemporaneamente a piena potenza. Nei calcoli, il fattore di carico viene applicato a ciascun dispositivo: la potenza apparente (carico) di un dispositivo elettrico, espressa in volt-ampere (VA), viene moltiplicata per il fattore di carico corrispondente alla sua classe di carico per ottenere il carico nominale, anch’esso espresso in VA:
Carico di contemporaneità (Carico convenzionale) = Potenza apparente (Carico) * Fattore di contemporaneità (es., 15 VA * 0,8 = 12 VA).
Tipi di cablaggio
Specificare i tipi di cablaggio utilizzati dai circuiti nel progetto. Per ciascuno di essi, specificare il relativo Nome e la Sezione trasversale (in millimetri quadrati).
