Etichettatura del Quadro Elettrico

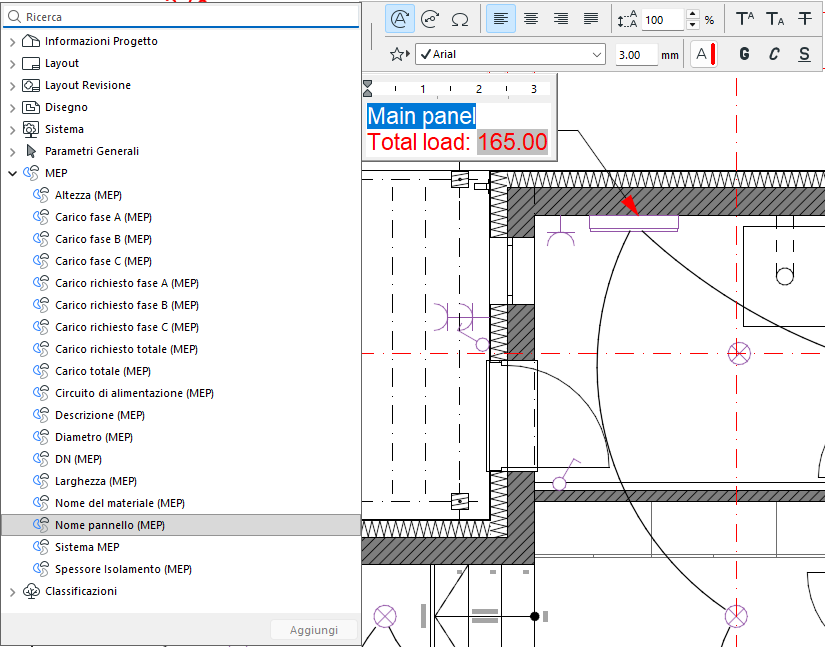

Per i Quadri Elettrici, nella categoria MEP sono disponibili i seguenti parametri di Testo automatico.

I parametri di Testo automatico restituiscono i seguenti valori:

Nome Quadro - Il nome del Quadro Elettrico. Nel caso dei circuiti, il nome del quadro a monte.
Carico Fase A, Carico Fase B, Carico Fase C - Il carico di potenza apparente totale sulla rispettiva Fase (A, B o C). Calcolo: La Potenza apparente di ciascun Dispositivo Elettrico viene distribuita equamente tra le Fasi utilizzate dal circuito a cui appartiene il dispositivo. Carico Fase A, B e C corrisponde alle somme di tutte le quote di carico assegnate rispettivamente a Fase A, Fase B e Fase C.

Esempio: Un Dispositivo Elettrico ha una Potenza apparente di 15 VA e appartiene a un circuito che utilizza solo la Fase A (i circuiti e le relative fasi sono definiti nella finestra di dialogo delle impostazioni di un elemento Quadro Elettrico). Il carico totale del dispositivo di 15 VA viene aggiunto a Carico Fase A. Un altro Dispositivo Elettrico ha una Potenza apparente di 40 VA e appartiene a un circuito che utilizza sia la Fase A che la Fase B. Il suo carico viene suddiviso equamente tra le due Fasi (40 VA ÷ 2), quindi 20 VA vengono aggiunti a Carico Fase A e 20 VA a Carico Fase B. Carico Fase A = 15 + 20 = 35 VA. Carico Fase B = 20 VA. Carico Fase C = 0 VA.

Nota: Se la casella di controllo Potenza apparente non è selezionata per il dispositivo, o se il dispositivo non è assegnato ad alcun circuito (il rispettivo campo Rifornimento è impostato su “Principale”), il dispositivo non contribuisce a Carico Fase A, B o C.

Carico Totale - La somma di Carico Fase A, Carico Fase B e Carico Fase C.
Carico di contemporaneità Fase A, Carico di contemporaneità Fase B, Carico di contemporaneità Fase C – Il carico di contemporaneità totale sulla rispettiva Fase (A, B o C). Calcolo: La Potenza apparente con cui ciascun Dispositivo Elettrico contribuisce a una Fase viene moltiplicata per il Fattore di contemporaneità della Classificazione Carico. Il carico convenzionale delle Fasi A, B e C corrisponde alla somma di tutti i carichi convenzionali assegnati a ciascuna rispettiva fase.

Esempio: Un Dispositivo Elettrico contribuisce per 15 VA al Carico sulla Fase A. La sua Classificazione Carico è impostata su "Illuminazione", con un Fattore di Contemporaneità di 0,8 (come specificato nei Settaggi Progetto Elettrico). Il dispositivo aggiunge quindi 15 * 0,8 = 12 VA al Carico convenzionale sulla Fase A. Un altro Dispositivo Elettrico contribuisce con 20 VA al Carico Fase A e al Carico Fase B. La sua Classificazione Carico è impostata su “Prese”, che ha un Fattore di contemporaneità di 0,5. Pertanto esso aggiunge 20 x 0,5 = 10 VA al Carico di contemporaneità Fase A e 10 VA al Carico di contemporaneità Fase B.

Carico di contemporaneità Fase A = 12 + 10 = 22 VA

Carico di contemporaneità Fase B = 10 VA

Carico di contemporaneità Fase C = 0 VA

Nota: I dispositivi che non contribuiscono a Carico sulla Fase A, B o C non contribuiscono nemmeno a Carico convenzionale sulla Fase A, B o C.

Carico di contemporaneità Totale - La somma di Carico di contemporaneità Fase A, Carico di contemporaneità Fase B e Carico di contemporaneità Fase C.
