Edycja i zarządzanie Materiałami budowlanymi

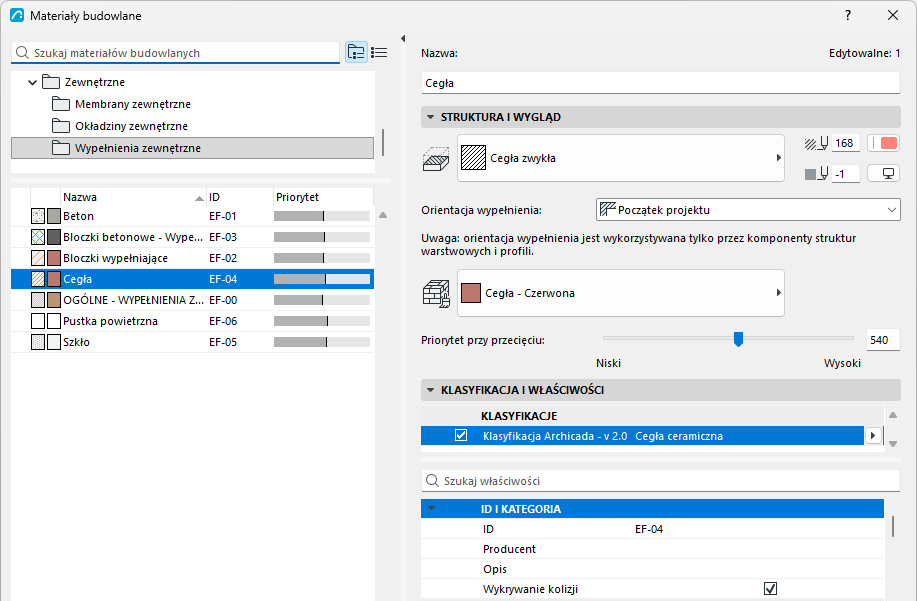

Otwórz okno dialogowe Materiały budowlane:

  • (Opcje > Atrybuty elementów > Materiały budowlane)
  • Pasek narzędzi Atrybuty (Windows > Paski narzędzi > Atrybuty)
  • W lewym panelu znajduje się lista materiałów budowlanych projektu według nazwy, identyfikatora i priorytetu skrzyżowania.
  • Kolorem zielonym oznaczone są materiały budowlane aktualnie wybranych elementów.

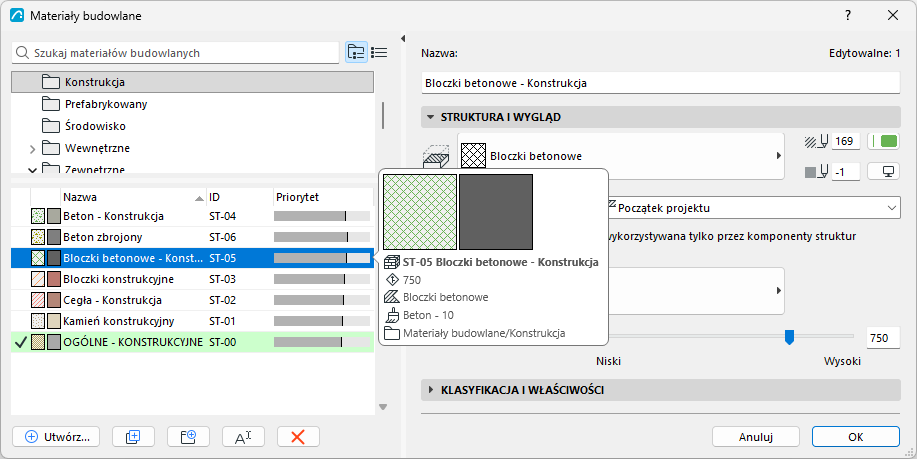

    Uwaga: Umieść kursor nad materiałem, aby zobaczyć więcej informacji na jego temat.

Szczegóły: zobacz Korzystanie z okien dialogowych atrybutów.

Edycja materiału budowlanego

  1. Wybierz jeden lub kilka materiałów budowlanych do edycji.
    Wskazówka: W widoku folderu wybierz podfolder, aby jednocześnie edytować całą jego zawartość.
  2. Użyj pól po prawej stronie okna dialogowego, aby edytować właściwości


Wypełnienie przekrojowe

Wybierz wypełnienie przekrojowe wybranego materiału budowlanego. W tym oknie otworzą się tylko wypełnienia zdefiniowane jako wypełnienia przekrojowe: Zobacz Kategorie wypełnienia

Pióro wypełnienia przekrojowego/Pióro tła wypełnienia: Wybierz dla tego Materiału budowlanego pióro pierwszego planu i tła.

Zobacz także Usunięcie linii pomiędzy elementami modelu.

Orientacja wypełnienia

Ta opcja określa wygląd wzorku wypełnienia materiału budowlanego zastosowanego jedynie doelementów warstwowych i profili złożonych. Wybierz opcję orientacji wypełnienia:

  • Początek Układu Współrzędnych Projektu: Wzorek wypełnienia pochodzi z Początku projektu.
  • Początek elementu: Wzorek wypełnienia jest wyrównany do kierunku elementu.
  • Dopasuj do warstwy: (Dostępne jedynie dla wypełnień symbolami.) Wzorek mieści się w granicach Grubości warstwy.

Tematy pokrewne:

Ustawienie orientacji wzorku wypełnienia wektorowego lub wypełnienia symbolami

Wypełnienia symbolami jako Warstwy elementów złożonych: Dopasuj do warstwy

Wykończenie

Wybierz wykończenie przeznaczone do wyświetlania tego Materiału budowlanego w 3D.

Uwaga: Na poziomie elementu można zastąpić powierzchnię w jego oknie dialogowym Ustawienia (panel Model) lub w menu Info.

Zobacz również:

Priorytet przy przecięciu (Materiał budowlany)

Klasyfikacja materiałów budowlanych i ich właściwości
