Ściany i Inne Elementy
Informacje na temat przecięć (połączeń) elementów konstrukcyjnych:
Zobacz Przecięcia elementów.
Niżej wymienione pozostałe funkcje mają również wpływ na przecięcia ścian:
- Słupy i Ściany
Zobacz Słupy i Ściany.
- Za pomocą polecenia Połącz można docinać ściany do dachów lub powłok.
- Można również przyciąć ścianę do jednopołaciowego dachu.
- Funkcja Wyrównaj elementy do stropów pozwala dostosować Ściany do poszczególnych poziomów lub jednego lub kilku Stropów umieszczonych nad lub pod nimi.
Zobacz Wyrównaj elementy do stropów.
- Ściany można połączyć z przegrodami strukturalnymi za pomocą polecenia Projekt > Połącz > Dołącz ściany do przegrody strukturalnej. To samo polecenie dostępne jest w menu Projekt > Modyfikuj przegrodę strukturalną.
- Odniesienie do stref: W panelu Model okna Ustawień Ściany określ relację ściany wobec stref: czy będzie stanowił granicę strefy, czy jego powierzchnia/objętość będzie odejmowana od strefy, czy też nie będzie on miała żadnego wpływu na strefy.
Zobacz Odniesienie do stref.
Rogi ścian o rzucie wieloboku
Przy próbie połączenia ściany o rzucie wieloboku z innymi typami ścian, ustawienia krawędzi tej ściany pozostaną domyślne.
To ustawienie domyślne można nadpisać.

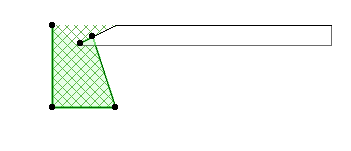

W poniższym przykładzie Prosta ściana połączona jest ze ścianą o rzucie wieloboku.

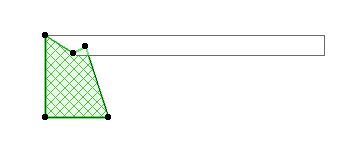

Zaznacz teraz pole Rogi ściany o rzucie wieloboku mogą się zmienić w części Geometria i położenie okna dialogowego Ustawienia ściany (dostępnego po zaznaczeniu Ściany wielobocznej).
Ten efekt będzie widoczny po aktywacji polecenia Widok > Opcje wyświetlania > Czyść połączenia ścian i belek.
