Opcje reprezentacji modelu: Poziom detalu symboli schodów i balustrad
Ten panel można odnaleźć za pomocą menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu. Użyj tych ustawień, aby zdefiniować wyświetlanie symboli schodów i balustrad na rzutach i rzutach sufitów.
Domyślnie widoczne są „Ustawienia proste”. Aby dostosować Ustawienia proste do swoich potrzeb, użyj strony Parametry zaawansowane, aby uzyskać bardziej szczegółowe opcje.
Ustawienia proste dla szczegółowości schodów/balustrad

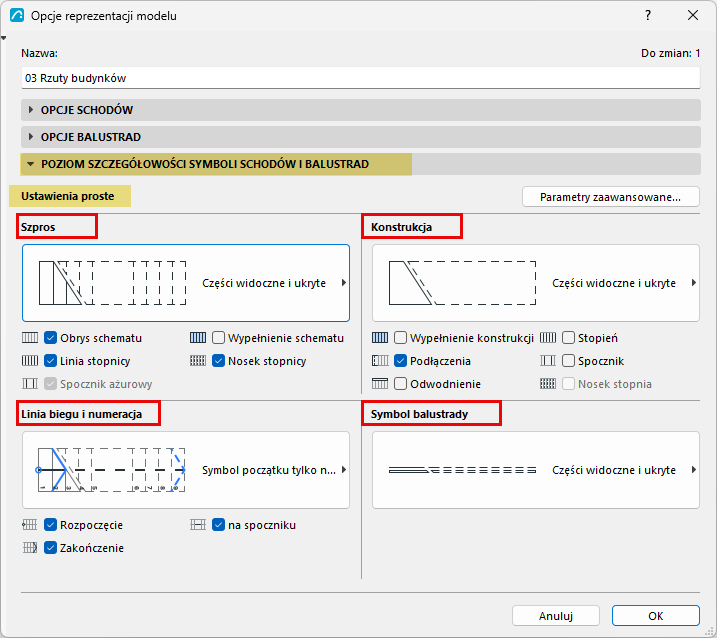

Tryb Ustawienia proste pokazuje cztery główne grupy symboli schodów i balustrad: Konstrukcja - Siatka, Struktura, Linia biegu i Balustrada.
Użyj tej strony, aby zdefiniować preferowane ustawienia wyświetlania.

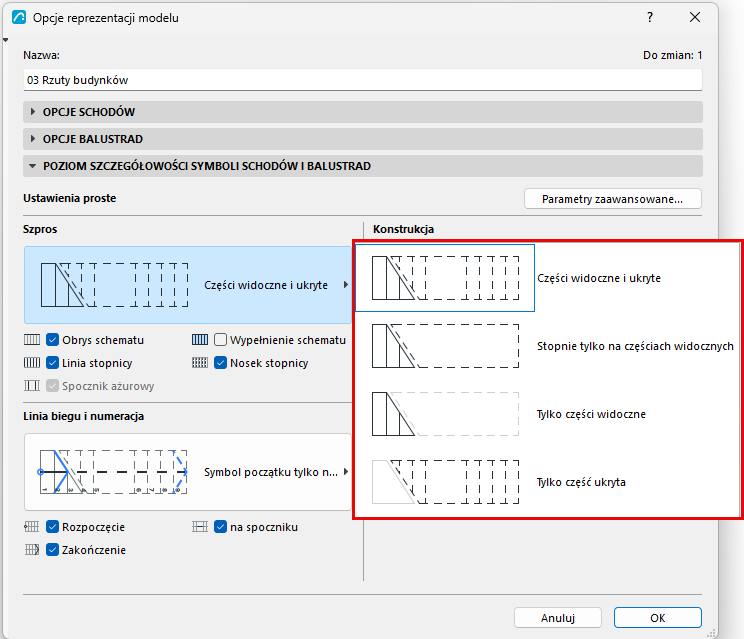

W każdej grupie zaznacz pola wyboru elementów, które mają być wyświetlane. Następnie użyj menu podręcznego, aby ustawić wymaganą szczegółowość.
Części widoczne i ukryte
“Widoczne części” schodów to zasadniczy wygląd schodów, wyświetlane są przy użyciu linii “Widocznej”, określonej w Ustawieniach schodów (zazwyczaj - linia ciągła).
“Ukryte części” schodów to dodatkowy wygląd schodów, wyświetlane są przy użyciu linii “Ukrytej”, określonej w Ustawieniach schodów (zazwyczaj - linia przerywana).
Zobacz Określ atrybuty dla każdego komponentu symbolu schodów.
Widoczne części znajdują się zazwyczaj poniżej symbolu linii przekroju; Ukryte części znajdują się zazwyczaj powyżej symbolu linii przekroju; .
Parametry zaawansowane dla szczegółowości schodów/balustrad

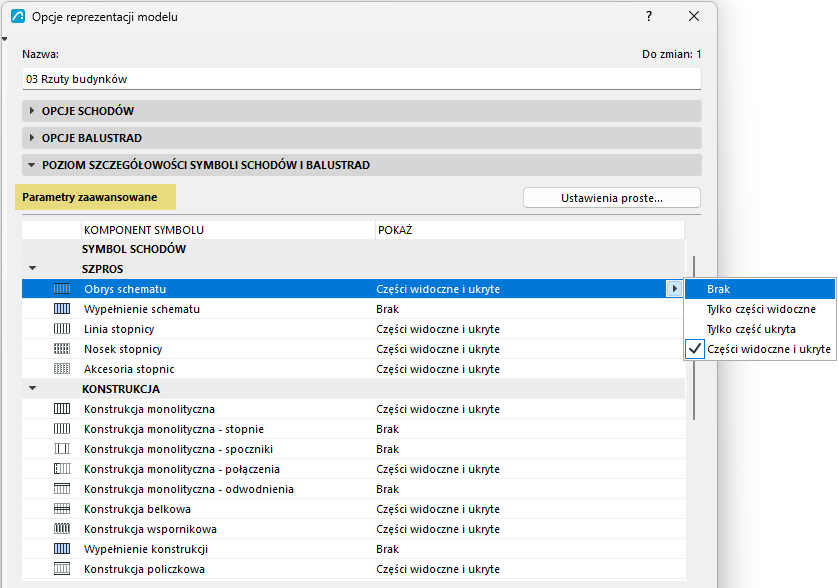

Użyj tego trybu do szczegółowego dostosowywania wyświetlania symboli schodów/balustrad. Aby go otworzyć, kliknij przycisk „Parametry zaawansowane” w trybie Ustawienia proste w panelu Szczegółowość symboli schodów i balustrad.
W trybie Parametry zaawansowane wszystkie komponenty symboli są wyświetlane w postaci list, w logicznych grupach. Użyj menu podręcznego, aby ustawić preferencje wyświetlania.

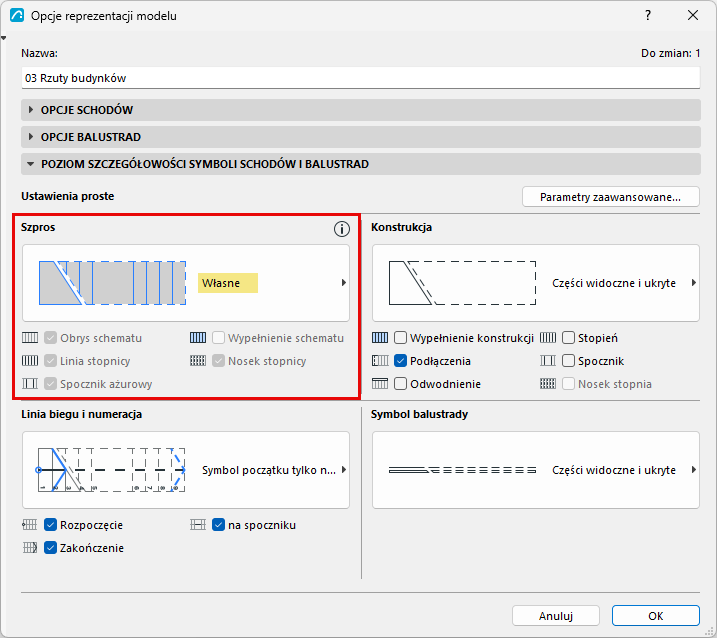

Jeśli wprowadzisz zmiany w Parametrach zaawansowanych (na przykład ukryjesz Siatkę), zastąpi to Ustawienia proste, w których odpowiednie opcje będą wyświetlane jako „własne”.
