Ustawienia tralki (Narzędzie Balustrada)

Uwaga dla użytkowników MEP Designer: Poręcze i ustawienia balustrad są widoczne, ale nie można ich tworzyć ani edytować.

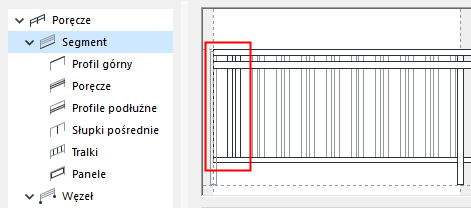

Tralki to wzór we wzorze. Domyślnie, wzór zawiera dwa zestawy tralek; wybór jednej tralki spowoduje zaznaczenie w Edytorze wzoru wszystkich jej kopii.

Tralki nie mają mocowań; mogą być wstawiane w przestrzeniach pomiędzy profilami podłużnymi/profilami górnymi lub górną/dolną częścią segmentu.

Aby dodać lub usunąć tralki, użyj znaku Plus lub Minus w Edytorze wzoru.

Zobacz także Dodaj komponent w edytorze wzoru.

Liczba dodawanych tralek może być ograniczona następującymi czynnikami:

wartość Odległości od poprzedniej tralki, określona w panelu Ustawień tralki (patrz poniżej) oraz
rozłożenie wzoru tralek, np. gdy wzór jest ograniczony do maksymalnej długości wzoru.

Ustawienia wzoru tralek

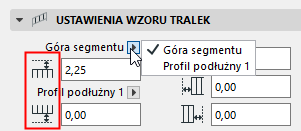

Odsunięcie górne/dolne tralek

Wprowadź dolną i górną wartość odsunięcia zestawu tralek.

Użyj okna rozwijanego, aby zdefiniować, jak obliczyć odsunięcie:

Góra segmentu: Określ wartość odsunięcia względem wysokości segmentu.
Uwaga: Wysokość segmentu jest określona w Ustawieniach segmentu. Zobacz Wysokość segmentu i odsunięcie pionowe .
Profil podłużny 1/2...: Jeśli we wzorze znajdują się profile podłużne, można określić górne lub dolne odsunięcie od wysokości poszczególnych profili podłużnych.

Poziome odsunięcie

Zdefiniuj boczne odsunięcie tralek.

Lewe/prawe odsunięcie

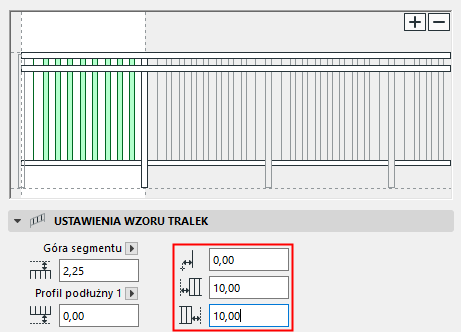

Wprowadź dla wzoru tralek opcjonalne odsunięcia od lewej/prawej strony. Odsunięcia mierzone są od lewego i prawego końca wzoru.

Rozłożenie wzoru i położenie (Tralki)

Opcje te określają rozłożenie wzoru tralek.

Uwaga: Długość wzoru tralek można zobaczyć na stronie segmentu w Ustawieniach balustrady: czarne tralki oznaczają wzór tralek. (W przeciwieństwie do długości wzoru segmentu, sięgającej do pierwszego słupka pośredniego)

Wybierz jedną z czterech opcji rozłożenia wzoru:

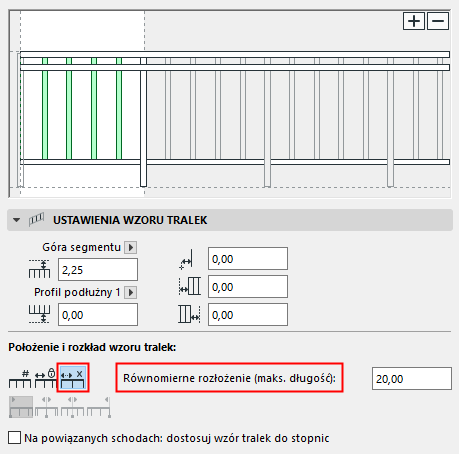

Rozłóż wzór równomiernie: Wzór tralki powtórzony jest w całym wzorze segmentu. Długość wzoru jest dostosowywana (rozciągana) odpowiednio do potrzeb.
Wprowadź maksymalną długość wzoru tralek:

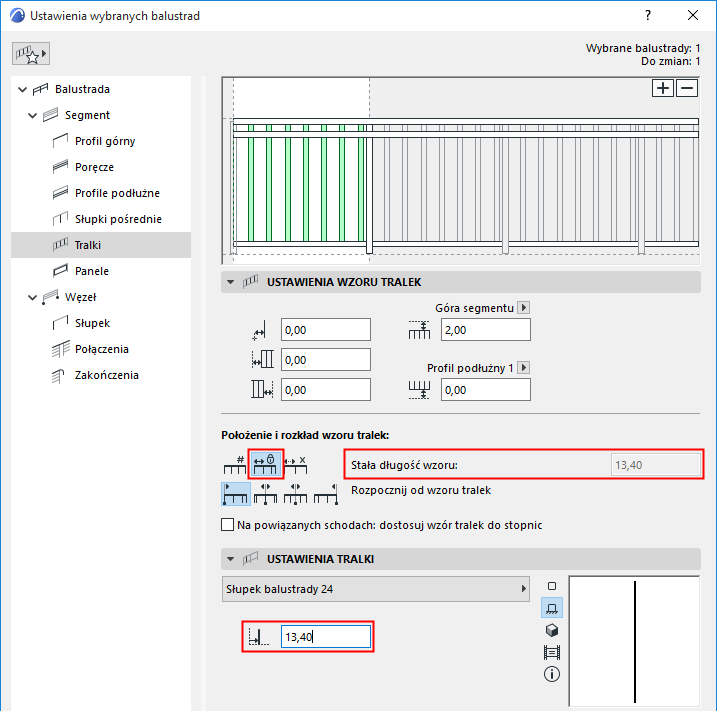

Stała długość wzoru: Długość wzoru tralek jest stała i nie ulega zmianom.
Długość wzoru tralek to suma wartości położenia zestawu tralek, określonych poniżej w Ustawieniach tralki.

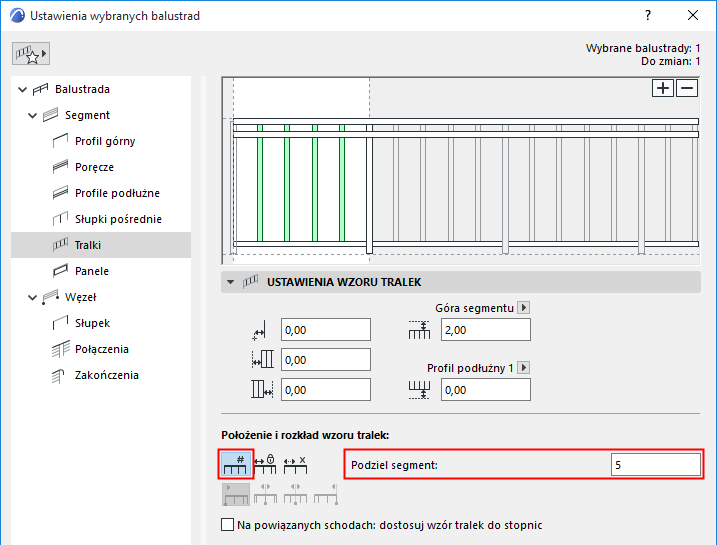

Podziel segment na części: Podziel długość wzoru tralek na części (wprowadź w polu liczbę podziałów, np. 5). Wzór tralki zostanie rozciągnięty tak, aby dokładnie pasował do każdej części.
Długość wzoru tralek = Szerokość stopnia: Jeśli balustrada powiązana jest ze schodami. (Wybór tej opcji spowoduje zastąpienie innych opcji rozłożenia wzoru tralek.)
Zobacz również Balustrady na powiązanych schodach w Ustawieniach segmentu.

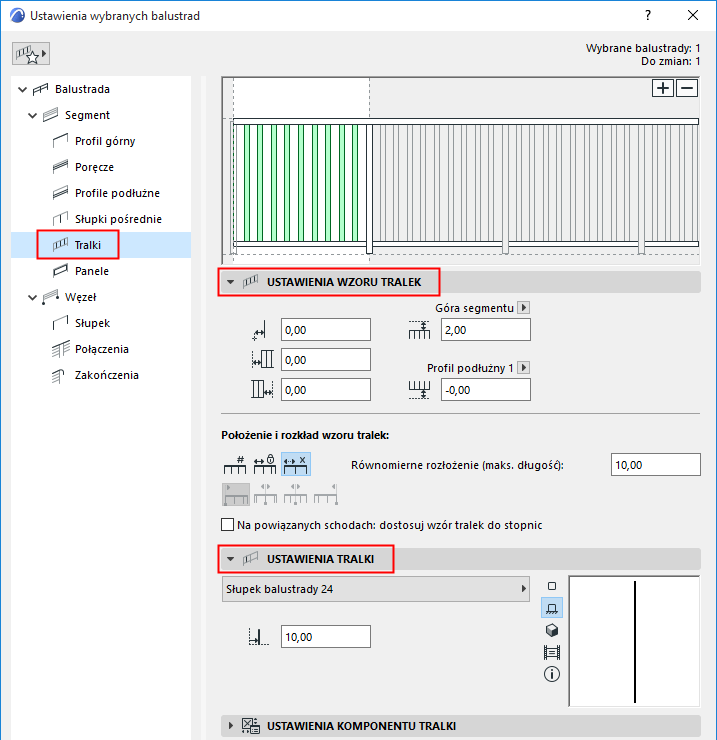

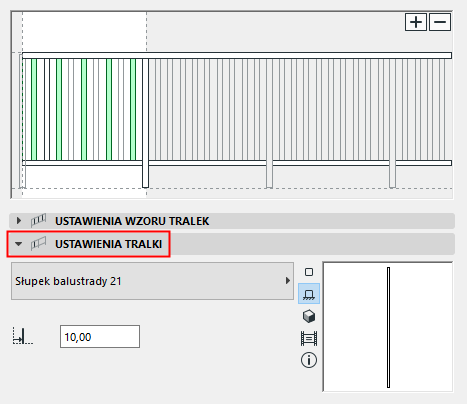

Panel ustawień tralki

Wybierz komponent GDL, który ma zostać użyty jako tralka.

Aby określić ustawienia dla komponentu GDL, użyj poniższego panelu. Zobacz Ustawienia słupka (Słupki/Słupki pośrednie/Tralki).

Poza skonfigurowaną zawartością, można również zapisać własny komponent jako słupek i zastosować go jako tralkę.

Położenie tralki

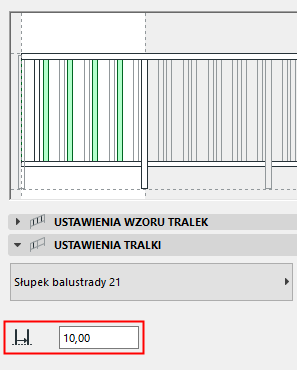

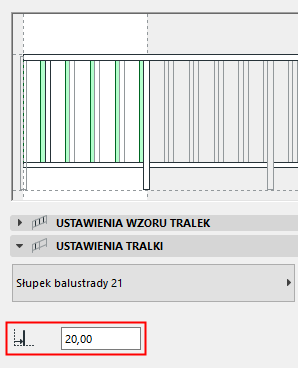

Dla każdego zestawu tralek zaznaczonych w edytorze wzoru: określ położenie tralki jako odległość od poprzedniego elementu. (Jeśli używasz więcej niż jednego zestawu tralek, suma tych dwóch wartości będzie długością wzoru tralki.)
