Ustawienia słupka (Słupki/Słupki pośrednie/Tralki)
Uwaga dla użytkowników MEP Designer: Poręcze i ustawienia balustrad są widoczne, ale nie można ich tworzyć ani edytować.
Ten panel jest dostępny w oknach dialogowych ustawień wszystkich komponentów Balustrady typu Słupek: Słupki, Słupki pośrednie i Tralki.
Dostępne opcje zależeć będą od zaznaczonego komponentu profilu podłużnego (np. wbudowany, profilowany, skręcony). W tym miejscu opisano kilka głównych opcji.

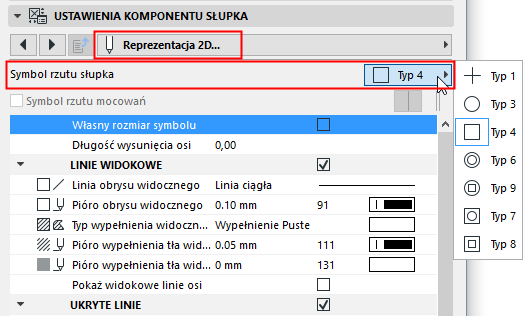

Rodzaj Symbolu 2D słupka
Wybierz Rodzaj symbolu w zakładce Reprezentacja 2D w Ustawieniach komponentu słupka.
Wyświetlanie Symbolu 2D słupka
Używając poniższych opcji, określ preferencje wyświetlania 2D dla komponentu słupka (dla widocznych i ukrytych elementów balustrady).
Zobacz Ustawienia balustrady: Geometria i wyświetlenie symboli
Pokaż/Ukryj symbol 2D słupka
Domyślnie, widoczność komponentów balustrady w widokach 2D można skonfigurować w menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.
Dostosuj widoczność symbolu słupka w Ustawieniach balustrady. (Zobacz Komponenty symbolu Balustrady na rzucie .)

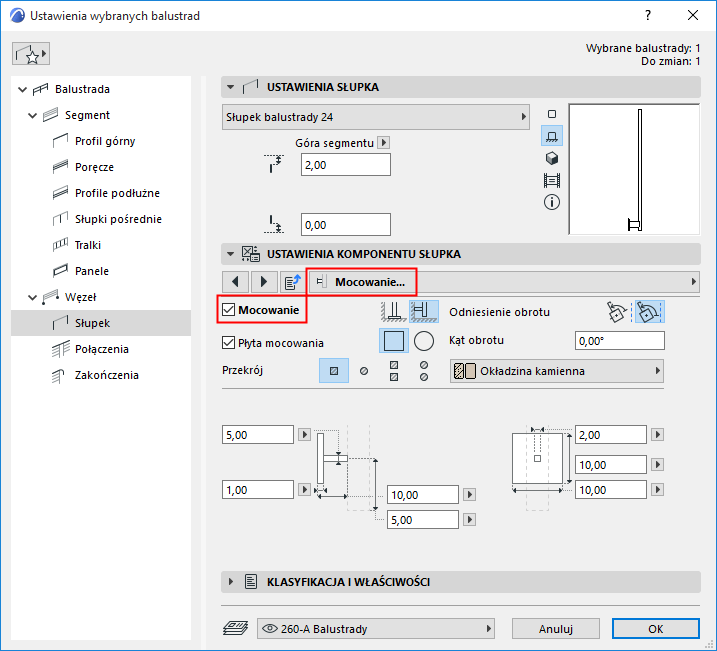

Pokaż mocowanie
Użyj mocowania, aby połączyć słupek z prostą konsolą. Kliknij Mocowanie w zakładce Ustawień mocowań w Ustawieniach komponentu słupka, aby otworzyć ustawienia, w tym wielkość, profil i materiał budowlany. (Można również otworzyć Ustawienia mocowań z zakładki Style i wymiary.)

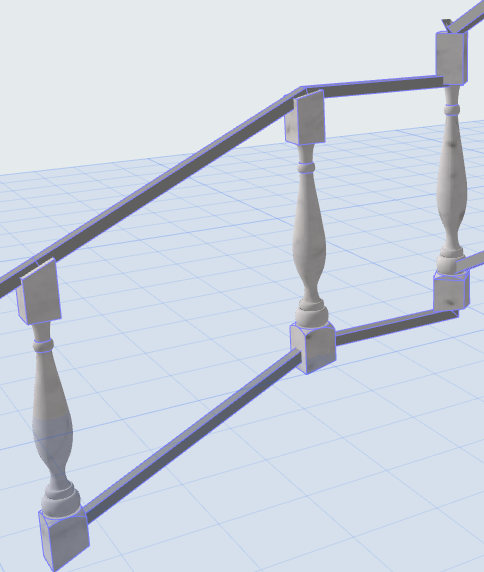

Opcje słupków skręconych
Dla słupków skręconych dostępnych jest wiele konfigurowanych opcji. Aby dowiedzieć się więcej, zobacz podgląd.

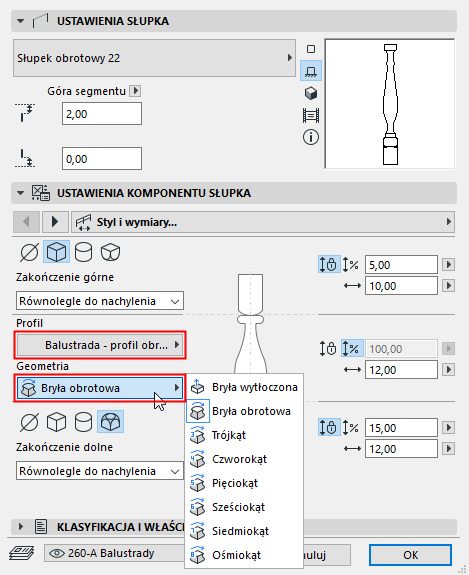

- Wybierz profil (środkowy profil) jako środek skręconego słupka
- Wybierz metodę geometrii
- Dodaj górną i dolną część słupka w wybranym stylu
- Dla każdej części słupka (góra, środek, podstawa):
- określ wysokość absolutną dla każdego elementu słupka lub

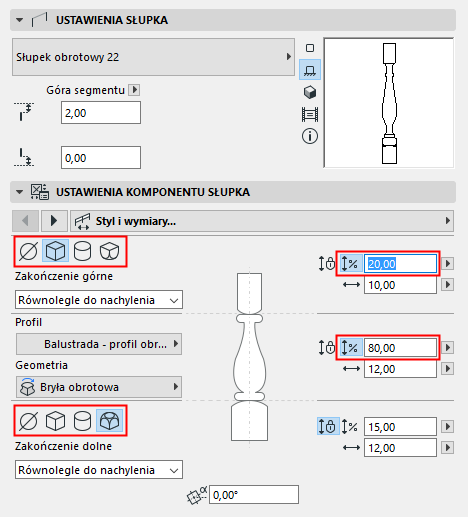

- Kliknij ikonę Rozciągnij dla jednej lub kilku części słupka (góra, środek i/lub podstawa), aby rozciągnąć całość o określoną wartość procentową. (Całkowite rozciągnięcie będzie równe 100%).
