Ustawienia słupka (Narzędzie Balustrada)

Uwaga dla użytkowników MEP Designer: Poręcze i ustawienia balustrad są widoczne, ale nie można ich tworzyć ani edytować.

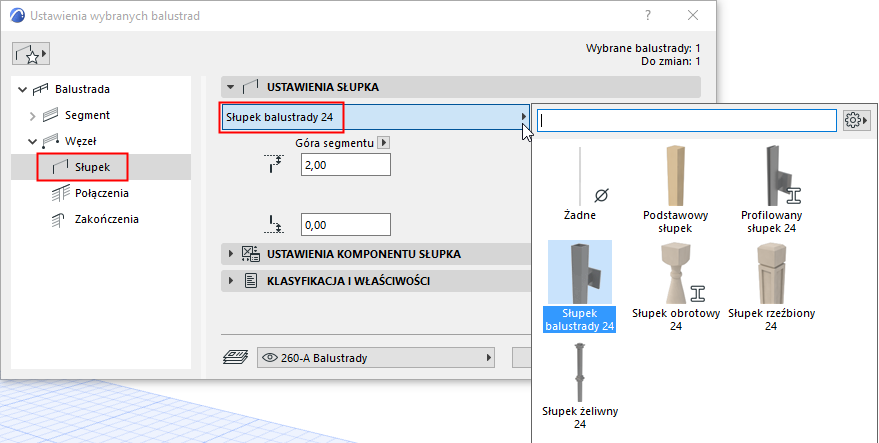

Z listy rozwijanej wybierz komponent GDL, który zostanie wstawiony jako słupek przy każdym węźle Balustrady, lub z listy rozwijanej wybierz Żaden (jeśli nie chcesz wstawiać fizycznego słupka).

Aby określić ustawienia dla komponentu GDL, użyj poniższego panelu. Zobacz Ustawienia słupka (Słupki/Słupki pośrednie/Tralki).

Poza skonfigurowaną zawartością, można również zapisać jako słupek własny komponent.

Odsunięcie górnej/dolnej części słupka

Wprowadź dolną i górną wartość odsunięcia słupka.

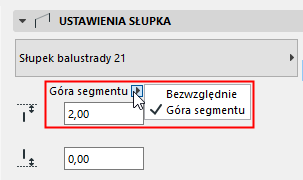

Użyj okna rozwijanego, aby zdefiniować, jak obliczyć odsunięcie:


  • Góra segmentu: Określ wartość odsunięcia względem wysokości segmentu.
    Uwaga: Wysokość segmentu jest określona w Ustawieniach segmentu. Zobacz Wysokość segmentu i odsunięcie pionowe .
  • Bezwzględnie: Wprowadź wysokość bezwzględną słupka. Słupek zostanie następnie odpowiednio odsunięty od góry segmentu.
