Określ strukturę słupa/segmentu

Zaznacz słup lub segment słupa.

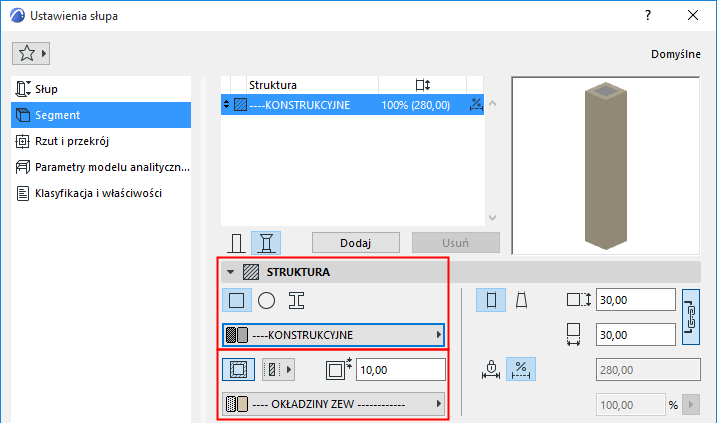

Za pomocą panelu Struktura w ustawieniach słupa (strona Segment) można określić właściwości struktury i długość (stałą lub dostosowaną).

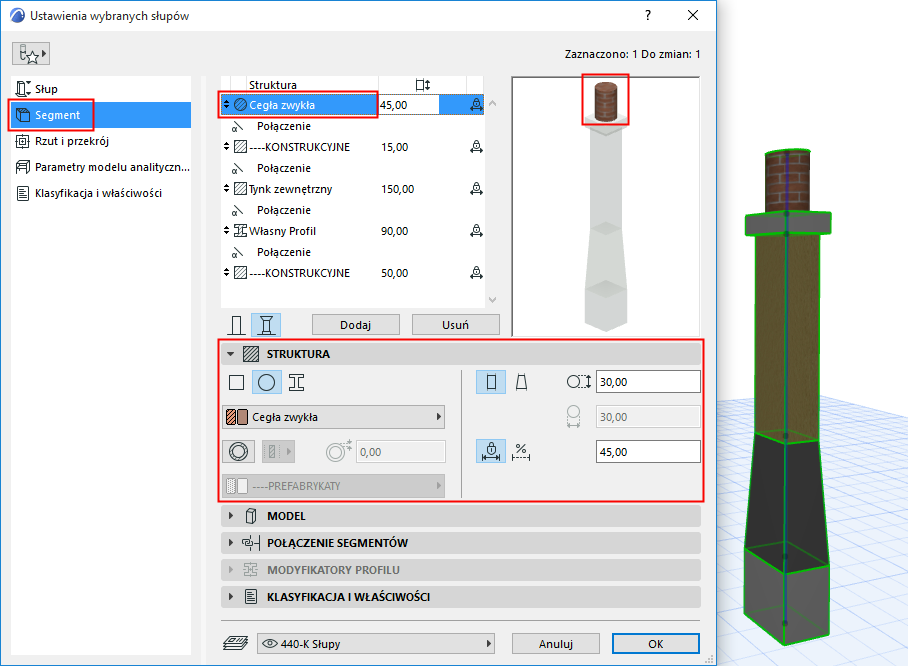

Dla zaznaczonego segmentu: Ustawienia te dostępne są również w trybie edycji słupa.

Przekrój

Kliknij ikonę, aby określić przecięcie segmentu.

W przypadku słupa Prostokątnego lub Okrągłego:

W przypadku Złożonego profilu:

użyj listy rozwijanej, aby wybrać profil.
Uwaga: Lista ta zawiera jedynie Profile, których opcja “Zastosuj dla” obejmuje słupy. Profile można konfigurować poprzez menu Opcje > Atrybuty elementów > Menedżer profili.

Dla każdego zaznaczonego segmentu: Określ długość jako stałą lub dostosowaną, klikając odpowiednią ikonę w panelu Struktura.

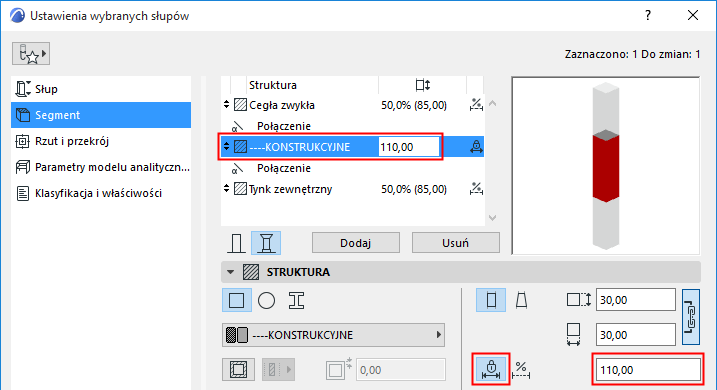

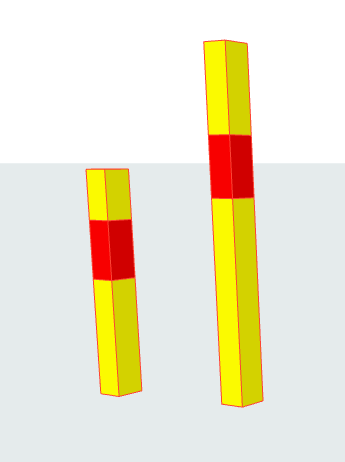

Dla segmentów o stałej długości: Określ długość. Ta długość pozostanie niezmieniona nawet po rozciągnięciu słupa. (Możesz również wprowadzić wybraną długość segmentu w wykazie Struktur.)

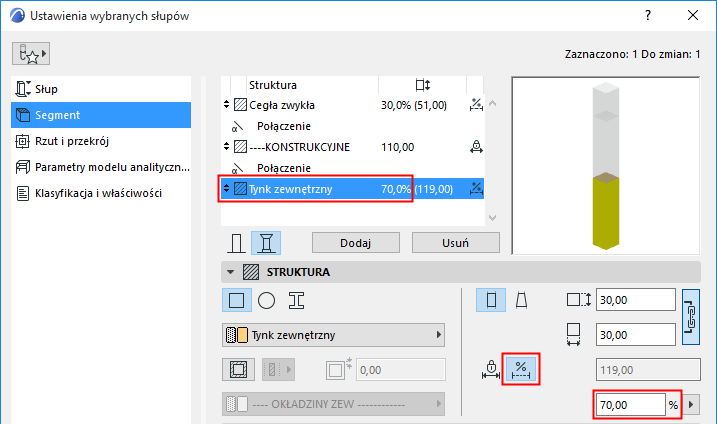

Dla segmentów o dostosowanej długości: Określ tę długość jako wartość procentową wszystkich segmentów dostosowanych. (Dostosowane segmenty powinny sumować się do 100%.) Segment zostanie wydłużony odpowiednio do rozciągnięcia słupa.

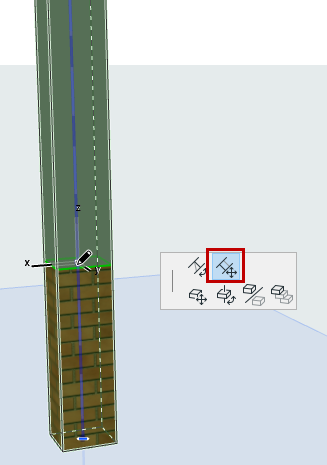

Zaznacz słup w oknie 3D.
Kliknij punkt aktywny połączenia (na osi odniesienia słupa).
Z palety pomocniczej wybierz polecenie Przesuń połączenie segmentu i ustaw długość segmentu.
Uwaga: Przeciągnięcie punktu aktywnego do segmentu sąsiadującego z punktem aktywnym spowoduje całkowite usunięcie segmentu.
