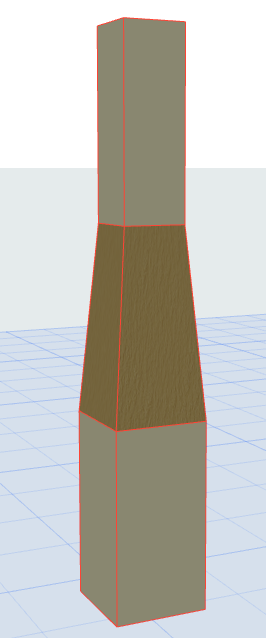

Słup lub segment o zmiennym przekroju

Istnieje możliwość utworzenia słupa o zmiennym przekroju lub dowolnego segmentu słupa o zmiennym przekroju.

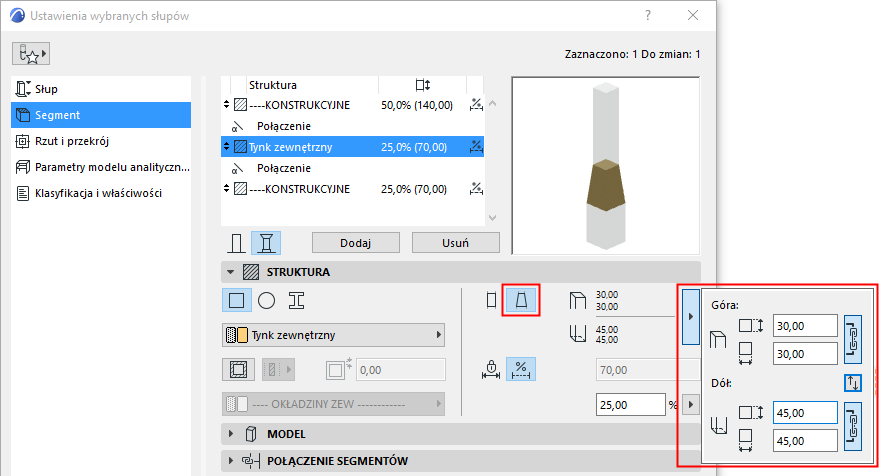

Użyj strony Segment w Ustawieniach słupa. (W przypadku wielosegmentowego słupa wybierz segment, który ma mieć zmienne wymiary.)

1. W panelu Struktura wybierz geometrię zmienną.
2. Użyj listy rozwijanej, aby określić wymiary przekroju słupa (segmentu) w górnej i dolnej części.
   • Użyj ikony łańcucha, aby wyrównać wymiary długości/szerokości
   • Za pomocą przycisku strzałki można odwrócić wymiary



Powiązany temat:

Określ strukturę słupa/segmentu
