Wstaw belkę

Przed wstawieniem belki otwórz Ustawienia belki i określ geometrię rdzenia, wysokość, położenie i zakończenia.

Aby wstawić belkę, wybierz jedną z geometrii (metod wstawiania) z Palety info.

Pojedyncza belka

Wybierz metodę dla pojedynczej belki z palety Info.
Uwaga: Jeśli rysujesz pochyloną belkę, dostępna będzie jedynie metoda Pojedynczej belki.
kliknij w dwóch miejscach, aby wstawić zakończenia belki.

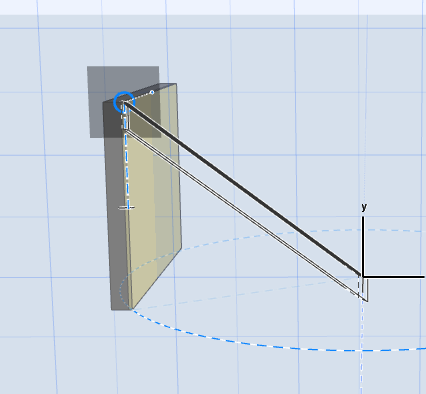

W Oknie 3D:
- Przyklej punkty zakończenia do istniejących elementów
- Kliknij Shift, aby ograniczyć wprowadzanie na płaszczyźnie wprowadzania.

  Uwaga: Jeśli dla belki już określono kąt nachylenia (w ustawieniach lub w palecie info), ten kąt nachylenia obowiązuje niezależnie od ograniczenia.

  W przypadku nachylonej belki: Zobacz Utwórz pochyłą belkę.

Ta metoda wprowadzania jest analogiczna do tworzenia łańcucha ścian.

W Oknie 3D:

Wybierz jedną z tych metod z listy rozwijanej ikony belki prostokątnej:

W przypadku zwykłych belek prostokątnych, kliknij dwukrotnie, aby określić dwa naprzeciwległe narożniki.
W przypadku odwróconych prostokątów, kliknij dwukrotnie, aby określić bok prostokąta, w tym wektor obrotu, a następnie przeciągnij i kliknij ponownie, aby zakończyć proces.

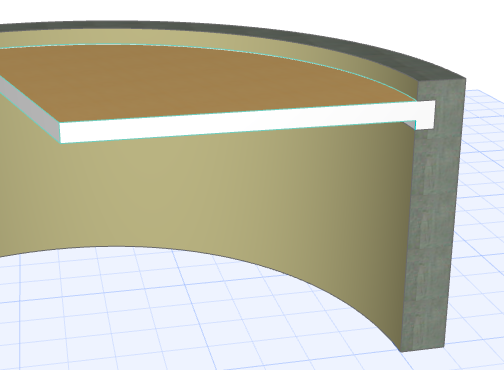

Aby utworzyć belkę zaokrągloną poziomo, wykonaj jedną z poniższych czynności:

Wstawienie zaokrąglonej belki z palety info

Wybierz jedną z trzech metod wstawiania zaokrąglonych elementów. Metody te są analogiczne do tworzenia zaokrąglonej ściany.

Inne sposoby tworzenia poziomych zaokrąglonych belek

Utwórz odcinki zaokrąglonej belki jako część łańcucha belek.
Wybierz prostą belkę na rzucie, a następnie zaokrąglij ją za pomocą poleceń z palety pomocniczej lub edytuj, używając stycznych.

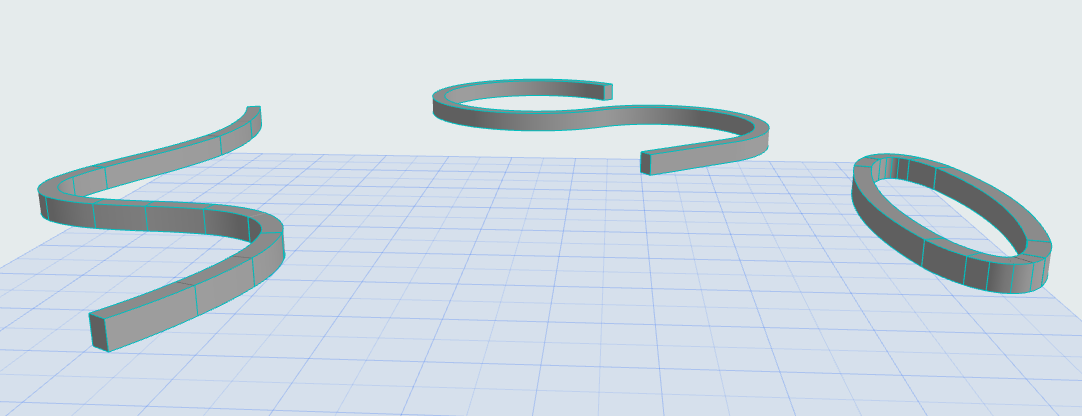

Magiczna różdżka: Wyznacz kształt zaokrąglenia, rysując elementy za pomocą magicznej różdżki.
