Zaokrąglij belkę pionowo

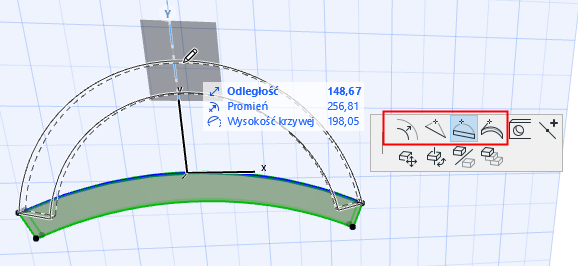

W oknie 3D lub w oknie Przekroju/Elewacji:

  1. Zaznacz belkę

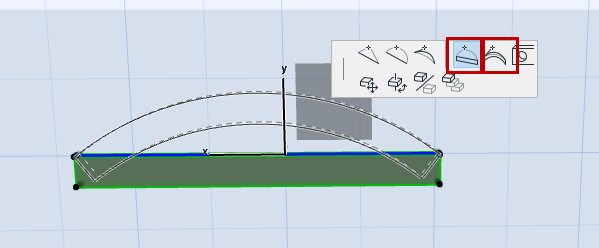

  2. Używając poleceń z palety pomocniczej, zaokrąglij krawędź pionowo lub użyj stycznych.


Zaokrąglenie pionowe belki nie może zaokrąglić się na siebie.

Danej belki nie można zaokrąglić jednocześnie pionowo i poziomo.

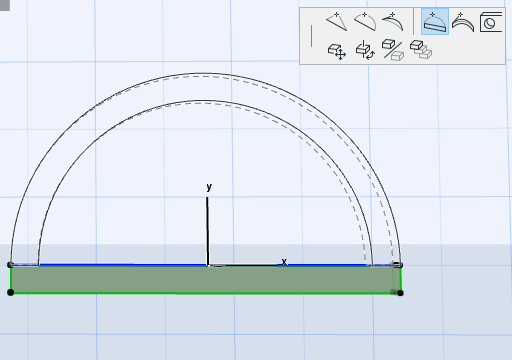

  • W przypadku prostej belki: Wysokość zaokrąglenia nie może być większa niż promień łuku.

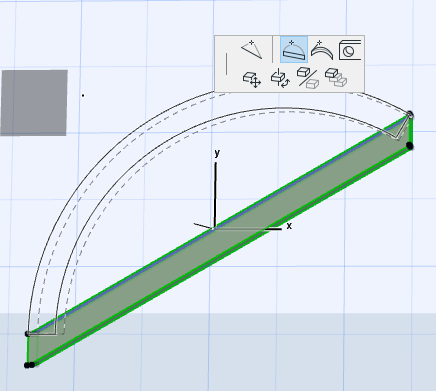

  • W przypadku nachylonej belki: punkty rozpoczęcia i zakończenia łuku nie mogą być niższe niż jego punkt wyjściowy

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • W przypadku pionowo zaokrąglonej belki, dostępne jest również polecenie Rozciągnięcie po promieniu:

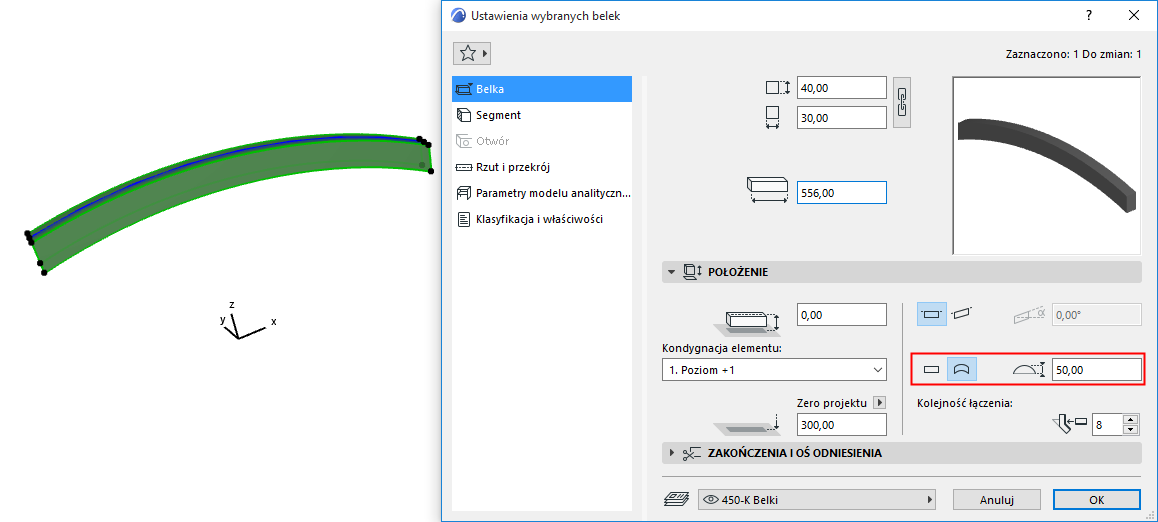

Ewentualnie, w ustawieniach belki lub palecie info: kliknij ikonę zaokrąglenia i określ wysokość cięciwy/łuku.

  • Można zastosować wartości ujemne

  • Jeśli początkowa belka była zaokrąglona poziomo, to kliknięcie ikony zaokrąglenia spowoduje przypisanie pionowego łuku i wyeliminowanie poziomego.

Powiązany temat:

Pozioma belka zaokrąglona
