Rysowanie dachu jednopołaciowego w oknie Rzutu

Uwaga:  Poza narysowaniem nowego dachu zgodnie z poniższym opisem, można również zaznaczyć Dach wielopołaciowy i rozbić go na kilka Dachów jednopołaciowych za pomocą polecenia Edycja > Zmień geometrię > Rozbij na pojedyncze połacie lub Projekt > Dodatki do dachów > Rozbij na pojedyncze połacie.

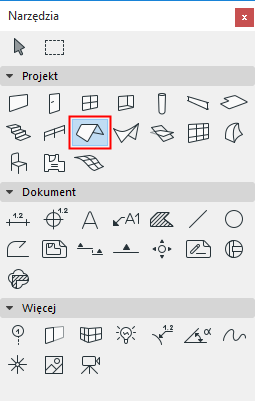

  1. Zaznacz narzędzie Dach.

  2. W Ustawieniach dachu lub palecie Info, ustaw główne parametry dachu (np. nachylenie, wykończenia).
  3. Z palety Info lub Ustawień dachu wybierz metodę geometrii dachu jednopołaciowego.
  4. Wybierz jedną z trzech Metod geometrii w palecie Info (Wielokąt, Prostokąt oraz Obrócony Prostokąt)

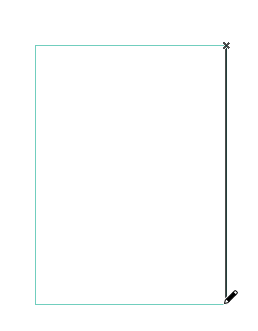

  5. Na rzucie, kliknij dwukrotnie aby określić linię odniesienia dachu.

    Zazwyczaj linia odniesienia dachu powinna się nakładać z linią odniesienia ściany lub krawędzią stropu.

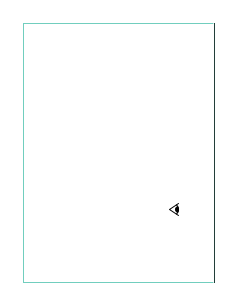

  6. Pojawi się kursor w kształcie Oka. Kliknij linię odniesienia, aby wskazać, w którym kierunku dach będzie się wznosił (lub w przypadku ujemnej wartości nachylenia, opadał).

    PivotLine1.png     PivotLine2.png

  7. Następnie możesz przystąpić do rysowania kształtu połaci wskazując myszką każdy jej wierzchołek. Lub użyj narzędzia Magiczna różdżka: kliknij istniejący element, który posłuży jako wzór dla konturu dachu.

    Zobacz także Magiczna Różdżka.

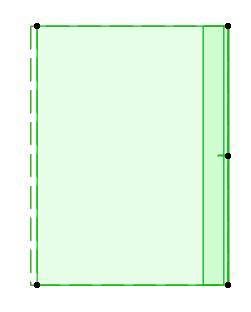

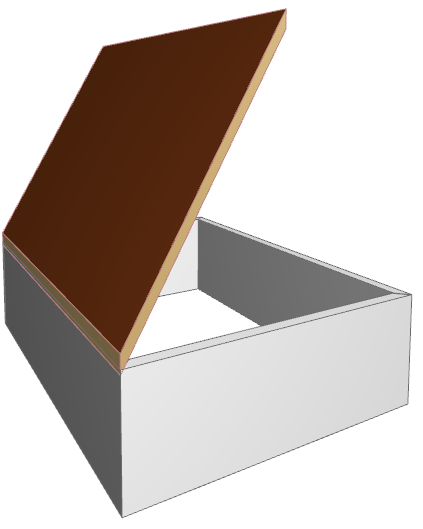

    RoofFloorPlan.png     Roof3D.png
