Kategorie Linii

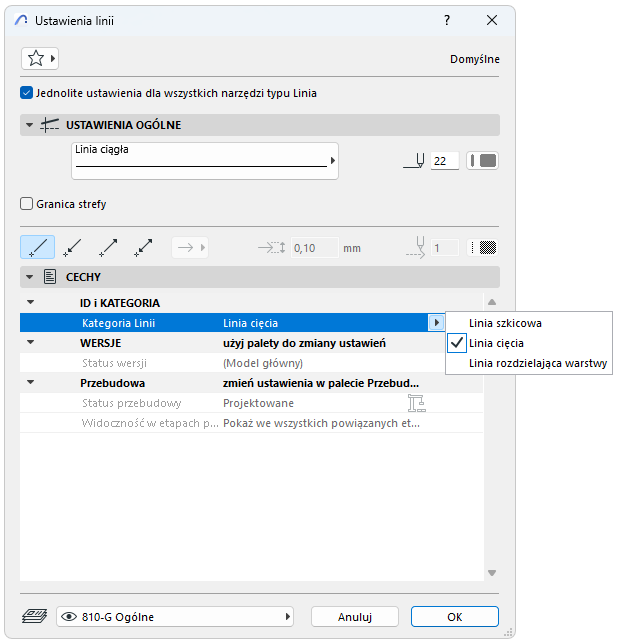

Aby przypisać kategorie linii, użyj panelu Właściwości w Ustawieniach linii.

Kategorie linii umożliwiają precyzyjne określenie sposobu wyświetlania Zastąpień graficznych i ustawień eksportu dla linii, w zależności od ich kategorii.



Trzy kategorie linii: Rysowanie, cięcie i separator warstw.

Domyślnie:

  • Wszystkie linie konturowe są „liniami cięcia”
  • Wszystkie linie separatorów warstw (w strukturach warstwowych) są „separatorami warstw”
  • Wszystkie pozostałe to linie „Rysowania”

Kategorie linii mogą być przydatne

  • Kategorie linii mogą być przydatne, np. gdy rozbijesz ścianę warstwową na tworzące ją linie i wypełnienia.
  • W przypadku ręcznego rysowania linii w oknie 2D lub oknie typu Przekrój

Przyporządkuj kategorie do tych wierszy zgodnie z ich funkcją w planie. W ten sposób, nawet linie rysowane ręcznie mogą być uznane za Linie przekrojowe lub Linie rozdzielające warstwy.

Przypisanie liniom kategorii jest również pomocne przy eksportowaniu pliku do formatu DXF/DWG. W oknie dialogowym Parametrów translacji DXF/DWG możesz zdefiniować oddzielną Własną warstwę, na której znajdą się eksportowane Linie rozdzielające warstwy.

Zobacz Własne warstwy.
