Warstwy (Ustawienia translacji DXF/DWG)

Metody

Opcje zestawu Metody są istotne dla operacji Zachowania.

Utwórz warstwy w oparciu o

• Warstwy Archicada: Tworzy warstwy w pliku DWG/DXF w oparciu o warstwy istniejące w projekcie Archicada. Warstwy zachowają swój status widoczności i zablokowania.
  Uwaga: Przy tej opcji konwersja Nazwy warstw na podstawie piór nie jest możliwa, lecz dostępne są pola Własne warstwy. Gdy wybierzesz tę opcję, przy konwersji nazw warstw wykorzystana będzie tablica dopasowania.
• Nie eksportuj pustych warstw Ta opcja jest dostępna tylko jeśli opcja “Utwórz warstwy w oparciu o” została ustawiona jako Warstwy Archicada. (Jeśli to pole jest zaznaczone, wyeksportowane zostaną tylko warstwy zawierające elementy.)
• Numery Piór: Ta opcja umieszcza elementy o identycznych piórach do jednej warstwy. Sekcja Dodatkowe oznaczenia Nr Piór posiada pole Przedrostka oraz Rozszerzenia. Można dzięki temu określić format nazw warstw. Format ten będzie wyglądał tak: <Przedrostek>Numer Pióra<Rozszerzenie>. Na przykład, jeżeli Przedrostek=’AA_’ a Rozszerzenie=’_PIÓRO’, wtedy wszystkie elementy narysowane piórem 23 zostaną w wyniku konwersji umieszczone na warstwie ‘AA_23_PIÓRO’.

  Uwaga 1: Przy tej opcji tablica Nazwy warstw na podstawie piór zostanie użyta do zamiany części nazw warstw.

  Uwaga 2: Własne warstwy nie są dostępne przy tej opcji.

• Typy elementów: Wstawia elementy tego samego typu do jednej warstwy np. o nazwie ŚCIANY.
  Uwaga: Dla tej metody konwersji również istnieje tablica dopasowania.
• Warstwę lub wskazany Numer pióra: Tworzy warstwy AutoCADa na podstawie warstw Archicada, lecz zasady określone w tablicy "Nazwy warstw na podstawie piór" mają pierwszeństwo przed konwersją Warstw Archicada. Ponadto, ustawienia w sekcji Własne warstwy mają pierwszeństwo przed normalną konwersją warstw.
• Warstwę rozszerzoną o Numer pióra: Tworzy warstwy AutoCADa na podstawie warstw Archicada, lecz rozdziela przy tym elementy znajdujące się w danej warstwie Archicada pod względem użytego numeru pióra i umieszcza w oddzielnych warstwach pliku AutoCADa, których nazwy zawierają dodatkowo dany numer pióra. Nazwy te tworzone są według schematu: <WarstwaArchicada>_<Przedrostek>Nr Pióra<Rozszerzenie>.

  Uwaga 1: Część nazwy WarstwaArchicada>_<Przedrostek>Nr Pióra<Rozszerzenie> utworzona zostanie na podstawie tablicy "Nazwy warstw na podstawie piór".

Zachowaj elementy na

• Wszystkie warstwy: Zapisuj elementy na warstwach widocznych i ukrytych.

  Tylko widoczne warstwy: Elementy znajdujące się na warstwach ukrytych są pomijane.

Uwaga: Opcja Tylko widoczne warstwy działa tylko wtedy, gdy każdy rysunek zostanie zapisany jako oddzielny plik. W przypadku zapisania całego Arkusza jako jednego pliku DXF/DWG, wszystkie warstwy (widoczne i niewidoczne), wszystkich Rysunków zostaną zachowane.

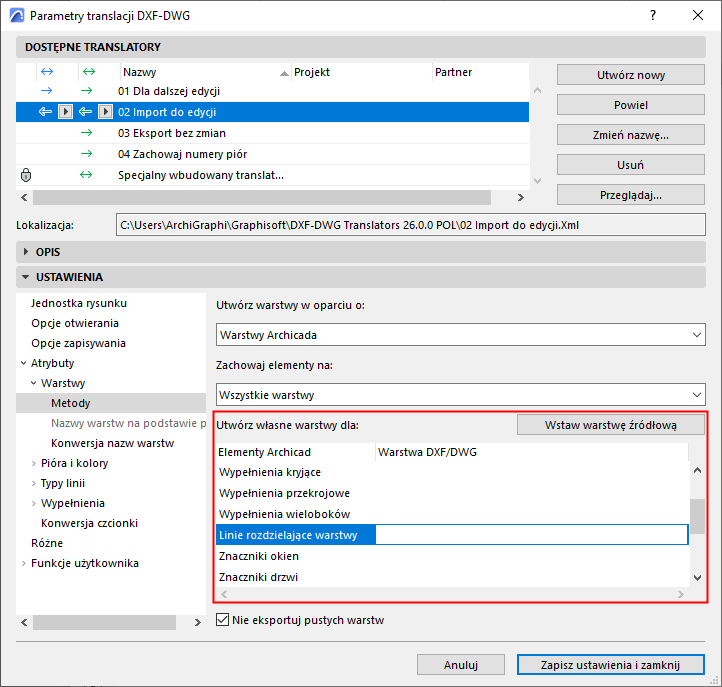

Własne warstwy

Znajdujące się tu pola pozwalają na przypisanie oknom, drzwiom, wypełnieniom wieloboków, wypełnieniom kryjącym, wypełnieniom przekrojowym oraz liniom rozdzielającym warstwy ścian oddzielne warstwy.

Zobacz także: Kategorie wypełnienia oraz: Kategorie Linii.

• Okien: Jeżeli wpiszesz nazwę warstwy okien, wszystkie okna zostaną podczas konwersji przeniesione na tą warstwę, z warstwy, na której umieszczona była ściana. Identycznie jest w przypadku drzwi.
• Wypełnienia wieloboków zostaną umieszczone na warstwie określonej w polu dotyczącym ‘Wypełnień wieloboków’.
• Wypełnienia kryjące: Wypełnienia należące do stropów, dachów, siatek oraz stref posiadają kategorię "Wypełnienia kryjące" i umieszczone zostaną na warstwie określonym w polu dotyczącym ‘Wypełnień kryjących’.
• Wypełnienia przekrojowe ukazujące powierzchnie przekroju lub części elementów konstrukcyjnych i wypełnienia należące do kategorii "Wypełnień przekrojowych" zostaną umieszczone na warstwie określonej w polu edycji ‘Wypełnień przekrojowych’.
• Linie rozdzielające warstwy struktury warstwowej oraz linie, które przypisane są do kategorii ‘Linie rozdzielające warstwy umieszczone zostaną na warstwie określonej w polu dotyczącym ‘Linii rozdzielających warstwy’.
• Kontury przekrojów elementów konstrukcyjnych oraz struktur warstwowych (przypisane do kategorii „Linia cięcia”) i linie kategorii „Linia rysunkowa” pozostaną w warstwach, do których zostały pierwotnie przypisane.
• W przypadku słupów: jeżeli nie ma okładziny, kontur słupa należy do kategorii "Linie przekrojowe". Jeżeli jest okładzina, kontur Słupa należy do kategorii "Linii przekrojowych", natomiast linie pomiędzy rdzeniem a okładziną należą do kategorii "Linie rozdzielające warstwy".
• W przypadku wypełnień: Kontur wypełnienia należącego do kategorii „Wypełnienie przekrojowe” będzie należał do kategorii „Linia cięcia”. Kontury innych kategorii wypełnienia będą należeć do kategorii ‘Linie szkicowe’.
• Znaczniki okien
• Znaczniki drzwi
• Tła Stref (wszystkie wypełnienia kryjące widocznych stref)
• Obrys Strefy
• Metryczka strefy (geometria metryczki strefy)
• Teksty stref (zawartość tekstowa metryczki strefy)

Nazwy Własnych warstw będą działać nawet, jeśli nie istnieją w projekcie Archicada.

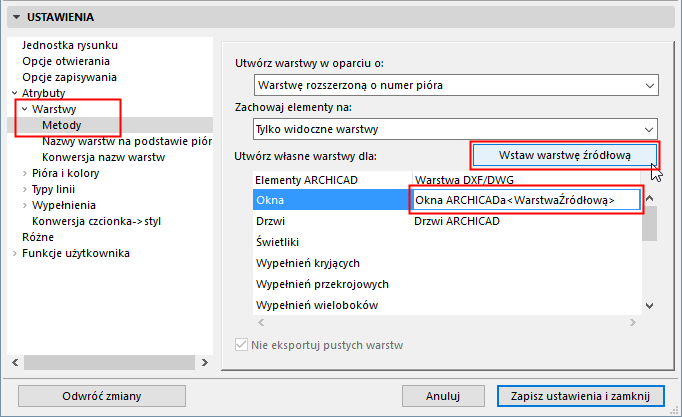

Jeśli chcesz włączyć nazwę Własnej warstwy do nazwy warstwy źródłowej ściany zawierającej dany element: kliknij Wstaw warstwę źródłową.

Przykład:

Ściana zawierająca okna umieszczona jest na warstwie: ŚCIANY ZEWNĘTRZNE

Jeśli wprowadzisz w polu Warstwy DXF/DWG Windows następujący tekst: WINDOW_ON_

a następnie klikniesz Wstaw warstwę źródłową, wyświetli się pole Windows: WINDOW_ON_<Source Layer>

Otrzymasz warstwę o nazwie: OKNO_ŚCIANY_ZEWNĘTRZNE

Nazwy warstw na podstawie piór

Zachowanie pliku DXF/DWG z warstwami “utworzonymi w oparciu o” Numery piór, spowoduje, że plik ten będzie zawierał warstwy o nazwie PIÓRO_<n> gdzie <n> jest numerem koloru pióra. W tym miejscu można ustawić opcje określające rzeczywistą nazwę koloru (np. PIÓRO_NIEBIESKIE).

Konwersja Nazwy warstw na podstawie piór jest bardzo podobna do konwersji nazw warstw – jedyna różnica polega na tym, że do dyspozycji mamy standardową tablicę piór Archicada zamiast rozwijanej listy z warstwami. Możesz wpisać tylko numery istniejących piór.

Konwersja nazw warstw

Użyj dodatkowego oznaczenia statusu przebudowy: Zaznacz to pole, aby załączyć etykietę odpowiednio do statusu przebudowy do nazw warstw. W ten sposób, wszystkie elementy należące do danej warstwy w Archicadzie będą przypisane do jednej z trzech różnych warstw DWG, w zależności od statusu przebudowy.

Aby utworzyć nową regułę w tablicy dopasowania, kliknij przycisk "Nowa" i przypisz warstwy.

Wybierz odpowiednią warstwę Archicada z rozwijanej listy znajdującej się w sekcji Archicad Warstwy i Pióra. Kliknij OK aby dodać regułę do tablicy. Następnie przypisz odpowiednią warstwę po stronie DXF/DWG.

Aby zmodyfikować istniejącą regułę, wystarczy ją dwukrotnie kliknąć.

Aby usunąć regułę, zaznacz ją i kliknij Usuń.
