Koty wysokościowe

Koty wysokościowe można umieścić na dowolnym z poniższych elementów:

  • Strop
  • Siatka
  • Dach (jednopołaciowy i wielopołaciowy)
  • Powłoka
  • Schody (i komponenty Schodów)
    Uwaga: Kota wysokościowa umieszczona w pustej przestrzeni (zamiast elementu) zostanie powiązana z poziomem kondygnacji.

Wstaw kotę wysokościową

  1. Najedź kursorem na element, a następnie kliknij, aby go wstawić. Należy kliknąć widoczne, możliwe do zaznaczenia części elementu docelowego.

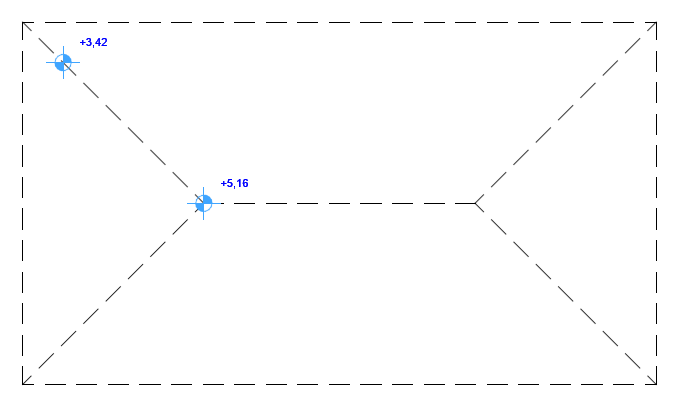

    Rysunek 1. Koty wysokościowe na płaszczyźnie dachu

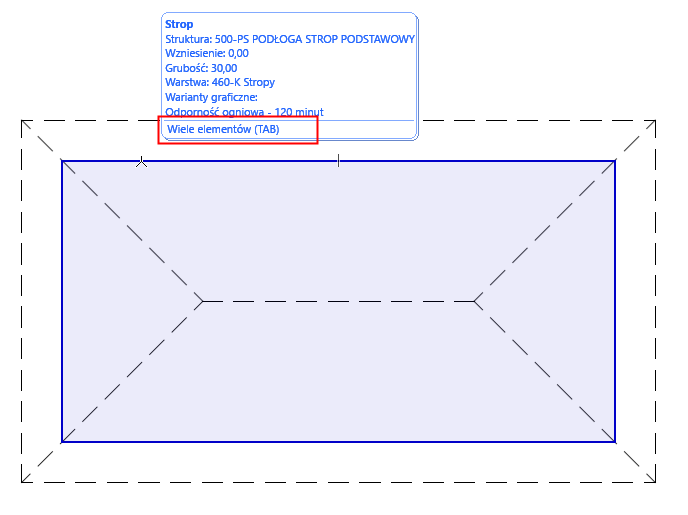

Jeśli kursor znajduje się nad wieloma elementami: klikaj przycisk Tab, aż zostanie podświetlony żądany element, a następnie kliknij, aby umieścić wymiar.

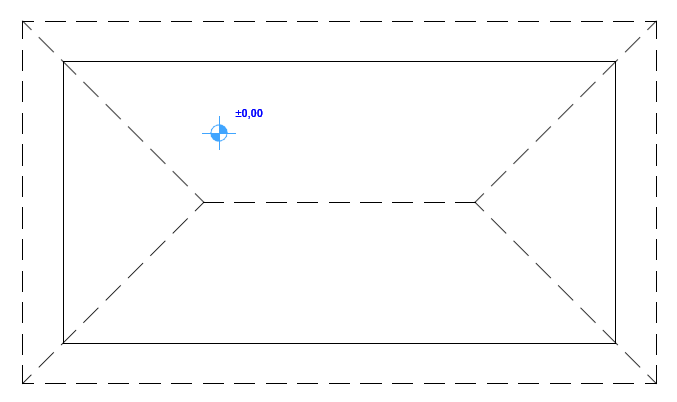

Koty wysokościowe na stropie

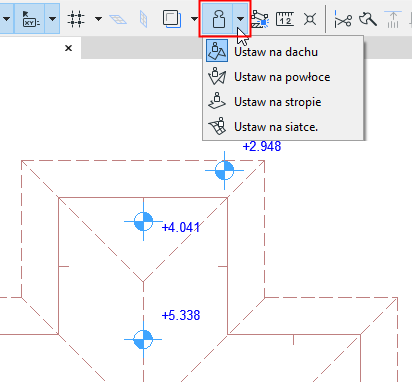

Wykorzystanie opcji Grawitacja do filtrowania elementów docelowych

Jeśli opcja Grawitacja jest włączona, Kotę wysokościową można umieścić na elemencie, dla którego zastosowano Grawitację (Strop, Dach, Powłoka lub Siatka). Zobacz Grawitacja.



Edytuj tekst wymiarowania

Aby edytować treść i styl tekstu wymiarowania: zobacz Styl tekstu.

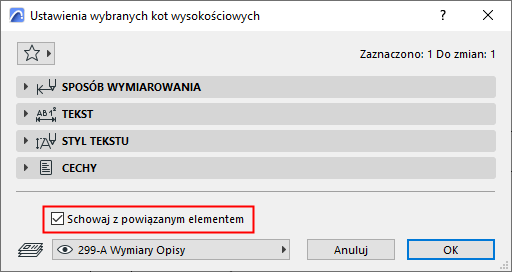

Schowaj z powiązanym elementem

Domyślnie, Koty wysokościowe będą niewidoczne, jeśli element, z którymi są powiązane, jest niewidoczny (np. znajduje się na warstwie ukrytej). Aby mimo to wymiar był wyświetlany, odznacz to pole.



Wstawianie wymiarowania statycznego

Wymiary statyczne nie są powiązane z elementami.

Aby przekształcić istniejący wymiar w wymiar statyczny, zaznacz wymiar i aktywuj pole Wymiarowanie statyczne w menu Ustawienia wymiarowania.



Punktem odniesienia dla statycznego wymiaru liniowego jest prostokąt.



Po wybraniu tej opcji nie będziesz mógł później ponownie przyłączyć wymiarowania.
