Etykieta symbolowa zawierająca informacje o elementach

Dzięki Etykietom symbolowym możesz wyświetlić każdą informację o danym elemencie, np. rodzaje i grubość warstw ścian.

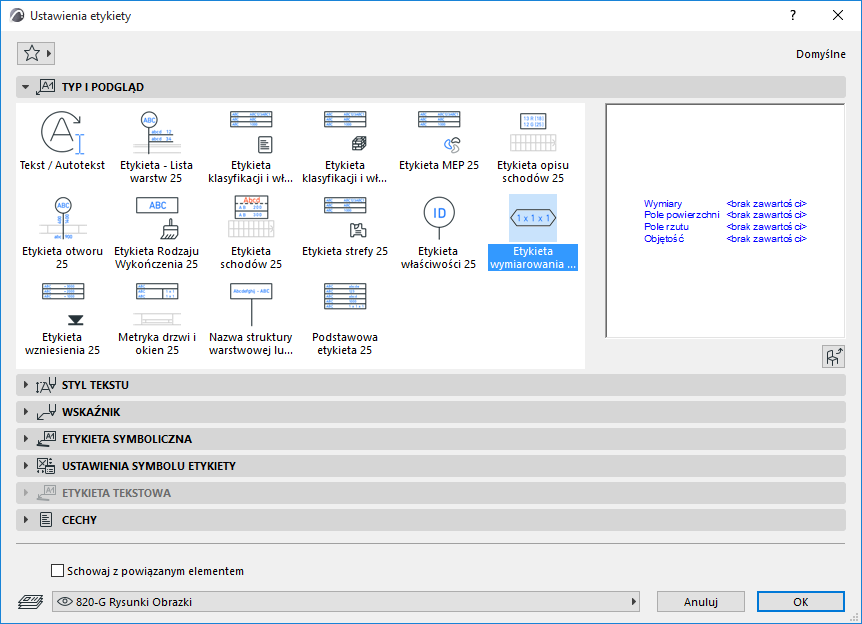

Etykiety symbolowe to Obiekty GDL. Wraz z Etykietami tekst/autotekst, są one dostępne w menu rozwijanym narzędzia Etykieta oraz w Ustawieniach narzędzia Etykieta.



Poniżej wymieniono standardowe Etykiety symbolowe dostępne w domyślnym zestawie biblioteki.

Etykiety symboli i wyświetlane dane


Etykieta Klasyfikacja i właściwości

Parametry elementów

Klasyfikacja i właściwości

Właściwości IFC


Etykieta Klasyfikacja i właściwości komponentu

Klasyfikacja i właściwości komponentów

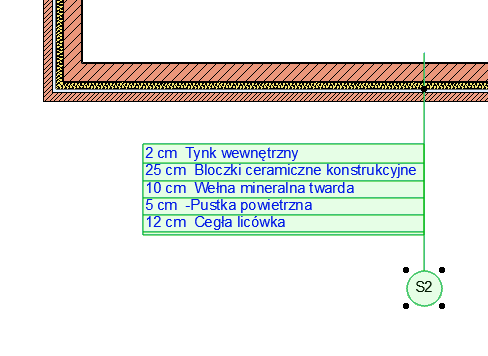

Struktura warstwowa lub Nazwa profilu

ID elementu/modułu Hotlink


Etykieta wymiarowa

Wymiary

Powierzchniowe

Kubatura


Metryczka drzwi/okien:

ID elementu/modułu Hotlink

Wymiary

Rodzaje wykończenia



Etykieta Wzniesienie

Wymiarowanie pionowe


Etykieta podstawowa

ID elementu/modułu Hotlink

Nazwa

Wymiarowanie pionowe

Wymiary

Powierzchniowe

Kubatura

Lista warstw

Nazwa warstwy/profilu/materiału budowlanego

Rodzaje wykończenia


Etykieta otworu

ID drzwi/okna

Wymiary

Właściwości


Etykieta właściwości

ID elementu/modułu Hotlink

Nazwa

Wartości właściwości


Etykieta Lista warstw

Właściwości materiałów budowlanych

ID elementu/modułu Hotlink

Wymiary

Lista warstw


Etykieta opisu schodów

Wymiary

Parametry


Etykieta wymiarowa schodów

Wymiary właściwe dla schodów (szerokość, wysokość stopnia, głębokość stopni, liczba podstopnic)


Etykieta wykończenia

Rodzaje wykończenia


Etykieta stref

Nazwa strefy, numer, obliczona powierzchnia

Zobacz także Nadawanie etykiet Przegrodom strukturalnym.

Obejrzyj wideo

Obejrzyj wideo

Obejrzyj wideo

Zobacz także Wybierz rodzaj wykończenia (dla etykiety Wykończenie).

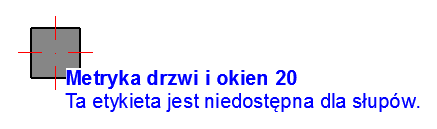

Nie wszystkie etykiety można wstawić przy każdym typie elementu. Na przykład, jeśli niechcący dołączysz Metryczkę Drzwi/Okna do Słupa,odpowiedni tekst odnośnika poinformuje o pomyłce.

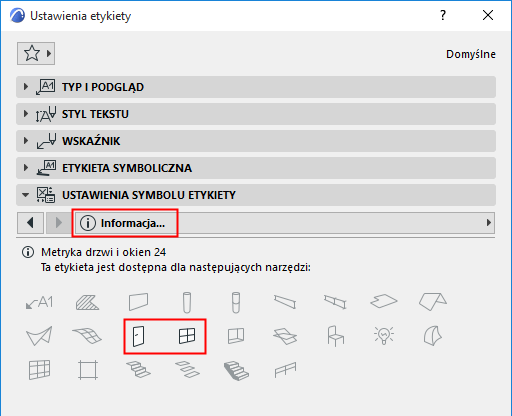

Uwaga: Własne ustawienia każdej etykiety dostarczają informacji na temat typów elementów, do jakich można je zastosować.


Szczegóły - zobacz Własne parametry dla Etykiet symbolowych.

Można również utworzyć własną Etykietę, zapisując elementy rysunku 2D, wraz z Autotekstem.

Zobacz Zapisz elementy 2D jako etykietę.
