Edytuj średnicę segmentu - korzystając z palety podręcznej

Zmień średnicę segmentu trasy (kanału, rury lub korytka kablowego).

1. Wybierz trasę
2. Kliknij na linię odniesienia segmentu, który chcesz edytować
   Uwaga: Włącz Linie odniesienia MEP w widokach 2D na stronie Widok > Opcje widoku ekranowego.

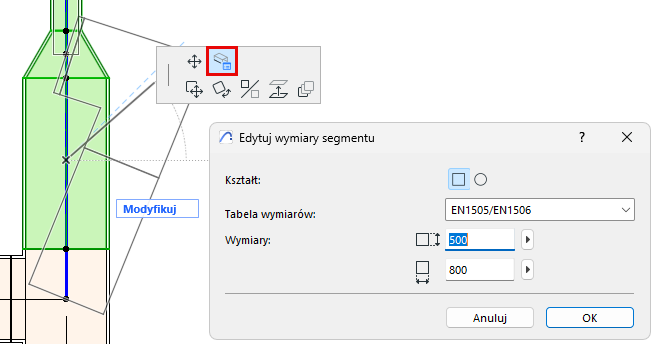

3. Z palety podręcznej wybierz Edytuj wymiary segmentu.
4. W oknie dialogowym można edytować kształt segmentu (tylko dla tras kanałów); jego tabelę wymiarów; i wymiary segmentu.





5. Kliknij OK, aby wprowadzić zmiany w edytowanym segmencie trasy.





Dostępne wymiary odnoszą się do wybranej tabeli wymiarów (zdefiniowanej na stronie Opcje > Preferencje projektu > Specyfikacje trasy.)

Zobacz także Optymalizator wielkości kanału.
