Systemy instalacji
Systemy MEP są atrybutami projektu. Twórz i zapisuj Systemy MEP, a następnie stosuj je do elementów modelu MEP, aby kontrolować ich wyświetlanie. Dla każdego Systemu MEP skonfiguruj preferowane wypełnienia, linie i wykończenia powierzchni zgodnie ze swoimi standardami.

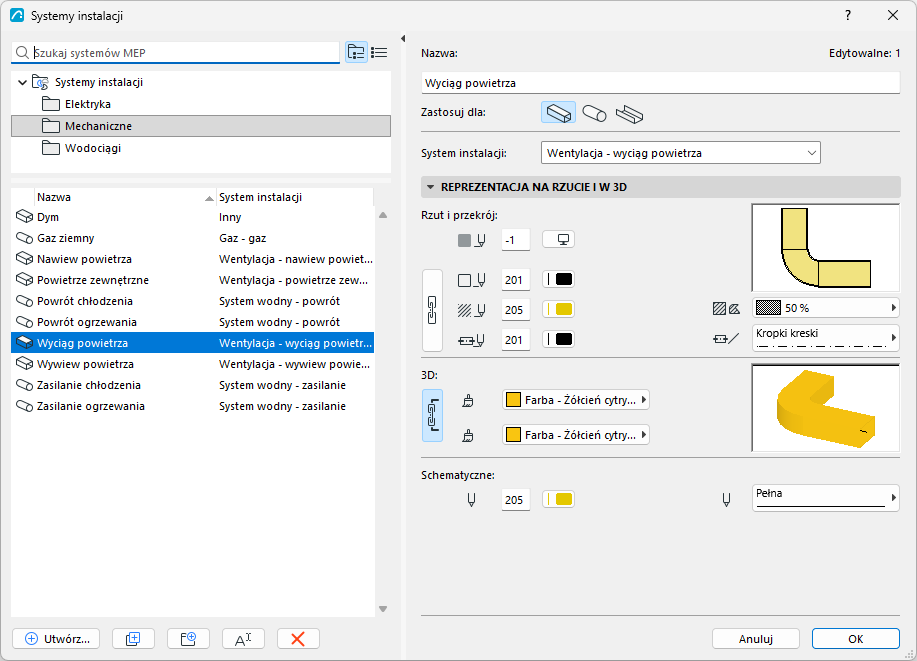

Okno dialogowe Systemy MEP
Otwórz okno dialogowe z menu
- Projekt > Systemy instalacji
- Opcje > Atrybuty elementów > Systemy instalacji
- (lub poprzez użycie skrótu Systemy MEP z paska narzędzi Inżynierii instalacji MEP).
- Skrót Systemy MEP z poziomu przeglądarki systemowej
Po lewej stronie znajduje się lista atrybutów Systemu MEP w Twoim projekcie. Można je tworzyć, powielać i zmieniać ich nazwy. Aby uporządkować je w folderach, po prostu przeciągnij i upuść.
Dla każdego zaznaczonego Systemu MEP edytuj jego dane po prawej stronie.
Polecenia w oknie dialogowym Systemy MEP są podobne do poleceń innych atrybutów. Zobacz: Korzystanie z okien dialogowych atrybutów

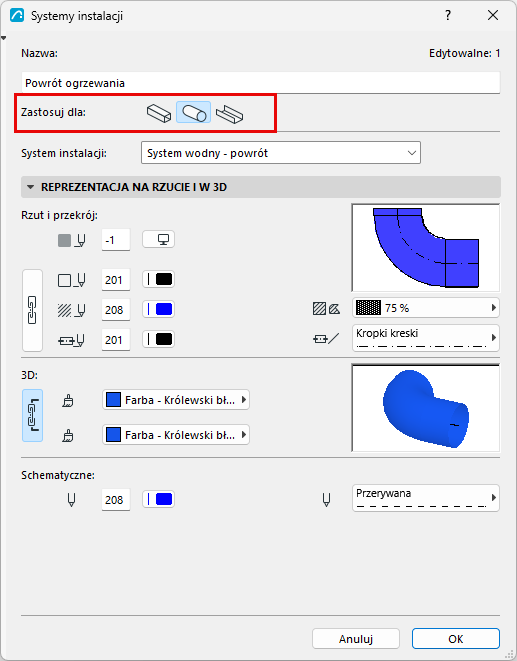

Użyj z (typ trasy)
Każdy system MEP może być używany przez jeden typ trasy: Kanał, Rura lub Trasa kablowa. Dla każdego Systemu MEP kliknij jedną z tych ikon, aby wybrać jego typ trasy.
Przypisz system instalacji
Wybierz system instalacji z listy. Przypisanie systemu instalacji dodatkowo klasyfikuje system MEP (np. w celu wskazania kierunku przepływu) i zapewnia jednoznaczną definicję dla innych osób współpracujących przy projekcie.
Dostępne systemy instalacji różnią się w zależności od wybranego typu trasy (Kanał, Rura lub Trasa kablowa). Zestaw systemów instalacji jest stały i nie można go edytować.
Edycja reprezentacji na rzucie, w 3D i schematycznej
W panelu Reprezentacja na rzucie i w 3D: Użyj elementów sterujących, aby ustawić wypełnienia, linie i powierzchnie dla bieżącego systemu MEP.
Użyj dedykowanej zakładki, aby ustawić oddzielny kolor i typ linii dla widoku schematycznego.
Zobacz również: Opcje reprezentacji modelu dla elementów MEP
Przypisz System MEP do trasy lub elementu MEP
- Do trasy MEP: Każdej trasie zostanie przypisany System MEP w górnej części okna dialogowego Ustawienia trasy. Zobacz Ustawienia trasy - odgałęzienie, pozycjonowanie, izolacja .
- W razie potrzeby można zastąpić przypisane atrybuty Systemu MEP na poziomie trasy: zobacz Wyświetlanie elementów trasy: Rzut i przekrój, Reprezentacja modelu .
- Podłącz trasę do samodzielnego obiektu MEP: trasa automatycznie "dziedziczy" System MEP punktu połączenia obiektu.

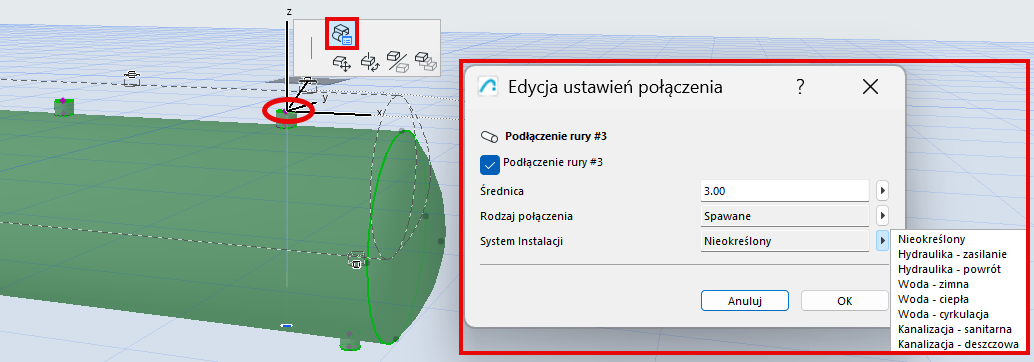

- Do zakończeń, akcesoriów i sprzętu: Przypisz System MEP w ustawieniach elementu, korzystając z panelu Własne parametry (zakładka Ogólne lub Połączenia).

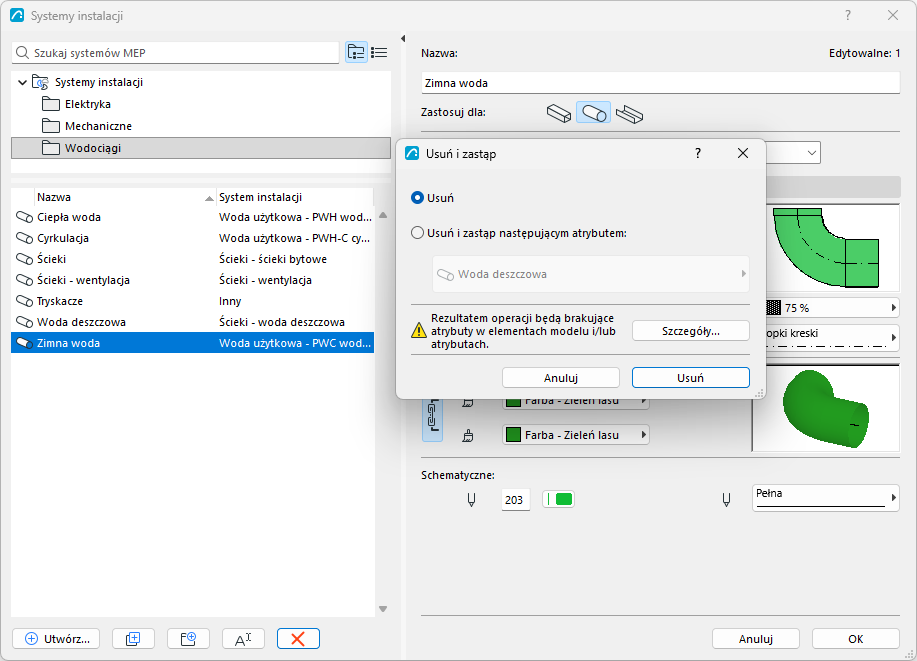

Usuń/zastąp System MEP
Zobacz Usuń atrybuty
Jeśli do Systemu MEP zostały przypisane jakiekolwiek elementy, jego usunięcie spowoduje brak atrybutów. Aby tego uniknąć, można zastąpić usunięty System MEP innym, który zostanie przypisany do tych elementów.
