Dane instalacji hydraulicznych (ogrzewanie, chłodzenie)

Po wymodelowaniu systemu ogrzewania lub chłodzenia można zdefiniować powiązane dane wejściowe do obliczeń. Kryteria projektowe określa się w ustawieniach wyposażenia, natomiast ogólniejsze dane systemu, takie jak temperatury zasilania i powrotu dla ogrzewania lub chłodzenia, definiuje się w oknie dialogowym Ustawienia systemu hydraulicznego.

  1. Tworzenie systemu hydraulicznego przy użyciu elementów instalacji rurowej i osprzętu

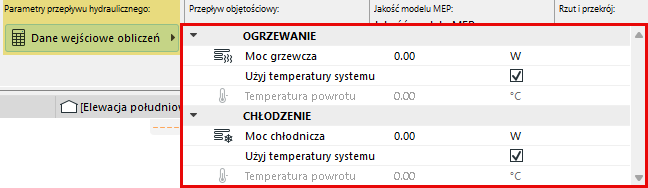

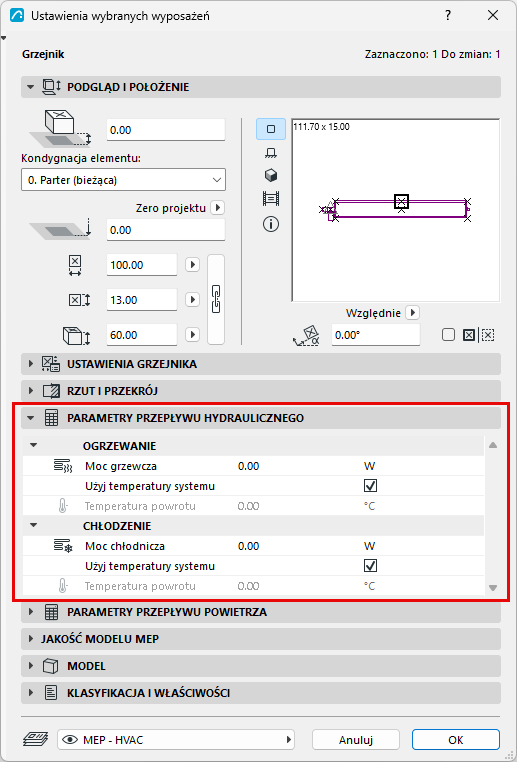

  2. Wprowadź wartości dla ogrzewania i chłodzenia dla poszczególnych urządzeń hydraulicznych w ich oknach dialogowych ustawień lub w Palecie Info:

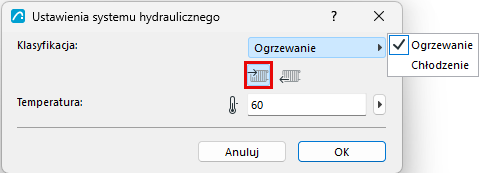

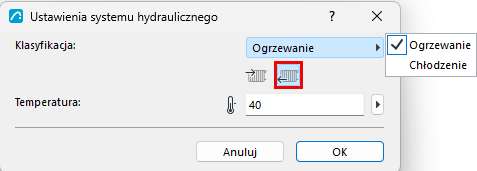

  3. W Ustawieniach systemu hydraulicznego: Określenie wymagań dotyczących temperatury (np. zasilania i powrotu):
    • Otwórz Ustawienia systemu hydraulicznego z paska narzędzi MEP lub menu kontekstowego dowolnego segmentu hydraulicznego.

      HydronicSystemSupply.png   HydronicSystemReturn.png

  4. Dodaj system hydrauliczny do przeglądarki systemów (zobacz Dodaj system MEP do przeglądarki systemów)

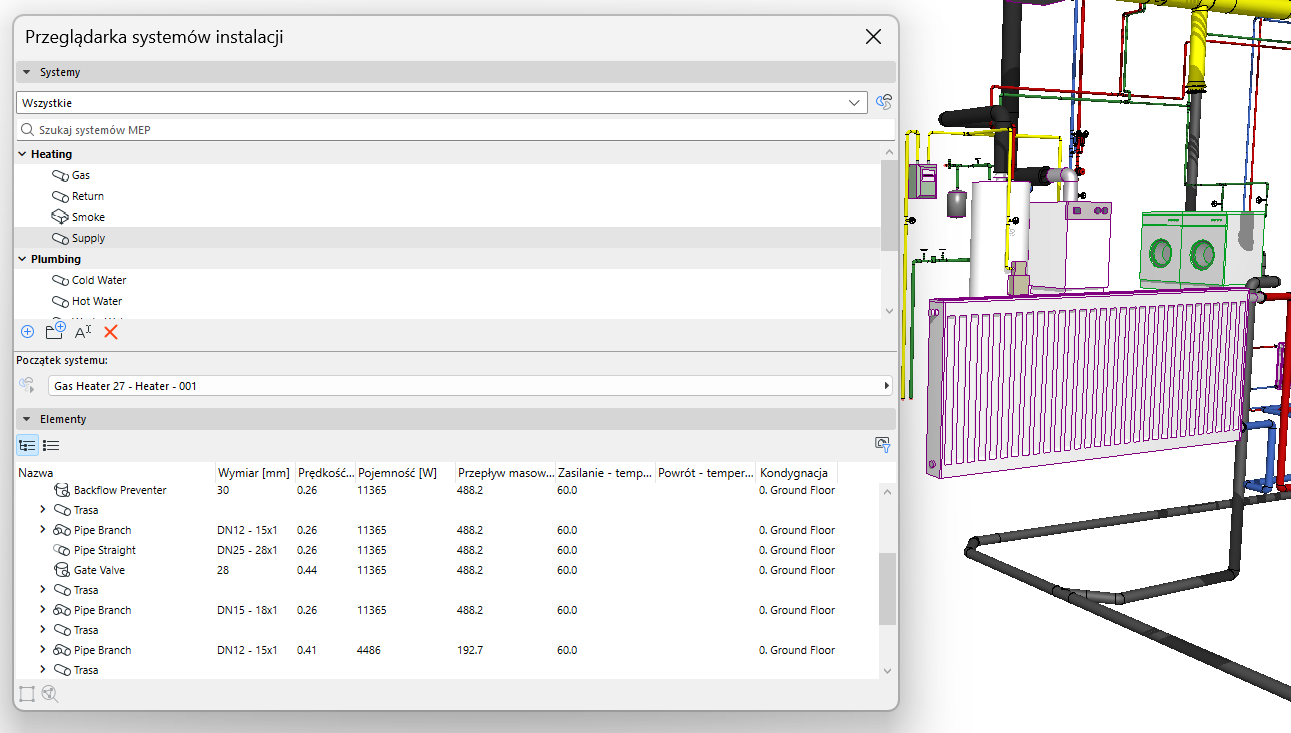

    Przeglądarka systemu wyświetla odpowiednie dane dla każdego elementu: Pojemności, temperatury zasilania i powrotu, przepływ masowy, prędkość.


    • Pojemności są sumowane do punktu początkowego systemu
    • Przepływ masowy, prędkość i temperatura powrotu są obliczane dla tras i segmentów
    • Dane te opierają się na wymiarach elementów oraz danych dotyczących pojemności i temperatury wprowadzonych dla elementów hydraulicznych
  5. Optymalizacja wymiarów rur: Na podstawie danych wyświetlonych w Przeglądarce systemu, użyj narzędzia Optymalizator instalacji hydraulicznych, aby dostosować wymiary w razie potrzeby

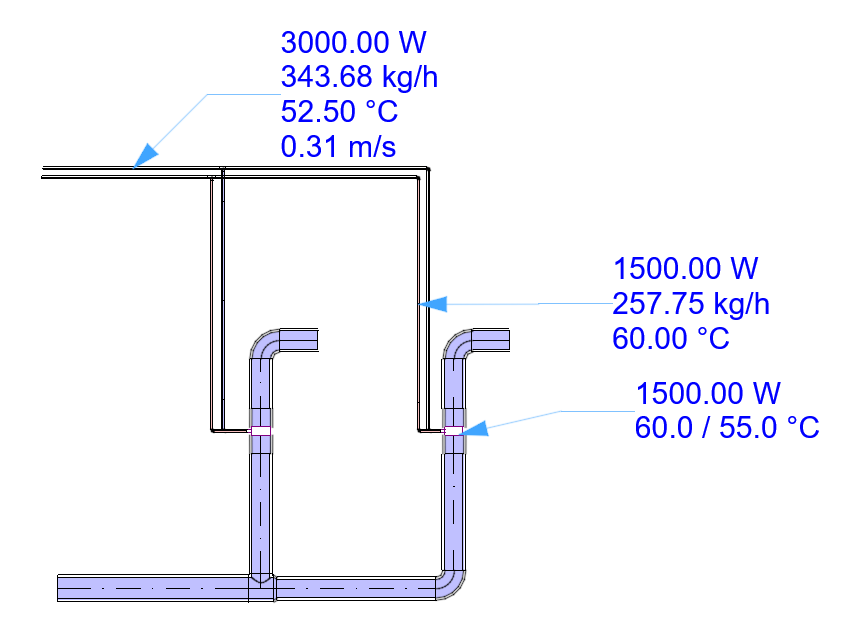

Dane te można wyświetlać dla wszystkich części systemu za pomocą etykiet i zestawień.



Masz problem z wyświetlaniem danych MEP?

Czasami wyświetlane dane (np. w etykietach i zestawieniach) nie są odświeżane. Wtedy:

  1. Upewnij się, że system został dodany do przeglądarki systemów w celu uruchomienia obliczeń (zob. Dodaj system MEP do przeglądarki systemów )
  2. Gdy nic nie jest zaznaczone na rzucie, użyj polecenia menu kontekstowego: Przebuduj właściwości MEP
Uwaga: Polecenie Przebuduj właściwości MEP jest dostępne od wersji Archicad 29.1.0. We wcześniejszych wersjach wykonaj następujące czynności:
  • Otwórz przeglądarkę systemów i wybierz system, który chcesz zaktualizować
  • Użyj opcji Widok > Odśwież > Przebuduj i odśwież
